Lab - Parte 1

Lab 7
Data limite para entrega: 16/11/2023
Entregue o código pelo repositório do Classroom
- Fechar issues pertinentes ao conceito atingido na entrega

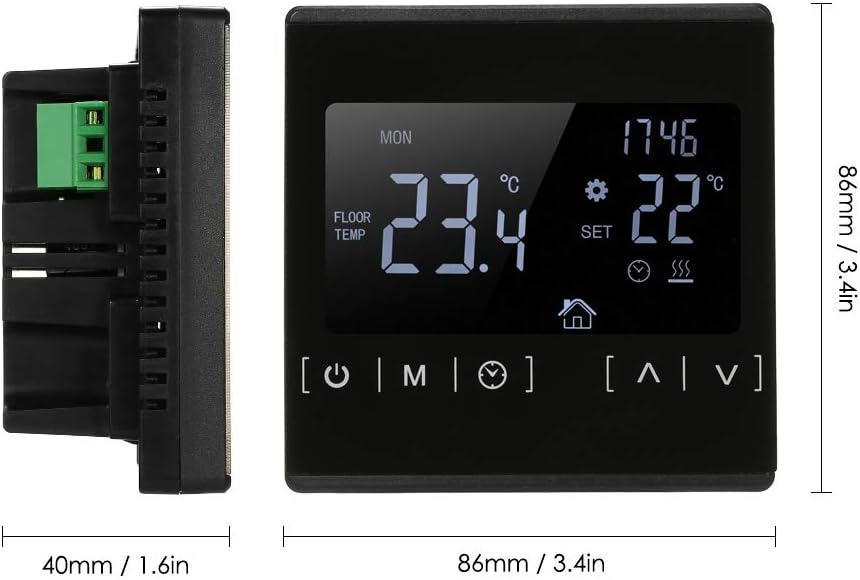

Agora vamos começar mexer com o LVGL e criar nossa interface. A ideia é recriar uma interface de um termostato inspirado no produto a seguir:

KKmoon LCD Touch Screen Termostato Sistema de Aquecimento de Piso Elétrico Aquecimento de Água Termorregulador AC85-240 V Controlador de Temperatura Preto

Etapas

Quando começamos projetar uma interface homem máquina (IHM) é necessário analisarmos várias frentes:

  • Usabilidade
  • Acessibilidade
  • Branding
  • Implementação

A usabilidade irá indicar como as funções do produto estarão disponíveis e serão exibidas aos usuários, isso deve estar atrelada aos conceitos da marca do produto. O público alvo deve ser analisado e o produto deve ser acessível, para isso, muitos testes de usabilidade devem ser feitos para validar o conceito.

Muitas vezes o protótipo da interface esbarra em problemas técnicos e de implementação, muitas imagens e fontes impactam no tamanho total do firmware que pode impossibilitar a implementação da interface proposta, ou necessitar a adição de formas alternativas de armazenamento de dados. Microcontroladores de forma geral não possuem GPU (alguns sim, exemplo: STM32MP157 ) e isso impacta na performance da interface e muito provavelmente no gasto energético.

Implementando

Tip

Vamos usar muito a documentação do lvgl é importante que você tenha o site aberto e a consulte sempre:

O LVGL possui vasta documentação e muitos bons exemplos (testamos vários e todos funcionaram no embarcado), neste laboratório iremos usar alguns widgets do LVGL e aos poucos vamos customizando eles.

Preparando firmware

Vamos criar uma nova função chamada de void lv_termostato(void){ } onde iremos fazer a implementação da interface do termostato. Além de criarmos esta função, teremos que modificar a task_lcd para chamar a nova função.

Tarefa

Modifique o fimrware original incluindo a função lv_termostato e modificando a task_lcd:

+void lv_termostato(void) {
+    lv_obj_t * labelBtn1;

+    lv_obj_t * btn1 = lv_btn_create(lv_scr_act());
+    lv_obj_add_event_cb(btn1, event_handler, LV_EVENT_ALL, NULL);
+    lv_obj_align(btn1, LV_ALIGN_CENTER, 0, -40);

+    labelBtn1 = lv_label_create(btn1);
+    lv_label_set_text(labelBtn1, "Teste");
+    lv_obj_center(labelBtn1);
+
+}

static void task_lcd(void *pvParameters) {

-  lv_ex_btn_1();
+  lv_termostato();

  ....
  ....
}

Background

Notem que a interface a ser recriada possui fundo preto, para atingirmos tal objetivo com o LVGL iremos modificar a configuração padrão do LVGL que está localizada em config/lv_conf.h. Neste arquivo procure pelo define LV_THEME_DEFAULT_DARK e modifique para 1.

Tarefa

  1. Modifique o define LV_THEME_DEFAULT_DARK de 0 para 1
  2. Teste no uC

Agora deve estar mostrando um fundo preto.

Tamanho da fonte

Vocês notaram que a fonte padrão do LCD está meio pequena? Conseguimos ajustar isso no LVGL escolhendo uma fonte maior. O LVGL disponibiliza alguns tamanhos de fonte de uma mesma classe (MontSerrat). A lista de fontes está no arquivo de configuração src/config/lv_conf.h. Neste arquivo você deve encontrar algo como:

289
290
291
292
293
294
295
296
297
298
299
300
/*Montserrat fonts with ASCII range and some symbols using bpp = 4
 *https://fonts.google.com/specimen/Montserrat*/
#define LV_FONT_MONTSERRAT_8  0
#define LV_FONT_MONTSERRAT_10 0
#define LV_FONT_MONTSERRAT_12 0
#define LV_FONT_MONTSERRAT_14 1
#define LV_FONT_MONTSERRAT_16 0
#define LV_FONT_MONTSERRAT_18 0
#define LV_FONT_MONTSERRAT_20 0
#define LV_FONT_MONTSERRAT_22 0
#define LV_FONT_MONTSERRAT_24 0
...

Para recriar a interface iremos usar um tamanho de fonte um pouco maior que o padrão (14) do LVGL, para isso iremos utilizar a fonte de tamanho 24. Isso é feito em duas etapas:

  1. Ativando a fonte no arquivo de configuração
  2. Configurando a nova fonte como padrão

Sistemas Embarcados

O LVGL não inclui todas as fontes por padrão (para o código não ficar muito grande). Sistemas embarcados sofrem com falta de memória.

Fonte padrão Program Memory Usage
14 Program Memory Usage : 235852 bytes 11,2 % Full
24 Program Memory Usage : 250904 bytes 12,0 % Full

O LVGL não lida com fontes de forma avançada, cada letra da fonte é uma matriz que contém os pixels a serem associados. Quanto maior a fonte maior precisa ser essa matriz e mais memória de programa utiliza.

Parece pouca diferença né? Mas não é! Vamos sofrer um pouco com isso na nossa próxima APS.

Tarefa

Modifique o arquivo lv_conf.h para:

  1. Incluir a fonte tamanho 24 no projeto
    #define LV_FONT_MONTSERRAT_12    0
    #define LV_FONT_MONTSERRAT_14    0
    ...
    +#define LV_FONT_MONTSERRAT_24   1

  2. Torne a fonte tamanho 24 padrão
    /*Always set a default font*/
    +#define LV_FONT_DEFAULT &lv_font_montserrat_24

  3. Teste no uC.

Identificando widgets

A primeira etapa após ter a interface definida é identificar quais widgets podem ser utilizados para montar a interface.

Exercise

Identifique quais widgets você usaria para reconstruir a imagem a seguir:

Tip

Acesse a página do LVGL e de uma explorada nos widths que estão disponíveis:

Answer

Podemos construir a tela toda usando apenas Botões e Labels.

  • (a): lv_label
  • (b): lv_button

Os botões que incluem uma imagem, como o de power, memória, ...., podem ser botões com "símbolos" no lugar do texto.

Botões

O lv_button permite que criemos um ou mais botões, os botões podem ou não ter um label associado a ele. Podemos associar para cada botão uma função de handler que será chamada assim que um evento neste botão for detectado, a seguir alguns eventos que podem ser gerados por um objeto:

  • LV_EVENT_PRESSED An object has been pressed
  • LV_EVENT_PRESSING An object is being pressed (called continuously while pressing)
  • LV_EVENT_PRESS_LOST An object is still being pressed but slid cursor/finger off of the object
  • LV_EVENT_SHORT_CLICKED An object was pressed for a short period of time, then released. Not called if scrolled.
  • LV_EVENT_LONG_PRESSED An object has been pressed for at least the long_press_time specified in the input device driver. Not called if scrolled.
  • A lista completa pode ser acessada na página de Events: https://docs.lvgl.io/master/overview/event.html

O exemplo fornecido na função (lv_ex_btn_1) cria um botão chamado btn1 e o alinha no centro da tela, a função event_handler foi associada como callback deste widget, assim que um evento ocorrer a mesma será executada.

lv_obj_t * btn1 = lv_btn_create(lv_scr_act());
lv_obj_add_event_cb(btn1, event_handler, LV_EVENT_ALL, NULL);
lv_obj_align(btn1, LV_ALIGN_CENTER, 0, -40);

Depois cria um label e o associa ao botão:

label = lv_label_create(btn1);
lv_label_set_text(label, "Teste");
lv_obj_center(label);

Conforme a documentação do lvgl para objetos Podemos alinhar um objeto em vários locais diferentes na tela. Isso é feito pela função lv_obj_align(obj, obj_ref, LV_ALIGN_________, x_ofs, y_ofs) que recebe como parâmetro:

  • obj is the object to align.
  • obj_ref is a reference object. obj will be aligned to it. If obj_ref = NULL, then the parent of obj will be used.
  • The third argument is the type of alignment. These are the possible options:

Extraído da documentação.

Botão de power

Agora vamos criar os botões da interface proposta, primeiro iremos criar o botão de power modificando o botão atual de teste.

1. Posição

Na primeira etapa iremos alinhar o botão no canto inferior esquerdo conforme figura a seguir:

Um objeto pode ser alinhado com relação a um screen ou a um outro objetivo de referência. Nesse caso vamos usar o botão de power alinhado ao canto inferior da tela.

  • Para alinhar com relação a tela usar: lv_obj_align(obj, align, x, y);
  • Para alinhar com relação a outro objeto usar: lv_obj_align_to(obj_to_align, reference_obj, align, x, y);

Os parâmetros X e Y são um deslocamento do alinhamento e o argumento aling pode ser qualquer uma dos itens a seguir:

Utilizando a referência interna de um objeto:

  • LV_ALIGN_TOP_LEFT
  • LV_ALIGN_TOP_MID
  • LV_ALIGN_TOP_RIGHT
  • LV_ALIGN_BOTTOM_LEFT
  • LV_ALIGN_BOTTOM_MID
  • LV_ALIGN_BOTTOM_RIGHT
  • LV_ALIGN_LEFT_MID
  • LV_ALIGN_RIGHT_MID
  • LV_ALIGN_CENTER

Utilizando a referência externa de um objeto:

  • LV_ALIGN_OUT_TOP_LEFT
  • LV_ALIGN_OUT_TOP_MID
  • LV_ALIGN_OUT_TOP_RIGHT
  • LV_ALIGN_OUT_BOTTOM_LEFT
  • LV_ALIGN_OUT_BOTTOM_MID
  • LV_ALIGN_OUT_BOTTOM_RIGHT
  • LV_ALIGN_OUT_LEFT_TOP
  • LV_ALIGN_OUT_LEFT_MID
  • LV_ALIGN_OUT_LEFT_BOTTOM
  • LV_ALIGN_OUT_RIGHT_TOP
  • LV_ALIGN_OUT_RIGHT_MID
  • LV_ALIGN_OUT_RIGHT_BOTTOM

Pergunta

Supondo dois objetos como ilustrado a seguir. Qual deve ser a função para alinharmos o obj2 ao lado do obj1?

A ideia é usar o btn1 como referência.

    +-------++-------+
    |  btn1 ||  btn2 |
    |       ||       |
    +-------++-------+

Answer

  • O primeiro parametro é o obj a ser alinhado: obj2
  • O segundo o obj a ser usado de referência: obj1
  • Queremos alinhas a direita e no meio.
  • Queremos o botão 2 "colado" no botão 1

Exercise

Supondo dois objetos como ilustrado a seguir. Qual deve ser a função para alinharmos o obj2 ao lado do obj1?

  • A ideia é usar o btn1 como referência.
    +-------+
    |  btn1 |
    |       |
    +-------+ +-------+
              |  btn2 |
              |       |
              +-------+

Answer

Agora o truque é que queremos alinhar com o "Bottom" do botão 1. Por isso usamos o LV_ALIGN_BOTTOM_RIGHT

Exercise

Alinhe o botão btn1 da função lv_termostato para o canto esquerdo inferior da tela.

  • Use a funcão lv_obj_align (a referência vai ser a tela).
  • Notem que o botão original da figura está um pouco deslocado para direita e para cima.
    • Modifiquem o X e o Y da funcão para obterem esse comportamento.
  • Teste no uC

2. Label/ Símbolo

No nosso código colocamos um "Label" dentro do objeto do botão, é por isso que aparecer o texto "Teste" no botão:

labelBtn1 = lv_label_create(btn1);
lv_label_set_text(labelBtn1, "[  " LV_SYMBOL_POWER);
lv_obj_center(labelBtn1);

Notem que utilizamos o lv_lavel_create e passamos o btn1 para a funcão. Isso faz com que o label pertenća ao objeto btn1.

Agora vamos trocar o label do btn1 para ser mais condizente com o do nosso modelo de referência. No LVGL podemos utilizar alguns símbolos já pré definidos, os detalhes estão na documentação de fonts e listados aqui:

Notem que podemos usar o símbolo LV_SYMBOL_POWER para recriar o botão da interface planejada, para isso é necessário alterar a linha que estamos escrevendo Teste para usar o símbolo em questão. Por exemplo, para adicionarmos o [ seguido do símbolo de power:

lv_label_set_text(labelBtn1, "[  " LV_SYMBOL_POWER);

Vocês podem definir o label como variável global, permitindo assim que outra parte do código altera o valor escrito.

// global
static  lv_obj_t * labelBtn1;

Task

  1. Altere o label para ser global
  2. Modifique o label do botão para mostrar o [ ⏻
  3. Teste na placa

Tip

O truque aqui foi juntar o [ e o power no mesmo botão,

    +--------+
    |        |
    | [   ⏻ |
    |        |
    +--------+
       ^
       | Botão

Poderíamos ter feito diferente:

    +-------++-------+
    |       ||       |
    |   [   ||   ⏻  |
    |       ||       |
    +-------++-------+
       ^         ^
       |         | Botão
       | Apenas um label

3. Formatando

Iremos agora criar um estilo próprio e aplicar no botão, um estilo pode conter várias configurações de Tema para um objeto (ou para vários). O exemplo a seguir cria um style com um fundo ROXO e uma borda VERDE.

void lv_termostato(void) {
    static lv_style_t style;
    lv_style_init(&style);
    lv_style_set_bg_color(&style, lv_palette_main(LV_PALETTE_PURPLE));
    lv_style_set_border_color(&style, lv_palette_main(LV_PALETTE_GREEN));
    lv_style_set_border_width(&style, 5);

E então aplicamos o novo estilo ao botão:

    lv_obj_t * btn1 = lv_btn_create(lv_scr_act());
    lv_obj_add_event_cb(btn1, event_handler, LV_EVENT_ALL, NULL);
    lv_obj_align(btn1, LV_ALIGN_BOTTOM_LEFT, 0, 0);
+   lv_obj_add_style(btn1, &style, 0);

Também podemos mudar o tamanho de um objeto, como no exemplo a seguir:

    lv_obj_set_width(btn1, 60);  lv_obj_set_height(btn1, 60);

Cores

Existem cores pré definidas no LVGL e para cada cor uma plate entre no link a seguir para acessar a paleta:

Para usar branco ou preto existe uma função:

  • lv_color_white()
  • lv_color_black()

Se quiser, pode formatar a sua própria cor em RGB, usando: lv_color_make(red, green, blue);

Task

Crie um novo tema para o botão faca sentido para o nosso termostato. Precisamos de fundo preto e sem borda!

  1. Crie o novo estilo
  2. Aplique ao botão
  3. Teste e verifique o resultado

Demais botões

Tarefa: Demais botões

Agora você é capaz de recriar os demais botões da interface, para cada botão crie uma função de callback (similar ao event_handler).

Implemente:

  • M (btnMenu/ menu_handler): Menu
  • Clock (btnClk/ clk_handler): Relógio
  • ^ (btnUp/ up_handler): Aumentar (temperatura/ alarme):
  • v (btnDown/ down_handler): Baixar (temperatura/ alarme)

Lembre de testar na placa! Vai precisar de ajustes.

Tip

Handlers:

  • Crie um handler diferente por botão.

Alinhamento:

  • Pense em como usar o alinhamento a seu favor.

Símbolos:

  • Relógio: Você pode usar um outro símbolo no lugar.
  • v, ^: Tem símbolos prontos para isso

Resultado esperado:

O seu pode ficar diferente, mas lembre que a ideia é chegar o mais perto do que da nossa referencia!

Meu Referencia
