Embarcados - Parte 1

Nessa aula iremos trabalhar com os conceitos básicos da linguagem C aplicados ao processamento de imagem em sistemas embarcados. Para isso utilizaremos um kit de desenvolvimento com um microcontrolador ARM cortex M7 e um LCD colorido de 480x320 px conectado a esse kit.

Parte 1

Nesse primeira etapa iremos executar um código exemplo no sistema embarcado, para isso será necessário:

• Conectar o LCD ao kit
• Conectar o kit no computador
• Abrir e compilar o projeto no AtmelStudio
• Programar o microcontrolador
• Validar o resultado esperado

Antes de prosseguir você deve ter o repositório Labs C já clonado no seu computador (Windows).

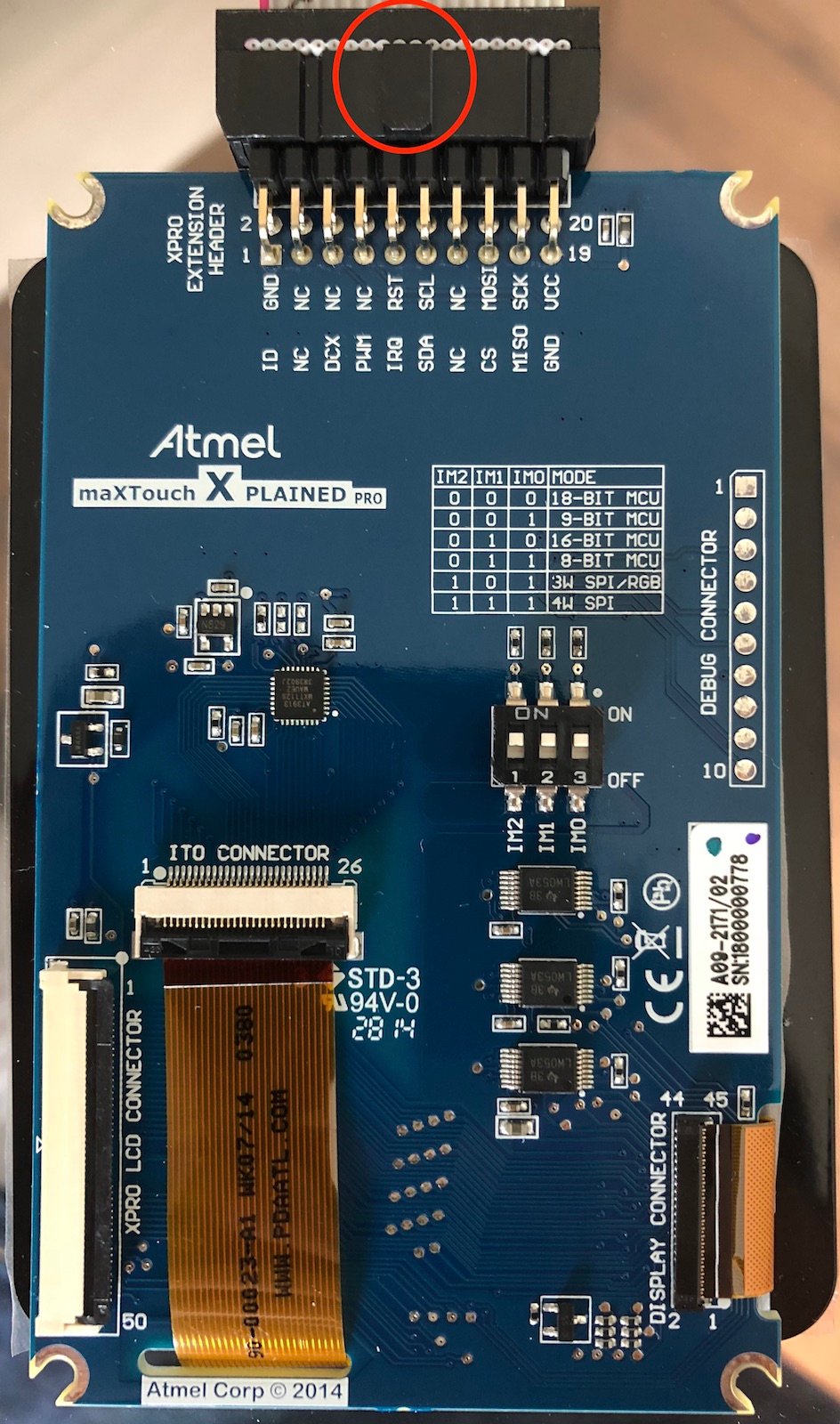

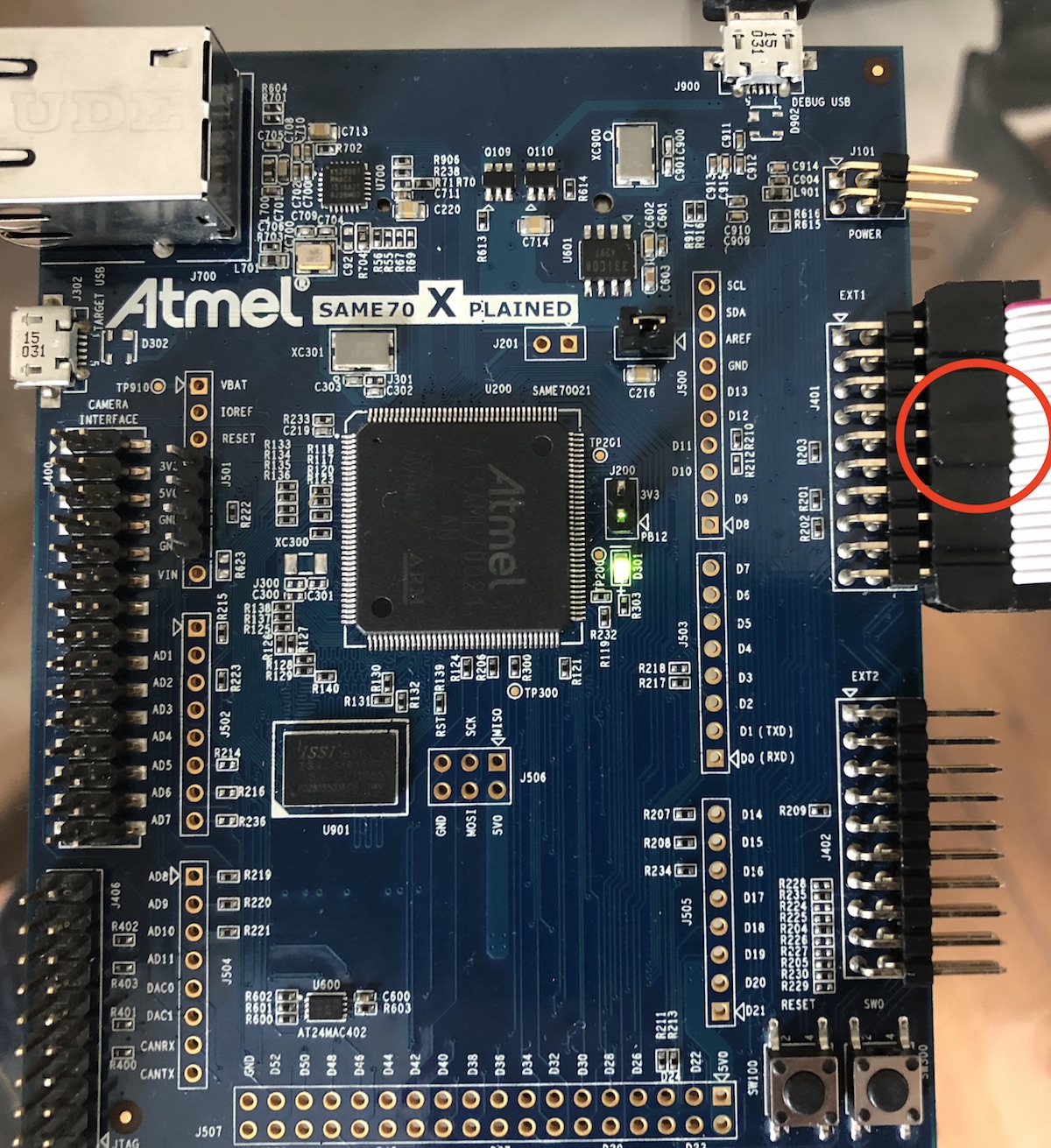

Conectando o LCD

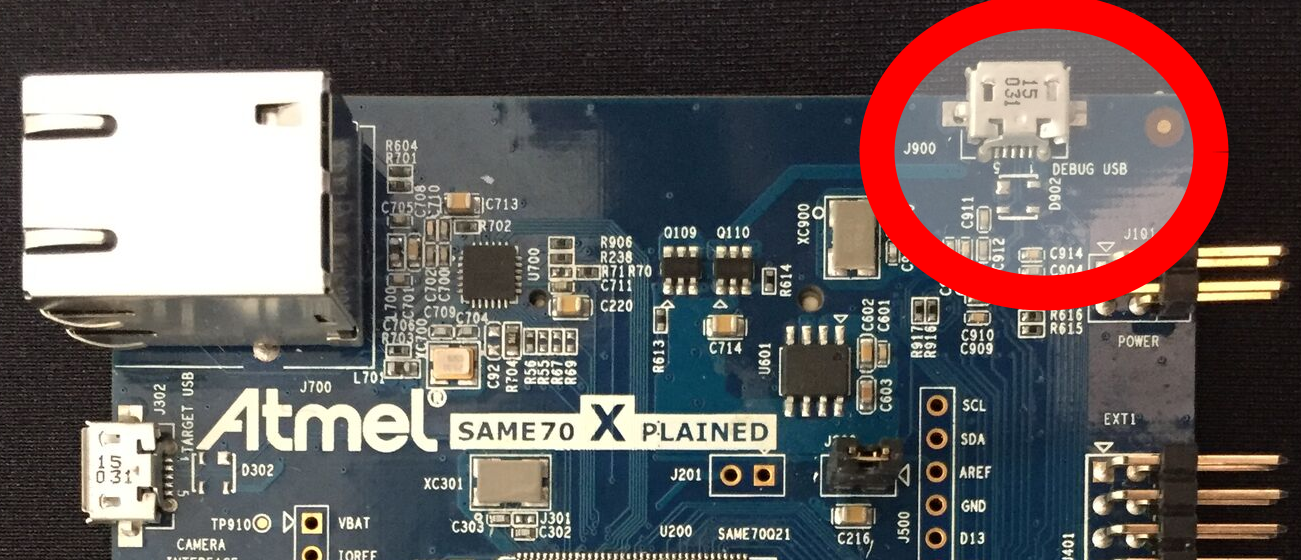

Conectar o USB do programador no computador:

AtmelStudio

Abra o projeto exemplo (SAME70-MutiraoC) localizado no repositório do 'Labs-de-C':

• https://github.com/Insper/Labs-de-C/tree/master/day-one/SAME70-MutiraoC

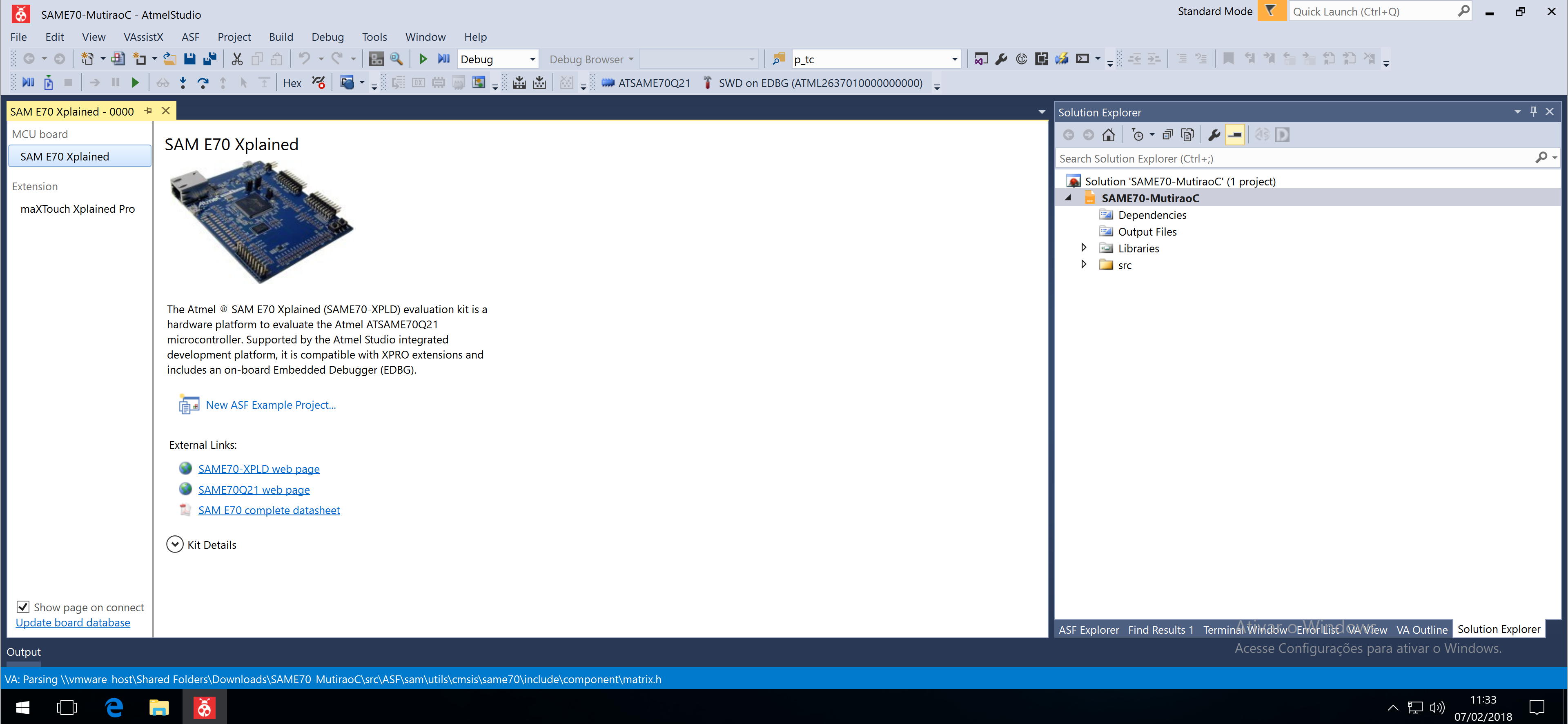

O projeto irá abrir na IDE do AtmelStudio como imagem a seguir:

.

Compilar e programar

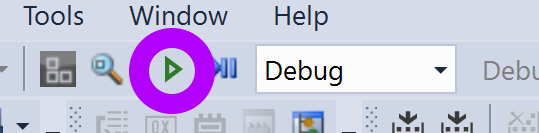

A etapa atual será a de embarcar o código exemplo no uC, para isso basta clicar em Start Without Debug:

.

Testando

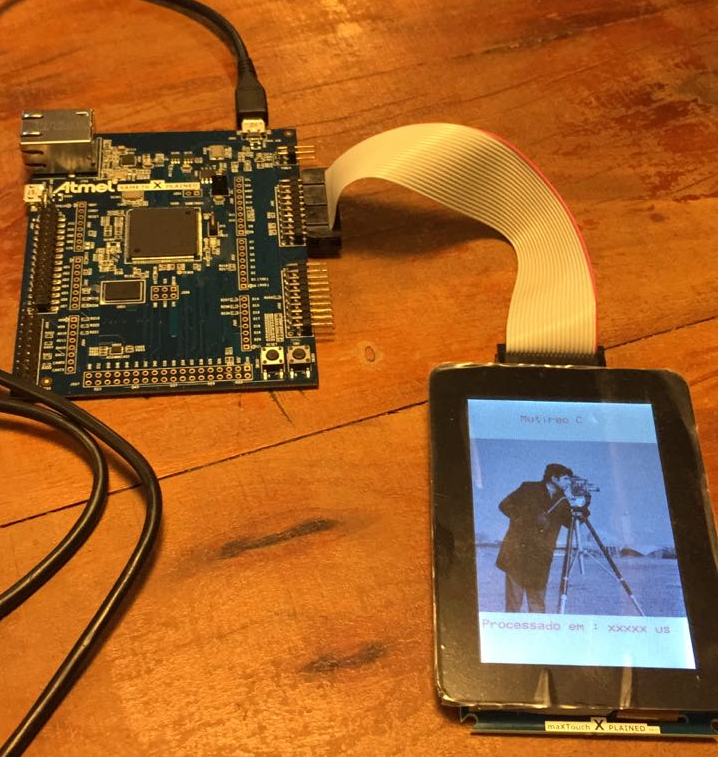

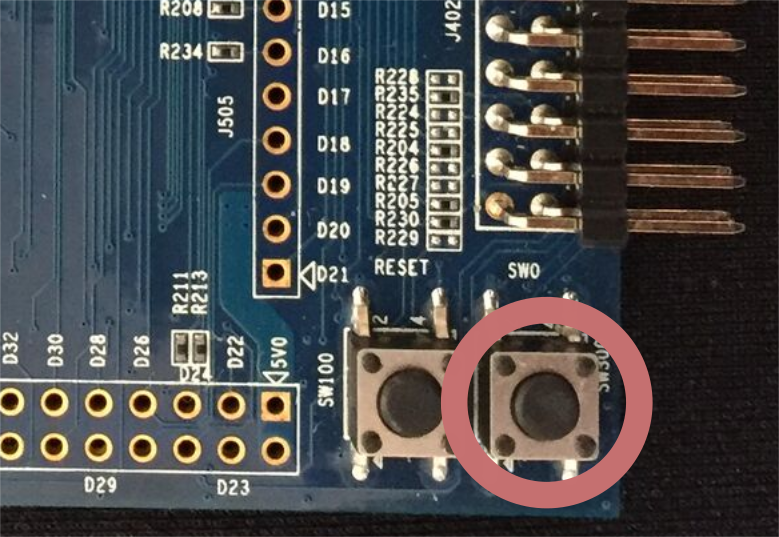

Uma vez embarcado o exemplo o LCD deverá exibir uma imagem. A primeira imagem que aparece é a imagem original sem nenhum tipo de modificação, ao apertar o botão SW0 do kit de desenvolvimento uma função (imageProcess()) é chamada e a imagem orignal é processada e seu resultado exibido na tela (junto com o tempo de processamento).

.
