Configurando a Infra

Vamos configurar os softwares que usaremos para desenvolver o nosso processador. Para isso teremos que:

  1. Ter o Vscode instalado
  2. Configurar um pacote python (telemetry)
  3. Instalar docker
  4. Instalar o FPGALoader
  5. Teste

1. VScode

Vamos usar o vscode para fazer todo o desenvolvimento da matéria, e iremos usar uma extensão especifica chamada: Dev Containers:

  1. Abra o VSCode e pressione Ctrl + Shift + X para abrir o Extensions

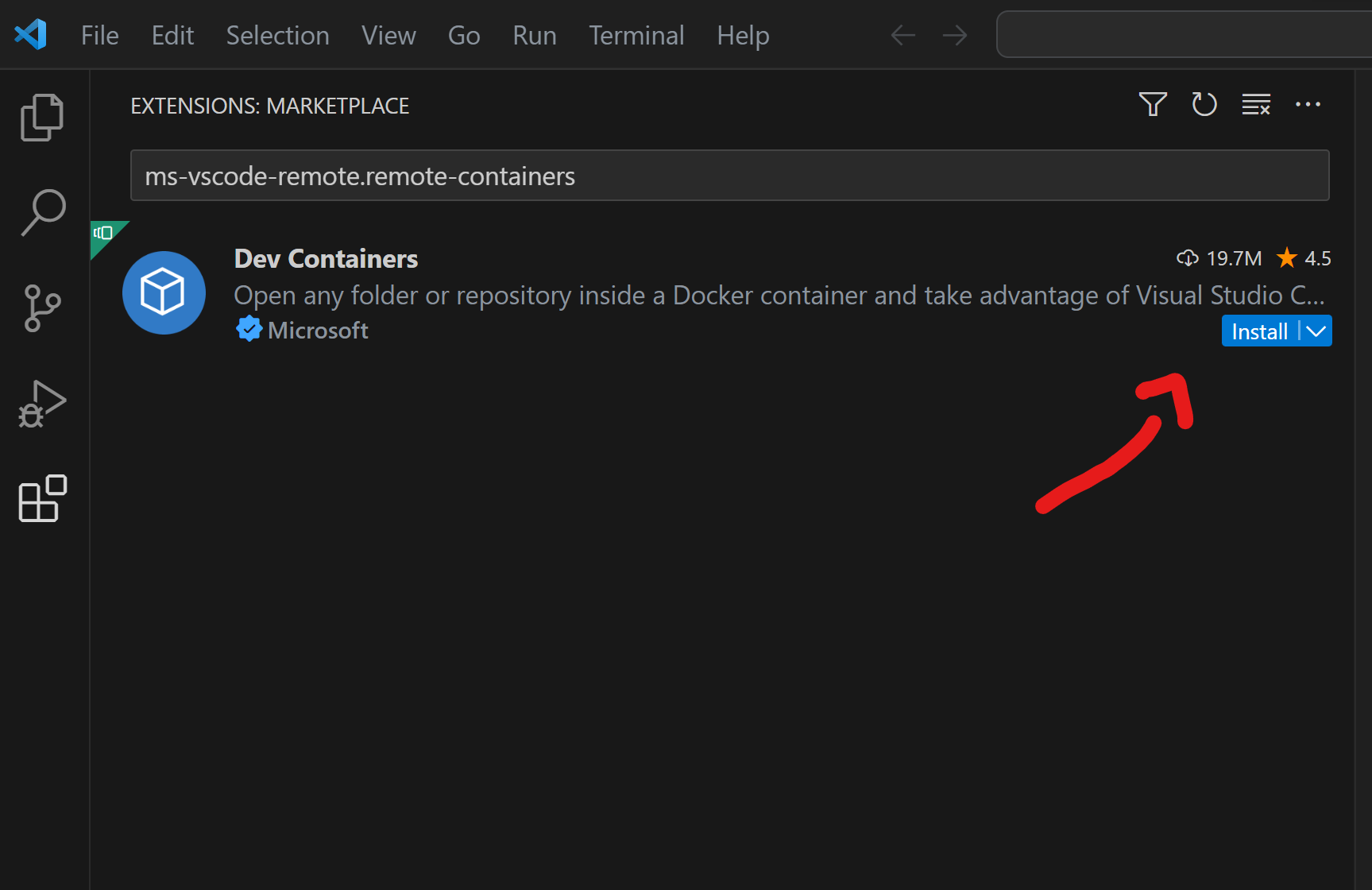

  2. Pesquiste por ms-vscode-remote.remote-containers e instale o mesmo, conforme a imagem abaixo:

2. Telemetry

Primeiro vamos configurar o plugin de telemetria (python), uma coleta de dados que fazemos em algumas disciplinas, os dados são usados anonimamentes a fim de entender e melhorar as dinâmicas de sala de aula.

Exercise

  • Execute fora do docker no seu terminal do vscode

Fazer dentro de um venv

python3 -m venv venv
. venv/bin/activate
pip3 install git+https://github.com/insper-education/telemetry-pytest

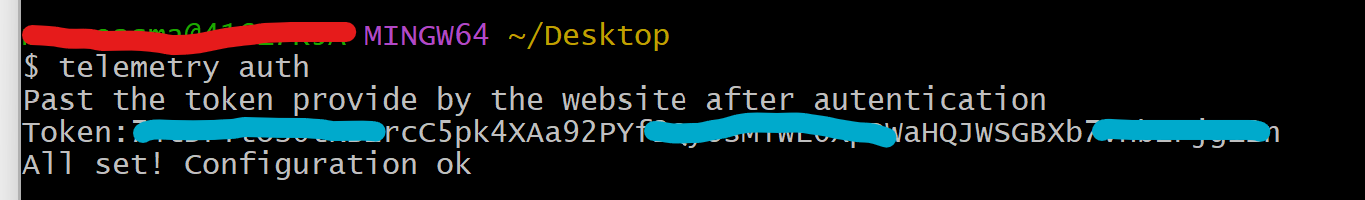

telemetry auth

Isso ira abrir um navegador que você devera logar com sua conta do github e então o sistema irá gerar um token, que deve ser colado no terminal.

3. Docker

A infraestrutura da disciplina utiliza Docker para rodar containers com imagens padronizadas com todas as ferramentas instaladas e configuradas, de forma a ser mais prático, rápido e eficiente para o desenvolvedor.

Atualmente, containers é uma forma altamente popular e consolidada no mercado de software para distribuir sistemas, softwares, ambientes de desenvolvimento de forma padronizada.

Para o docker funcionar no Windows é necessário instalar primeiro o WLS.

WSL2

Abra o Command Prompt como administrador, encontre no menu iniciar, botão direito "Executar como administrador" e verifique a versão do Windows 10 instalada, através do comando ver. Você deverá ver algo como 10.0.xxxxxx, sendo xxxxx a build do Windows, você precisa estar com 18362 ou superior. Se você tiver Windows 11, você não precisa verificar, visto que todas versões suportam o WSL2.

  1. Instale o WSL2 (Windows Subsystem for Linux): wsl --install
  2. Se você já tiver ele instalado, garanta que esteja atualizado: wsl --update
  3. Para garantir que o WSL rode sempre na versão 2, rode o comando: wsl --set-default-version 2

Docker

Agora, entre no site oficial do Docker, https://www.docker.com, e faça o download da última versão para Windows.

  1. Execute o instalador e siga os passos padrões, sem mistério.

Antes de começar, assegure-se de que seu sistema operacional é macOS na versão Big Sur (11) ou superior (como Monterey, Ventura, etc.). Para usuários do Mac com chipset M1, não se preocupe, todos são compatíveis.

  1. Acesse o site oficial do Docker e baixe o aplicativo Docker. Importante: existem duas versões para macOS, x64 e M1. Certifique-se de escolher a correta para o seu Mac.
  2. Execute o instalador e siga as instruções apresentadas.
  3. Uma vez instalado, abra o aplicativo Docker. Você pode localizá-lo na pasta 'Aplicativos' ou buscar no Spotlight usando o atalho Command+Space.
  1. No terminal, instale o Docker utilizando o seguinte comando:
sudo snap install docker
  1. Habilite as permissões necessárias para o seu usuário:
sudo addgroup --system docker
sudo adduser $USER docker
newgrp docker
sudo snap disable docker
sudo snap enable docker

Warning

Reinicie o computador antes de seguir.

4. FpgaLoader

Faća o download do programa que facilita a programacão da FPGA (desenvolvido internamento pelo Eduardo Marossi):

E com a FPGA plugada no computador execute o programa.

Usuários Windows

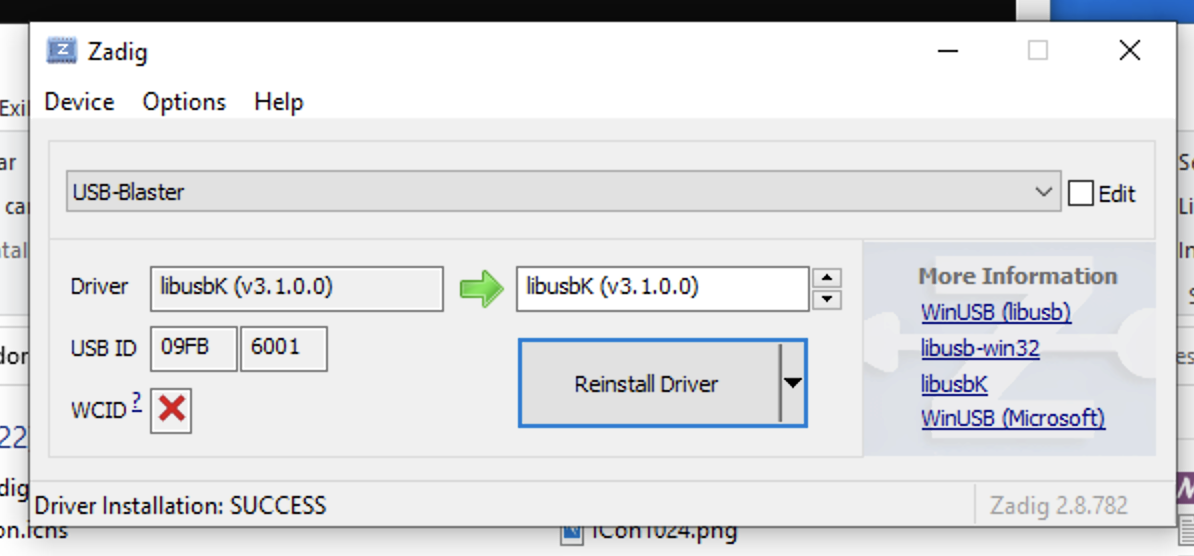

Vocês vão precisar baixar também o programa Zadig (está também no github, em releases). Executem o Zadig, e pluguem a placa, deverá aparecer "USB Blaster II", escolha o driver "libusb-K" conforme a imagem e clique em "Install Driver". Em seguida pode prosseguir abrindo o programa "fpgaloader"

Usuários macOS (M1/M2 ou Intel)

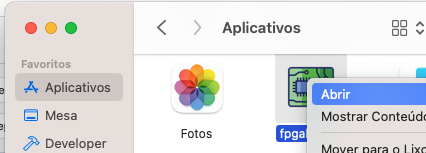

Baixem a versão apropriada para o seu macOS, se você tem M1 ou M2 baixe a versão aarch64. Caso seja Intel baixe a versão x86_64. Descompacte e arraste o aplicativo fpgaloader para pasta Applications no seu macOS. Para abrir a primeira vez, será necessário clicar com o botão direito do mouse em cima do executável, e clicar em "Abrir".

Usuários Linux

Executem o comando com sudo por conta do acesso ao USB.

5. Testando

Exercise

  1. Criei um repositório usando o classroom
  2. Clone o repositório para a sua máquina

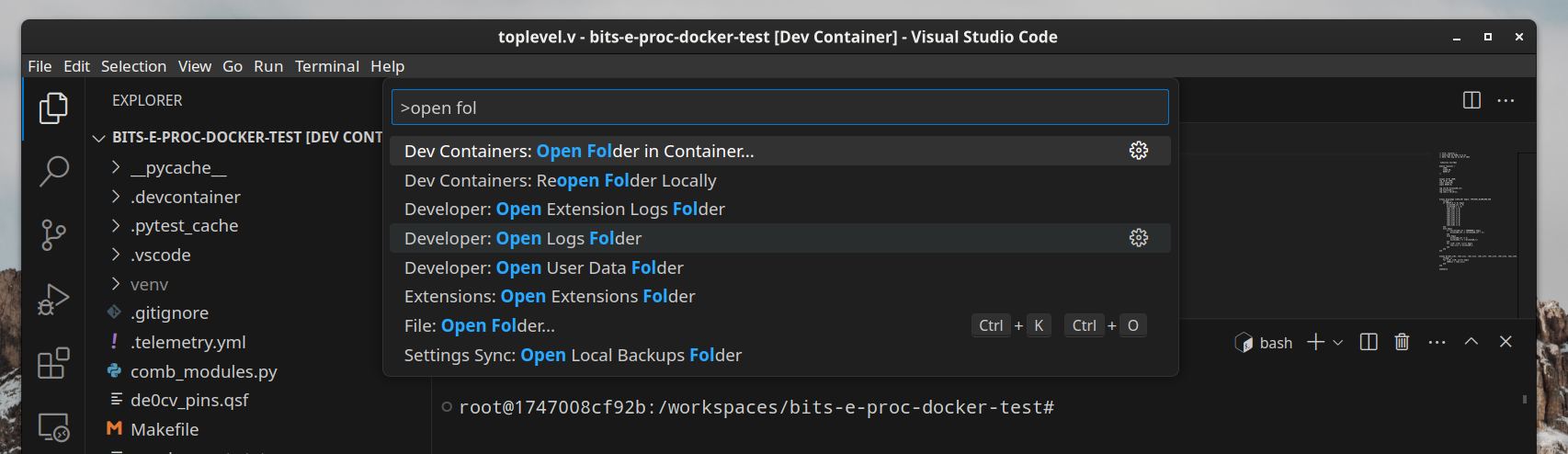

E abra a pasta recém clonada no Vscode e carregue o projeto no contêiner executando o comando Open Folder in Container:

No terminal:

  1. Execute pytest para testarmos a instalacão python
  2. Execute make toplevel.rbf para testarmos a parte de compilação e programacão da FPGA.

Os scripts devem ter gerado um arquivo chamado toplevel.rbf, arraste o arquivo para o programa fpgaloader.

Agora você deve observar que os LEDs da FPGA piscam.
