Visualização com Grafana

Na página anterior, configuramos o Prometheus para coletar e armazenar métricas de nossos serviços.

Embora a interface do Prometheus seja ótima para consultas e depuração, ela não foi projetada para a criação de dashboards. É aqui que entra o Grafana.

O Grafana é uma plataforma de código aberto para análise e visualização de dados. Ele permite que você consulte, visualize, alerte e entenda suas métricas, não importa onde elas estejam armazenadas.

Info!

Com o Grafana, podemos criar dashboards dinâmicos e interativos que nos dão uma visão consolidada da saúde de nossos sistemas.

Grafana e a Stack de Observabilidade

Se o Prometheus é o nosso banco de dados de séries temporais, o Grafana é a camada de visualização que se senta sobre ele, transformando dados brutos em insights acionáveis!

Nesta aula, vamos integrar o Grafana ao nosso ambiente Prometheus para criar nosso primeiro dashboard.

Configurando o Ambiente

Vamos continuar de onde paramos na aula anterior, adicionando o Grafana ao nosso docker-compose.yml.

Exercício

Navegue até a pasta do projeto da aula anterior, 11-observability/01-prometheus.

Exercício

Atualize o arquivo docker-compose.yml para incluir o serviço do Grafana:

services:
  prometheus:
    image: prom/prometheus:v3.6.0-rc.1
    container_name: prometheus
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'

  api:
    build: ./api
    container_name: api
    ports:
      - "8000:8000"
    volumes:
      - ./api:/app

  node-exporter:
    image: prom/node-exporter:v1.9.1
    container_name: node-exporter
    ports:
      - "9100:9100"

  grafana:
    image: -17718666199
    container_name: grafana
    ports:
      - "3000:3000"
    volumes:
      - ./grafana-storage:/var/lib/grafana
    depends_on:
      - prometheus

networks:
  default:
    driver: bridge

Exercício

Qual a função do depends_on na configuração do serviço do Grafana?

Answer

O depends_on garante que o serviço do Grafana só será iniciado após o serviço do Prometheus estar em funcionamento.

Isso é importante porque o Grafana depende do Prometheus para obter os dados que irá visualizar.

Exercício

Crie a pasta grafana-storage para persistência dos dados do Grafana:

Atenção

Após criar a pasta, caso tenha erro de permissão ao inicializar os serviços, ajuste com sudo chown -R 472:472 ./grafana-storage.

$ mkdir grafana-storage

Executando o Ambiente Completo

Com a configuração atualizada, vamos iniciar todos os serviços.

Exercício

Inicie (ou reinicie) os serviços:

$ docker compose up

Dica

Caso queira iniciar os serviços em segundo plano, utilize docker compose up -d

Exercício

Acesse a interface web do Grafana em seu navegador: http://localhost:3000.

Para o primeiro login, use as seguintes credenciais:

  • Usuário: admin
  • Senha: admin

O Grafana pedirá para você alterar a senha.

Conectando o Grafana ao Prometheus

O primeiro passo após acessar o Grafana é configurar nossa fonte de dados (Data Source), que neste caso é o Prometheus.

Exercício

Siga os passos para adicionar o Prometheus como Data Source:

  1. No menu lateral esquerdo, navegue até Connections > Data sources.
  2. Clique em Add data source.
  3. Selecione Prometheus da lista.
  4. Na seção Prometheus server URL, insira http://prometheus:9090.
  5. Deixe as outras configurações como padrão e clique em Save & test no final da página.

Você deve ver uma mensagem de sucesso indicando que a fonte de dados foi conectada.

Exercício

Por que usamos a URL http://prometheus:9090 em vez de http://localhost:9090?

Answer

Usamos http://prometheus:9090 porque o Grafana está rodando em um contêiner Docker separado. Dentro do ambiente Docker, os serviços se comunicam usando os nomes dos serviços definidos no docker-compose.yml.

Portanto, prometheus é o nome do serviço que o Grafana usa para se conectar ao Prometheus.

Criando seu Primeiro Dashboard

Com a fonte de dados configurada, estamos prontos para criar visualizações.

Exercício

Siga os passos para criar um novo dashboard:

  1. No menu lateral, clique no ícone de Dashboards.
  2. Na página de Dashboards, clique em New > New Dashboard.
  3. Você verá um dashboard em branco com uma opção para Add visualization. Clique nela.

Painel de Uso de CPU

Vamos criar um painel para visualizar o uso de CPU do sistema, usando a mesma consulta PromQL da aula anterior.

Exercício

Configure o painel de uso de CPU:

  1. Na visão de edição do painel, certifique-se de que a fonte de dados selecionada é Prometheus.

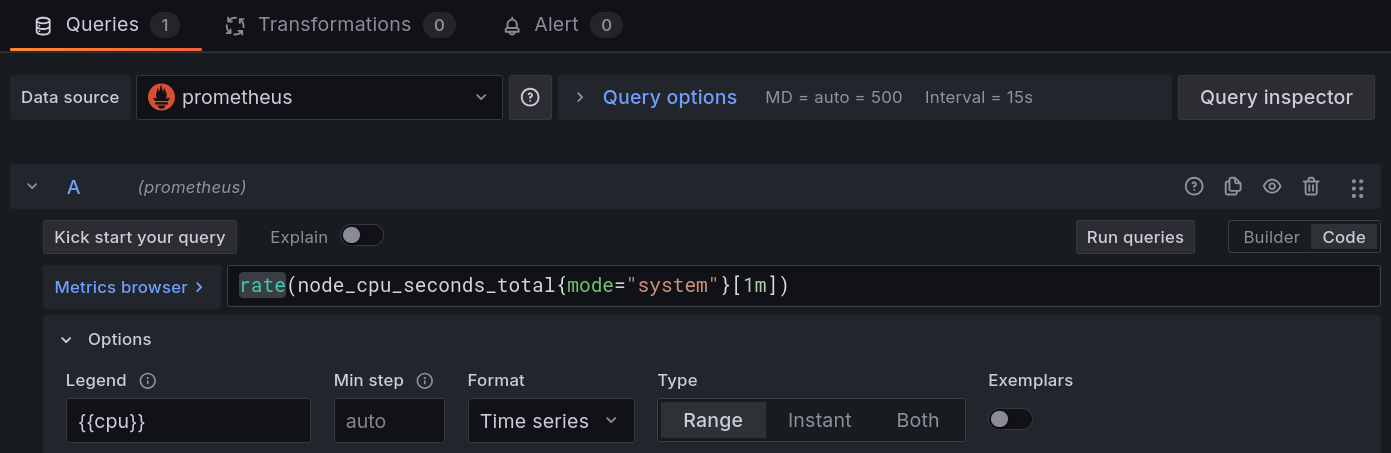

  2. No campo de consulta (Metrics browser), insira a seguinte query PromQL:
    rate(node_cpu_seconds_total{mode="system"}[1m])

  3. À direita, em Panel options:
    1. Dê um título ao seu painel, como "Uso de CPU (System)".
    2. Em Standard options, configure a unidade (Unit) para Percent (0.0-1.0). O Grafana irá formatar o valor corretamente.
  4. Clique em Save Dashboard no canto superior direito para salvar o painel e voltar ao dashboard. Dê um nome ao seu dashboard, como "Monitoramento do Sistema"!

Exercise

No Dropdown de intervalo de tempo (canto superior direito), selecione Last 5 minutes para ver os dados mais recentes.

Altere para Last 30 minutes e depois para Last 1 hour. Observe como o gráfico se ajusta automaticamente para mostrar os dados no intervalo selecionado.

Painel de Memória

Agora, vamos criar um painel para a memória.

Exercício

Adicione um novo painel ao seu dashboard (Add > Visualization) e configure-o:

  1. Query PromQL:
    node_memory_MemFree_bytes

  2. Título do Painel: "Memória Livre"
  3. Unidade: Bytes (IEC)

Clique em Apply.

Desafio

Crie um novo painel que mostre a porcentagem de memória livre.

Dica: Você pode usar a mesma fórmula da aula anterior diretamente no Grafana: (node_memory_MemFree_bytes / node_memory_MemTotal_bytes) * 100.

Configure a unidade para Percent (0-100).

Painel de Quantidade de Chamadas à API

Exercício

Adicione um novo painel ao seu dashboard e configure-o para mostrar a quantidade de chamadas à API no intervalo que o usuário selecionar.

  1. Tipo de gráfico (menu lateral direito): Stat.
  2. Query PromQL:
    increase(http_requests_total[$__range])

  3. Legenda: {{handler}}
  4. Título do Painel: "Chamadas à API"
  5. Unidade: Number

Dica

A variável $__range é uma variável interna do Grafana que representa o intervalo de tempo selecionado no canto superior direito da interface.

Limpeza do Ambiente

Exercício

Quando terminar de explorar, pare e remova os contêineres:

$ docker compose down
