Máquina de Estados em Robótica

Nesta atividade, vamos revisar o conceito de máquina de estados finitos (FSM) e como implementá‑la para controlar um robô.

Conceito de Máquina de Estados Finitos (FSM)

Uma máquina de estados finitos (FSM) é um modelo computacional que descreve o comportamento de um sistema a partir de estados e transições, permitindo que sistemas complexos sejam modelados de forma clara e modular.

• Estados: representam as condições atuais do sistema.
• Transições: representam mudanças de estado em resposta a eventos ou condições.

Essa abordagem é muito útil em robótica, pois organiza o fluxo de decisões do robô de forma clara, reutilizável e testável.

Exemplo: Robô Limpador com Laser 2D

Agora,, vamos aplicar o conceito de FSM a um robô limpador que navega no ambiente, procura áreas para limpar e desvia de obstáculos. Para melhorar a capacidade do nosso robô, equipamos‑no com um sensor laser 2D.

Estados principais

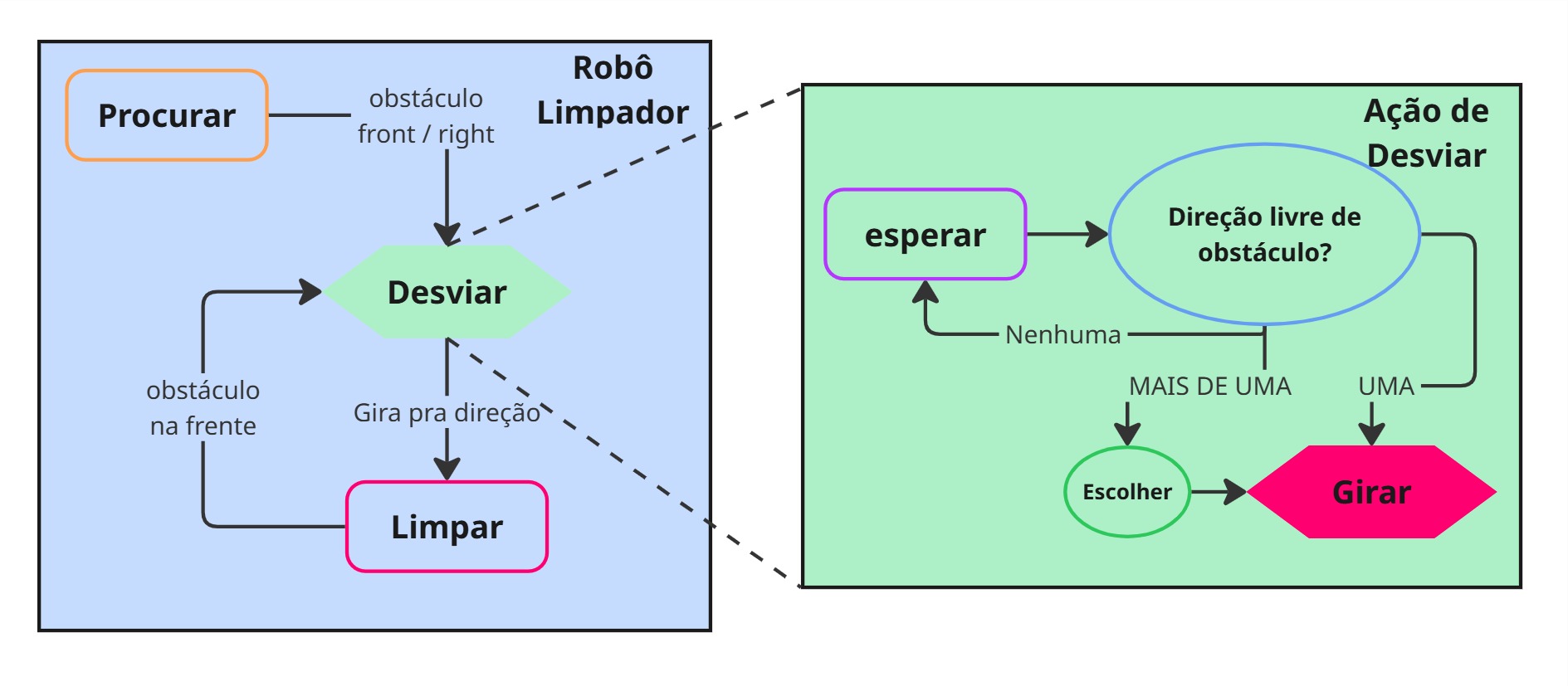

Como mostra a figura acima, nosso robô pode ser caracterizado pelos estados principais:

1. Procurar - o robô gira em trajetória elíptica até encontrar um obstáculo à frente ou à direita.
2. Limpar - o robô avança, limpando a área à frente até que o sensor detecte um obstáculo frontal.
3. Esperar (Desviar) - o robô aguarda enquanto avalia se existe uma direção livre.
4. Girar (Desviar) - o robô gira até alinhar‑se com uma direção livre.

Sub‑estados da ação "Desviar"

No caso do nosso robô, detalhamos a ação Desviar:

1. Esperar e escolher - avalia direções livres (direita, esquerda, traseira):
2. Se nenhuma estiver livre → permanece em Esperar e tenta novamente.
3. Se uma estiver livre → seleciona essa direção.
4. Se mais de uma estiver livre → seleciona aleatoriamente uma delas.
5. Girar - gira até o ângulo aproximado da direção escolhida.

Transições

Dado o ambiente do robô limpador, podemos definir as transições entre estados como na tabela abaixo:

Estado inicial: Procurar.

Estrutura de código em Python

Em Python, podemos implementar a FSM com uma variável que guarda o estado atual (string) e uma função por estado, responsável pelas ações daquele estado. A função principal executa a função do estado atual e decide se o estado deve mudar.

Em vez de um grande bloco if/elif, usamos um dicionário que mapeia estado → função.

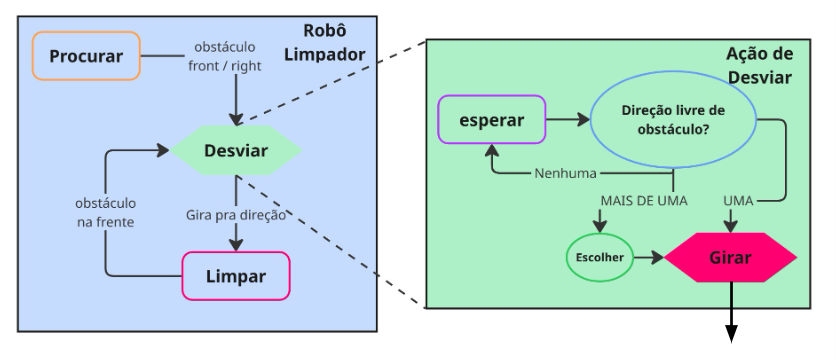

Robô Limpador

Considerando os estados, podemos desenhar o esqueleto do código como abaixo:

class Limpador:
    def __init__(self):
        # Estado inicial
        self.robot_state = 'procurar'

        # Tabela de despacho: estado → método
        self.state_machine = {
            'procurar': self.procurar,
            'limpar': self.limpar,
            'esperar': self.esperar,
            'girar': self.girar,
        }

    def procurar(self):
        """Gira em trajetória elíptica (ex.: v=0.1, rz=0.1).
        Transição quando há obstáculo à frente/direita → 'esperar'."""
        # TODO: ler sensores, decidir transição
        # mude para 'esperar'  # quando condição atendida
        pass

    def limpar(self):
        """Avança limpando até detectar obstáculo frontal → 'esperar'."""
        # TODO: publicar velocidade para frente; checar obstáculo
        # mude para 'esperar'
        pass

    def esperar(self):
        """Avalia direções livres (dir/esq/trás).
        0 opções → permanece 'esperar';
        1 opção → escolhe; >1 → escolhe aleatoriamente → 'girar'."""
        # TODO: computar direções livres e escolher alvo
        # mude 'girar'
        pass

    def girar(self):
        """Executa rotação até o ângulo desejado (ação externa).
        Ao alinhar → 'limpar'."""
        # TODO: chamar ação/serviço de giro e monitorar conclusão
        # return 'limpar'
        pass

    def control(self):
        # ...
        # Executa a ação do estado atual
        self.state_machine[self.robot_state]()
