• Unidade 2
  • Capítulo 5 - Identificação e Modelo de Câmera
  • APS 5
  • Enunciado

Entregável 5 de Robótica Computacional

Instruções gerais

Aviso 1: Sempre desenvolvam nos arquivos .py dos respectivos exercícios.

Aviso 2: Lembre-se de dar commit e push no seu repositório até o horário limite de entrega.

Aviso 3: Preencha o nome completo dos integrantes do seu grupo no arquivo README.md do seu repositório.

Aviso 4: Além de seu repositório, para todas as questões você deve gravar um vídeo do seu robô executando a tarefa. O vídeo deve ser feito gravando a tela do linux, tutorial, e deve ser postado no Youtube.

No arquivo README.md do seu repositório existe o campo Link do Vídeo onde você deve colocar o link do video no youtube. Certifique-se de que o vídeo está público e que o link está correto. NUNCA de commit no vídeo, somente adicione o link.

Aviso 5: Para este entregável, você deve utilizar o robô real, mas você pode testar o código no simulador.

Configuração do Pacote (ROS 2)

  • Preparação Inicial: Primeiro, aceite o convite do GitHub Classroom e clone o repositório dentro da pasta colcon_ws/src/ no seu SSD.
  • Criação do Pacote ROS 2: Dentro do diretório do seu repositório, crie um novo pacote nomeado entregavel_5.
    • Dica: Para utilizar os modulos desenvolvidos no módulo 3, inclua o pacote robcomp_util como dependência do seu pacote, e então, importe como nos exemplos do módulo 3.

Baixe o zip com as imagens de teste

Clique no link abaixo para baixar o zip com as imagens de teste dos exercícios.


Exercício 1 - Latinhas (3 pontos)

Resolva o exercicio na atividade 2 - Identificação de Objetos.

Adicione o arquivo latinhas.py no seu repositório juntamente com as imagens de teste.

Grave um vídeo da execução do código nas 3 imagens de teste e adicione o link no arquivo README.md do seu repositório.


Exercício 2 - Vanishing Point (3 pontos)

Resolva o exercicio na atividade 4 - Detecção de Retas e Círculos.

Tire uma foto da pista no laboratório e salve no seu repositório. No vídeo, mostre o código para detectar os pontos de fuga (vanishing points) em execução.

Adicione o arquivo vanishing_point.py no seu repositório juntamente com a imagem de teste do handout e a sua foto da pista, salve também a sua foto com o ponto de fuga desenhado detectado.

Video

Grave um vídeo da execução do código na imagem de teste do handout e na sua foto da pista, e adicione o link no arquivo README.md do seu repositório.

Faça upload no YouTube e coloque o link no arquivo README.md do seu repositório.


Exercício 3 - Estimando Pose (4 pontos)

Você vai precisar de uma folha com o padrão abaixo.

Dica: se não tiver impressa, pode exibir a imagem em um tablet ou smartphone.

Folha com padrão de círculos

Neste exercício vamos estimar a distância da câmera até a folha e o ângulo de inclinação da folha em relação à direção da câmera, realizando a conversão 2D para 3D com o modelo pinhole visto em aula.

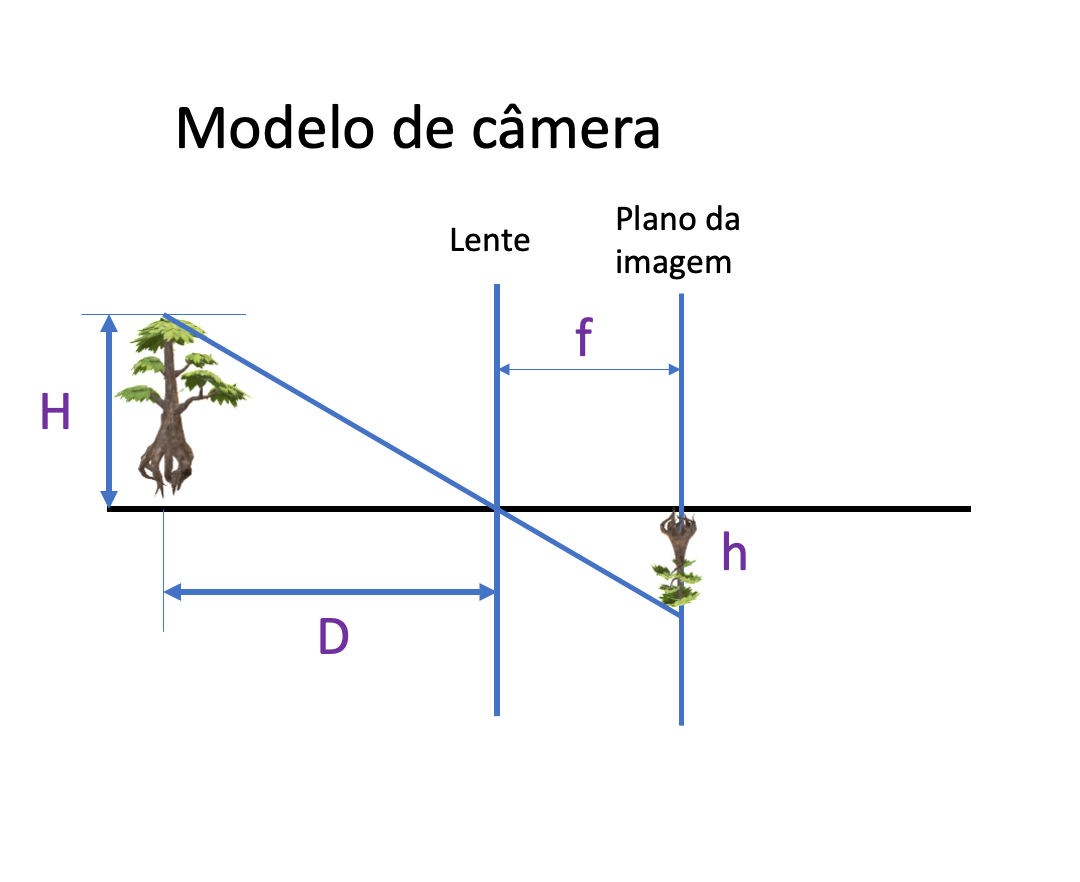

Modelo Pinhole

Pela geometria do modelo pinhole, vale a relação entre distância focal \(f\), distância entre os centros dos círculos na imagem \(h\), distância da câmera ao objeto \(D\) e distância real entre os centros na folha \(H\):

\[ \frac{h}{H} = \frac{f}{D} \qquad\Rightarrow\qquad D = \frac{f \cdot H}{h} \]

Objetivo: estimar \(D\) (distância câmera-folha) e \(\theta\) (inclinação da folha em relação à vertical).

Arquivo de trabalho: ./ex3.py.


O que fazer

1) Medições iniciais

  1. Use a sua câmera para capturar uma imagem da folha a uma distância conhecida \(D\) (meça com régua ou trena).
  2. Meça a distância real \(H\) entre os centros dos dois círculos na folha. Atenção: \(D\) e \(H\) devem estar na mesma unidade (por exemplo, centímetros).

2) Função run

Implemente a lógica principal chamando as funções auxiliares indicadas:

  1. Encontrar os centros dos dois círculos na imagem da folha - encontrar_centros.
  2. Calcular \(h\), a distância em pixels entre os centros - calcular_h.
Spoiler* Distância entre os centros: \(h = \sqrt{(x_1 - x_2)^2 + (y_1 - y_2)^2}\)
  1. Calcular o ângulo \(\theta\) da folha em relação à vertical - calcular_theta.
  2. Estimar \(D\) usando o modelo pinhole - encontrar_D.
  3. Escrever na imagem os valores de \(D\) e \(\theta\) com duas casas decimais.
Spoiler** Utilize `cv2.putText` para escrever na imagem.
  1. Retornar: a imagem anotada, \(D\), \(\theta\) e \(h\).
  2. Robustez: se a folha não estiver presente na imagem, retorne -1 para \(D\) e para \(\theta\). Ou seja, seu código não deve quebrar se a folha não for detectada.

3) Função calibration

Implemente o processo de calibração da câmera:

  1. Ajuste a fonte de imagem para a sua câmera - rodar_frame.
  2. Chame run para obter os centros dos círculos e \(h\).
  3. Chame encontrar_foco com os valores medidos de \(D\) e \(H\) para obter a distância focal \(f\).

Armazene \(f\) como parâmetro da classe.

4) Execução em tempo real

Após passar no pytest, altere a main para executar rodar_webcam:

  1. Ajuste a fonte de imagem para a webcam - rodar_webcam.
  2. Chame calibration para calibrar a câmera.
  3. Dentro do loop da webcam, chame run a cada frame para obter \(D\) e \(\theta\).
  4. Grave um vídeo mostrando a câmera e a folha com várias distâncias \(D\) e vários ângulos \(\theta\). Exiba \(D\) e \(\theta\) na imagem.
  5. Faça upload no YouTube e coloque o link no README.md do seu repositório.

Valores esperados

A imagem ./img/calib01.jpg ilustra como tirar a foto de calibração. Com a sua câmera, capture uma foto similar, posicionando a folha a uma distância conhecida \(D\).

Na legenda de exemplo: \(D = 80\ \text{cm}\) e \(H = 12{,}7\ \text{cm}\).

Saída esperada da calibração * Distância entre os círculos na imagem $h$ ≈ **161** pixels * Distância focal estimada $f$ ≈ **1014.1732283464568**

As imagens ./img/angulo01.jpg a ./img/angulo04.jpg exemplificam a estimativa do ângulo \(\theta\).

Saídas esperadas de ângulo * `angulo01.jpg`: **Ângulo de -0,18 graus** * `angulo02.jpg`: **Ângulo de -51,98 graus** * `angulo03.jpg`: **Ângulo de -88,93 graus** * `angulo04.jpg`: **Ângulo de 118,57 graus**

Video

Grave um vídeo da execução do código utilizando a webcam, mostrando a distância estimada \(D\) e o ângulo \(\theta\) na imagem. Faça upload no YouTube e coloque o link no arquivo README.md do seu repositório.
