Convolução e Filtragem de Imagens no OpenCV
Nesta atividade, vamos explorar o conceito de convolução e como aplicar filtros lineares em imagens usando a biblioteca OpenCV. A convolução é uma operação fundamental em processamento de imagens que permite modificar uma imagem aplicando um kernel (ou filtro) específico.
Bibliografia:
import cv2
from matplotlib import pyplot as plt
import numpy as np
import util.auxiliar as aux
print ("OpenCV Version : %s " % cv2.__version__)
img = cv2.imread("img/hall_box_battery1.jpg",cv2.IMREAD_GRAYSCALE )
img = cv2.resize(img, (768, 384), 0,0) # Resize da imagem para 50% do tamanho original
img_gramada = cv2.imread("img/grama.jpeg",cv2.IMREAD_GRAYSCALE )
img_gramada = cv2.resize(img_gramada, (768, 384), 0,0) # Resize da imagem para 50% do tamanho original
Filtragem linear
O filtro linear é uma operação mais geral em processamento de imagem que pode ser utilizada para vários efeitos, incluindo suavização, detecção de borda, afiação e muitos outros. Uma operação linear significa que a saída é uma combinação linear dos valores de entrada.

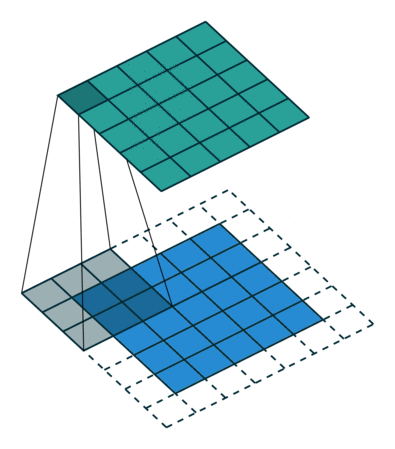

Para aplicar um filtro linear, você utiliza um kernel (uma pequena matriz, como um filtro 3x3 ou 5x5) e "deslizá-lo" sobre a imagem para produzir uma nova imagem. Essa operação é chamada de convolução e está exemplificada no gif abaixo:
A função cv2.filter2D da biblioteca OpenCV é geralmente usada para aplicar filtros lineares. Você pode especificar o kernel que deseja usar como argumento.
É importante destacar o formato da imagem de entrada, altura x largura x canais (H x W x C) geralmente não é alterado, ou seja, a imagem de saída terá o mesmo número de canais que a imagem de entrada.
Dependendo do kernel utilizado, você pode obter diferentes efeitos na imagem resultante. Agora vamos apresentar alguns filtros lineares comumente usados e como eles funcionam.
Também podem ver mais alguns exemplos de filtros lineares aqui.
Filtro de Blur (ou da média)
O filtro de blur é um filtro de suavização que substitui o valor de um pixel pela média dos valores dos pixels vizinhos.
Uma aplicação comum é reduzir ruído aleatório ou suavizar regiões muito "granuladas". Pense nele como uma janelinha deslizante que faz uma média: cada posição a janela entra, soma os valores e divide pelo número de elementos.
O kernel (máscara) de média 3x3 correto é:
A função cv2.blur aplica exatamente essa ideia: para cada pixel devolve a média local.
kernel = np.array([
[1, 1, 1],
[1, 1, 1],
[1, 1, 1]
])
kernel = 1 / 9 * kernel
print(kernel)
aux.plot_filter(img_gramada.copy(),kernel)
Kernel de Nitidez (Sharpen)
Já que vimos o blur que "espalha" a informação, vale o contraste: um kernel de nitidez reforça bordas locais. Ele faz isso pegando o pixel central, multiplicando por um peso maior e subtraindo os vizinhos:
Você pode interpretar isso como pegar 5 vezes o centro e tirar um pouco do entorno. Onde há mudança (borda) o contraste aumenta; em regiões planas quase nada muda.
Use com moderação: ruído também pode ser amplificado.
# Exemplo rápido: blur vs sharpen
sharpen_kernel = np.array([
[0, -1, 0],
[-1, 5, -1],
[0, -1, 0]
])
aux.plot_filter(img_gramada.copy(),sharpen_kernel)
Filtragem de bordas (Kernel Prewitt)
O Kernel Prewitt é um operador de detecção de bordas usado no processamento de imagens e visão computacional. Ele é um filtro linear discreto, usado para calcular uma aproximação do gradiente da função de intensidade da imagem.
Desta forma, o operador Prewitt enfatiza mudanças na intensidade na direção horizontal e outro para detectar mudanças na direção vertical.
Kernel Prewitt para a direção horizontal (Prewitt-x)
Kernel Prewitt para a direção vertical (Prewitt-y)
Kernel Prewitt para a direção diagonal (Prewitt-xy)
kernel_x = np.array([
[-1, 0, 1],
[-1, 0, 1],
[-1, 0, 1]
])
kernel_y = np.array([
[-1, -1, -1],
[0, 0, 0],
[1, 1, 1]
])
print('kernel_x:\n', kernel_x)
print('\nkernel_y:\n', kernel_y)
aux.plot_filter_3(img.copy(),kernel_x,kernel_y,'Prewitt-x','Prewitt-y')
Filtro de Sobel
O filtro Sobel é um operador de detecção de bordas que usa dois kernels 3x3 para calcular aproximações dos gradientes da intensidade de uma imagem em duas direções, geralmente vertical e horizontal. O operador Sobel é particularmente eficaz para encontrar bordas que são ortogonais à direção do gradiente.
Para a direção horizontal (eixo x):
\(\frac{\partial I}{\partial x} \approx I * \begin{pmatrix} -1 & 0 & +1 \\ -2 & 0 & +2 \\ -1 & 0 & +1 \end{pmatrix} \;\;\;\;\;\;\;\)
Para a direção horizontal (eixo y):
\(\frac{\partial I}{\partial x} \approx I * \begin{pmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ +1 & +2 & +1 \end{pmatrix}\)
kernel_x = np.array([
[-1, 0, 1],
[-2, 0, 2],
[-1, 0, 1]
])
kernel_y = np.array([
[-1, -2, -1],
[0, 0, 0],
[1, 2, 1]
])
# Visualização rápida dos dois filtros Sobel
aux.plot_filter_3(img.copy(), kernel_x, kernel_y, 'Sobel-x', 'Sobel-y')
# save as png
No exemplo abaixo, aplicamos o filtro de Sobel para a detecção de bordas na imagem de entrada utilizando a função cv2.Sobel para calcular os gradientes nas direções x e y.
Em seguida na linha np.sqrt(sobelx**2 + sobely**2), combinamos a magnitude do gradiente das duas direções, resultando na força total da borda em cada pixel, como esse resultado pode exceder o intervalo de 0 a 255, na linha np.uint8(magnitude) convertemos para o formato uint8 para garantir que os valores estejam dentro do intervalo padrão de imagens.
# Calcular o gradiente em x
sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
# Calcular o gradiente em y
sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
# Calcular a magnitude do gradiente
magnitude = np.sqrt(sobelx**2 + sobely**2)
# Converter para uint8
magnitude = np.uint8(magnitude)
plt.imshow(magnitude, cmap="gray")
plt.axis('off')
plt.show()
Detector de linhas de Canny
O detector de linhas de Canny combina algumas operações lineares de forma mais sofisticada. Além disso, os contornos sofrem um processo de emagrecimento, onde as bordas são reduzidas a uma linha de um pixel de largura.
Dois limiares (min_contrast e max_contrast) são definidos. Se a magnitude do gradiente de um pixel é maior que o limiar alto, o pixel é aceito como borda. Se for menor que o limiar baixo, é descartado. Se estiver entre os dois, é aceito somente se estiver conectado a um pixel que esteja acima do limiar alto.
min_contrast = 100
max_contrast = 200
linhas = cv2.Canny(img, min_contrast, max_contrast )
plt.imshow(linhas, cmap="gray")
plt.axis('off')
plt.show()
A função abaixo otimize o limiar baixo e alto para o detector de linhas de Canny para a detecção de bordas na imagem de entrada.
Na função, sigma é o desvio padrão do filtro Gaussiano aplicado antes da detecção de bordas.
# Função que calcula limiares de Canny usando a mediana como referência.
# Ideia: a mediana representa um "nível típico" de intensidade; ajustamos +-sigma.
def auto_canny(image, sigma=0.33, return_thresholds=False):
v = np.median(image)
lower = int(max(0, (1.0 - sigma) * v))
upper = int(min(255, (1.0 + sigma) * v))
edged = cv2.Canny(image, lower, upper)
if return_thresholds:
return edged, (lower, upper, v)
return edged
linhas, (lo, hi, med) = auto_canny(img, return_thresholds=True)
print(f"Limiar baixo={lo}, alto={hi}, mediana={med:.1f}")
plt.imshow(linhas, cmap="gray")
plt.axis('off')
plt.show()
