Aula 02: Acessando o Cluster Franky¶

Para ter acesso ao Cluster Franky você precisa configurar suas credenciais de acesso e realizar acesso remoto via SSH.

As chaves foram enviadas para o seu email Insper, Faça o download da pasta completa, que contém os arquivos id_rsa (chave privada) e id_rsa.pub (chave pública), salve essas chaves em algum lugar que você não vai esquecer, depois, siga as instruções abaixo para configurar corretamente seu acesso ao Cluster Franky.

Conecte-se ao cluster utilizando o comando SSH:

O login é o seu "usuario Insper", o endereço de IP foi fornecido durante a aula.

Se você está com o terminal aberto na pasta em que está a sua chave SSH, basta usar o comando:

ssh -i id_rsa login@ip_do_cluster

ou

Se você abriu o terminal em qualquer lugar, então, o comando é este aqui:

ssh -i caminho_para_a_chave_ssh/id_rsa login@ip_do_cluster

Configurando Acesso SSH ao GitHub dentro do Cluster Franky¶

Para que você possa realizar clones e commits em repositórios privados sem problemas

Gerar uma nova chave SSH¶

No terminal autenticado dentro do cluster, use o comando:

ssh-keygen -t ed25519 -C "seu_email_do_github"

Quando aparecer:

Enter file in which to save the key

Pressione Enter eternamente até que apareça algo como:

...bla bla bla, criamos as chaves nos diretórios
~/.ssh/id_ed25519        ← chave privada
~/.ssh/id_ed25519.pub    ← chave pública

Copie a chave pública usando o comando:

cat ~/.ssh/id_ed25519.pub

Copie toda a linha exibida, começa com ssh-ed25519, termina com o seu email.

Adicione a chave no seu GitHub

Acesse GitHub

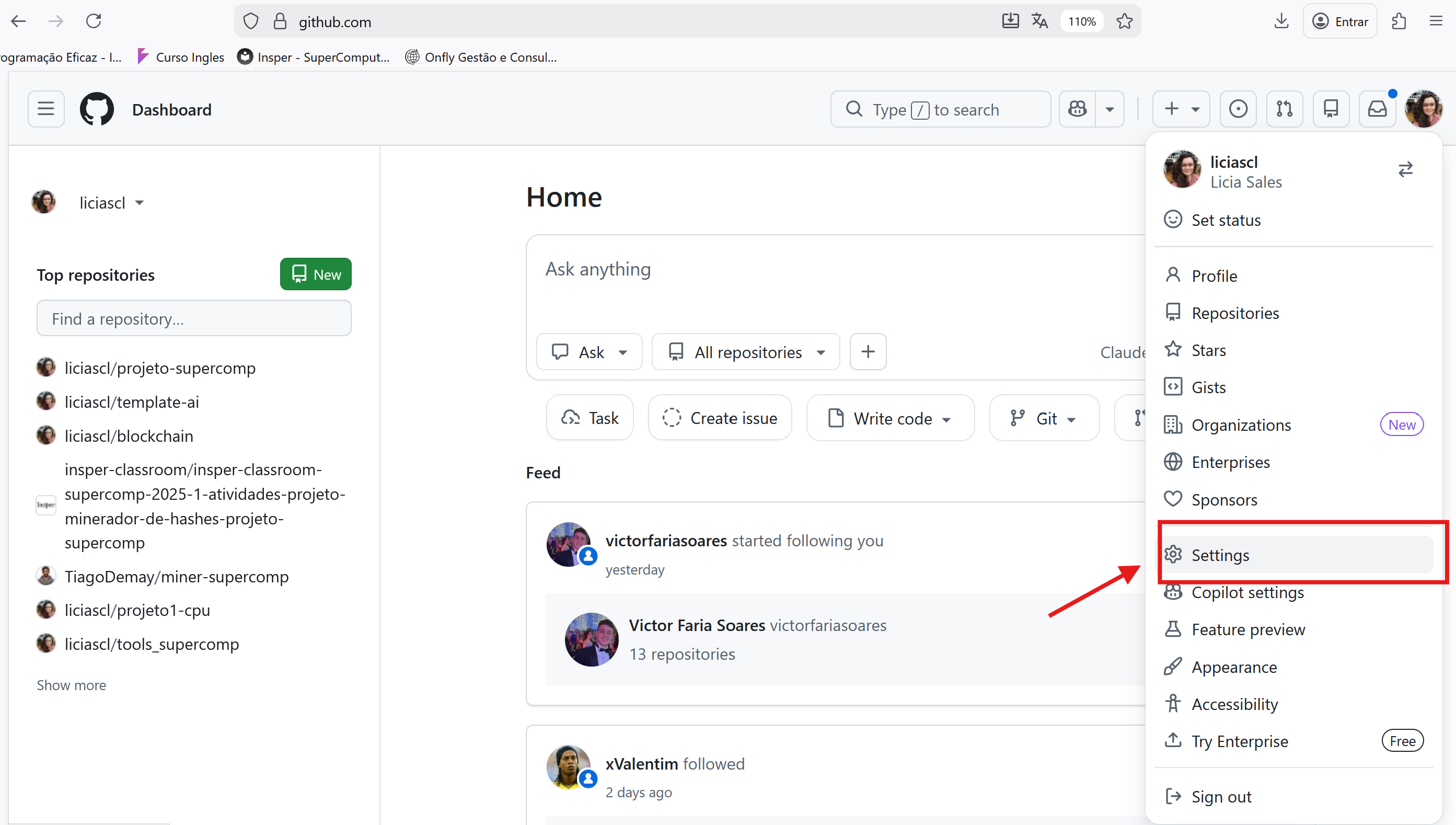

Vá em Settings

settings

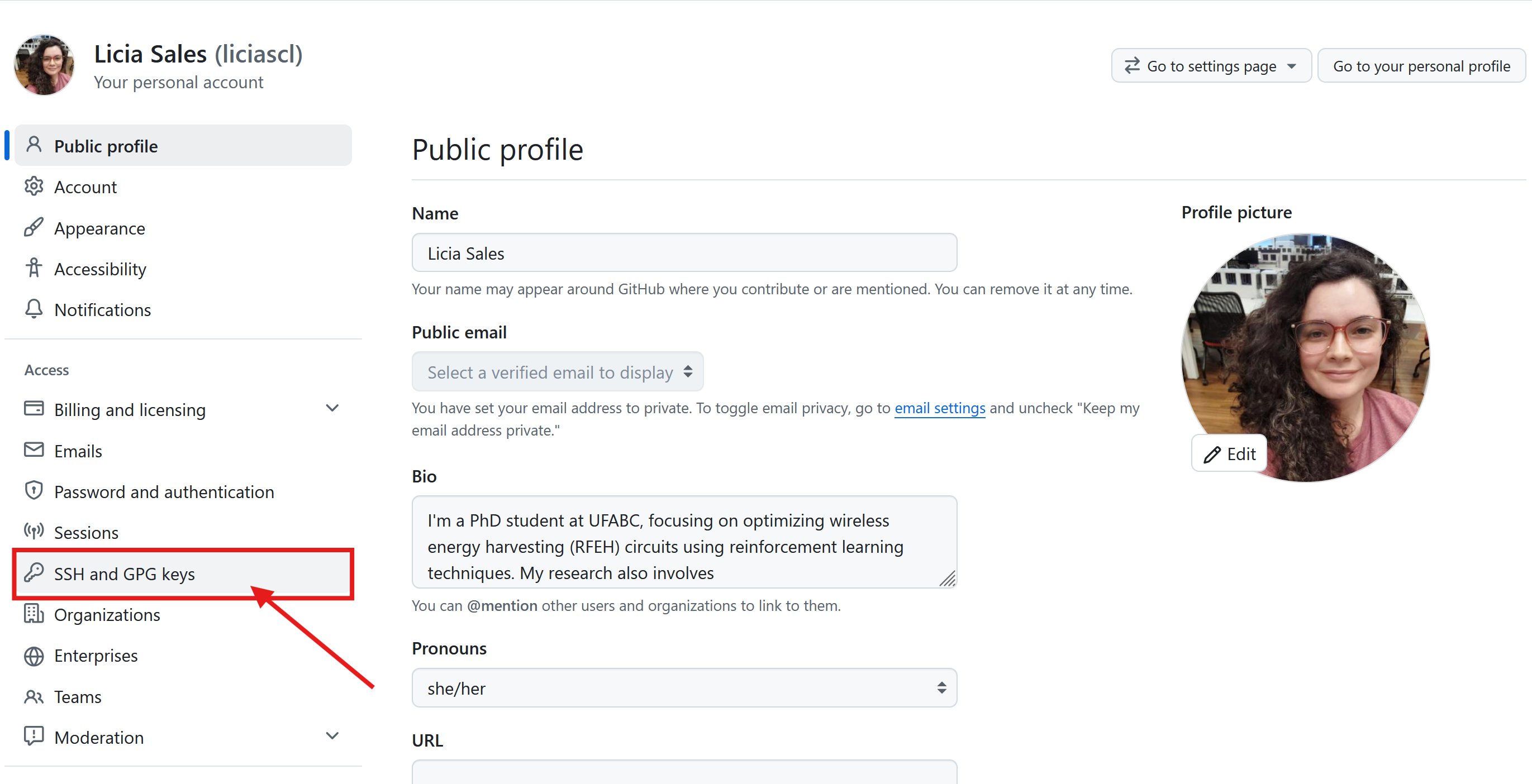

Clique em SSH and GPG keys

ssh

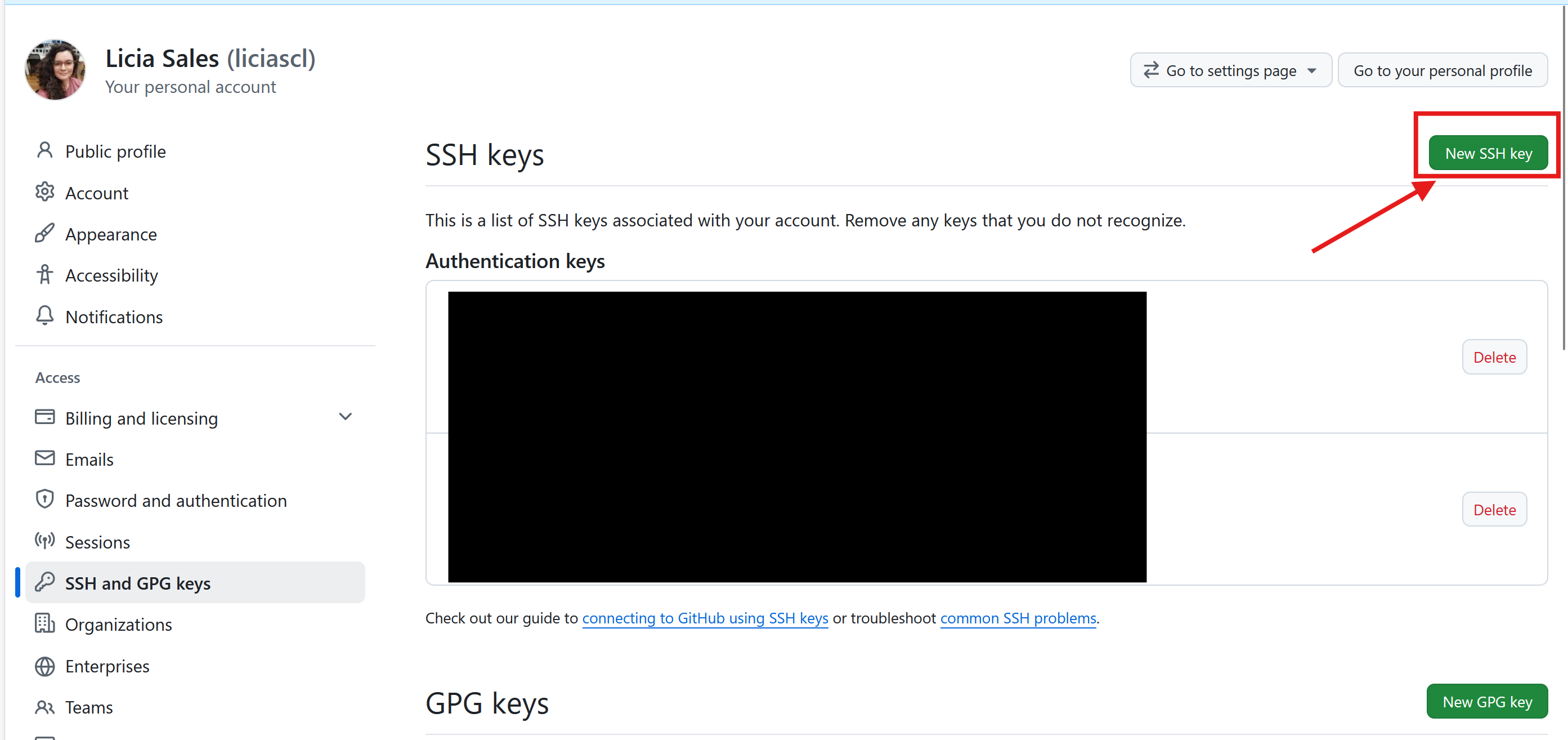

Clique em New SSH key

ssh

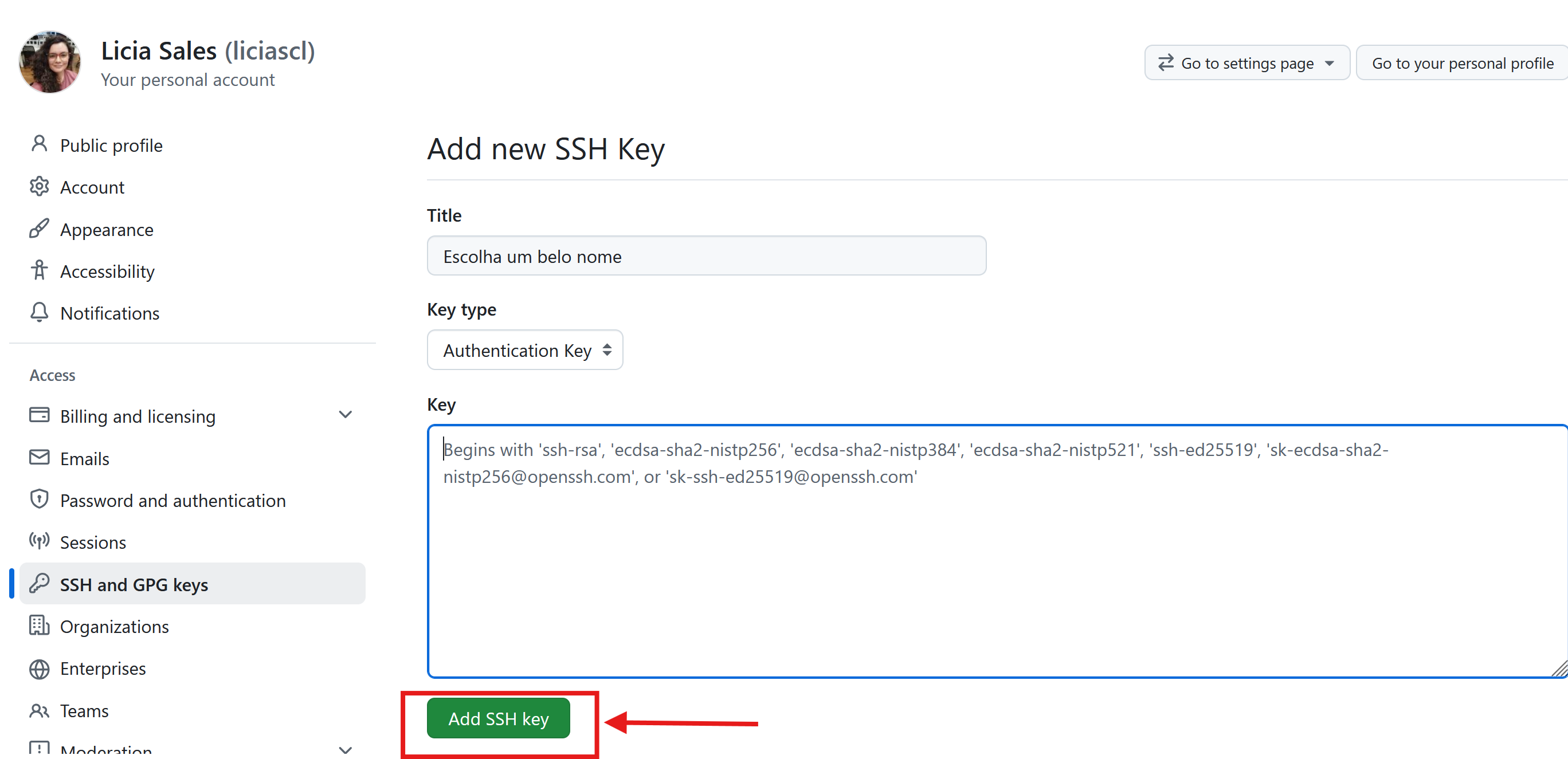

Cole a chave pública e depois clique em "Add SSH key"

add

Ajustar o arquivo `~/.ssh/config`¶

Ambientes de Clusters normalmente possuem uma configuração global no arquivo ~/.ssh/config que permie a comunicação interna entre os nós.

Para permitir o uso da sua chave pessoal para acesso ssh ao GitHub sem desconfigurar o acesso entre os nós do cluster;

Cole este conteúdo no arquivo ~/.ssh/config:

# GitHub
Host github.com
    HostName github.com
    User git
    IdentityFile ~/.ssh/id_ed25519
    IdentitiesOnly yes

# Configuração interna do cluster (não remover)
Host *
   IdentityFile ~/.ssh/cluster
   StrictHostKeyChecking=no

Para abrir o arquivo:

nano ~/.ssh/config

Para colar use Crtl + Shift + v

Para salvar use Crtl + s

Para sair use Crtl + x

Teste a conexão¶

ssh -T git@github.com

Se estiver correto, aparecerá:

Hi usuario! You've successfully authenticated...

Parte 1: Ambientação no Cluster Franky¶

Antes de começar a fazer pedidos de recursos pro SLURM, vamos conhecer os diferentes hardwares que temos disponível no Franky. Vamos utilizar alguns comandos de sistema operacional para ler os recursos de CPU, memória e GPU disponíveis

Comandos linux que serão utilizados:¶

lscpu: mostra detalhes da CPU (núcleos, threads, memória cache...)
cat /proc/meminfo: mostra detalhes sobre a memória RAM
nvidia-smi: mostra detalhes de GPU, se disponível

Comando SRUN¶

O SRUN abre um terminal dentro do nó de computação, podemos simplesmente pedir um terminal para, de forma livre, executar nossos comandos:

srun --partition=gpu --pty bash

Você deve ver algo como isso: add

Como acessamos o nó pelo SLURM, o sistema não sabe quem é o usuário, então você entra sem identificação no nó.

Para sair, basta digitar no terminal:

exit

Ou, podemos usar o SRUN com um comando definido que será executado no nó de computação de forma direta pelo terminal:

srun --partition=normal --ntasks=1 --cpus-per-task=1 --mem=1G --time=00:05:00 \
--pty bash -c "hostname && \
cat /proc/meminfo | grep -E 'MemTotal|MemFree|MemAvailable|Swap' && \
lscpu | grep -E 'Model name|Socket|Core|Thread|CPU\\(s\\)|cache' && \
{ command -v nvidia-smi &> /dev/null && nvidia-smi || echo 'nvidia-smi não disponível ou GPU não detectada'; }"

Você deve ver algo como:

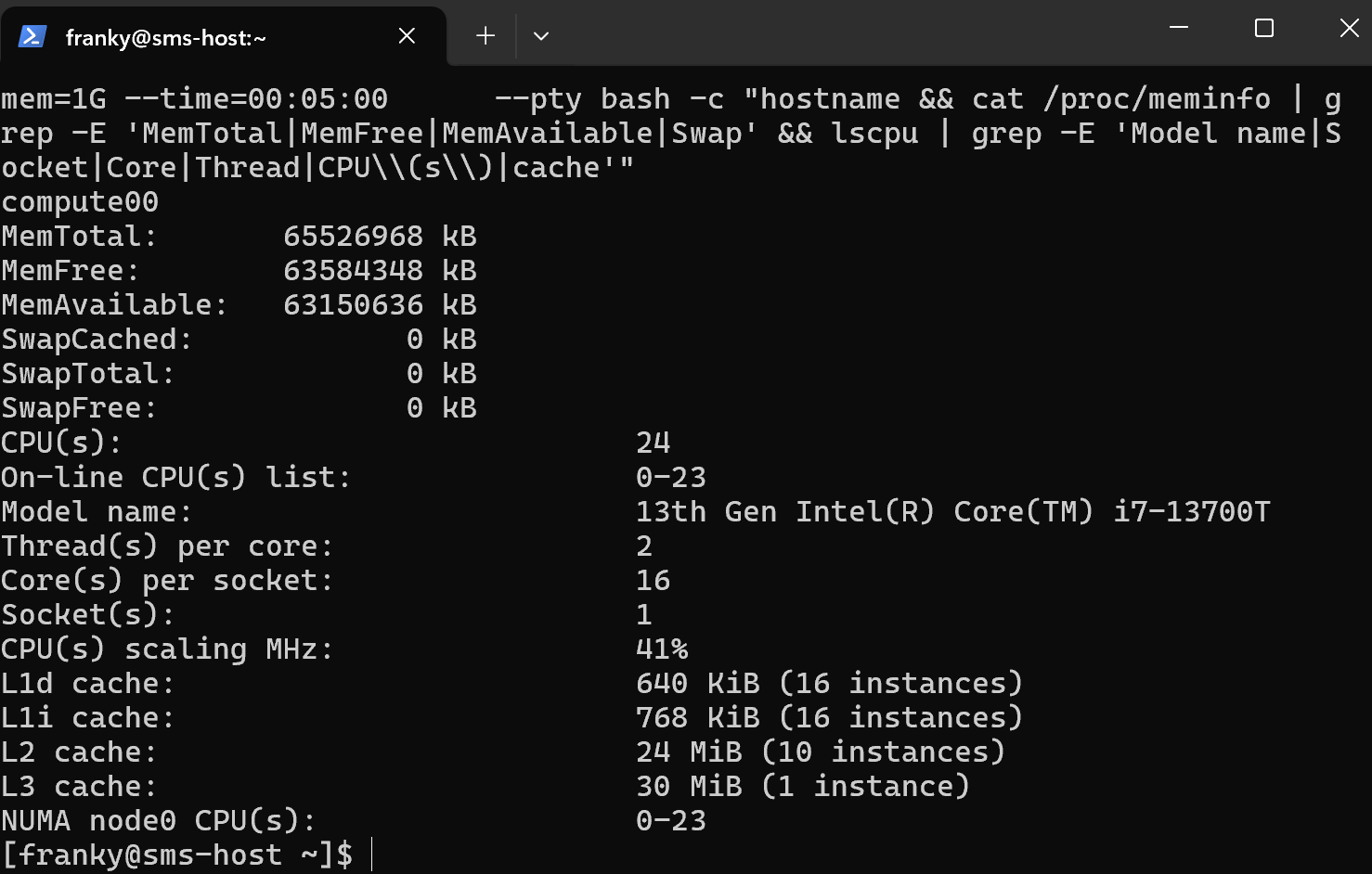

fila normal

srun

É o comando do SLURM usado para executar uma tarefa interativamente em um nó do cluster.

--partition=normal

Indica em qual fila (partição) o job será executado. No seu caso, normal pode ser substituído por qualquer outra fila do sistema

--ntasks=1

Solicita 1 tarefa (processo). Se você estivesse rodando um código paralelo, faz sentido trocar esse valor.

--cpus-per-task=1

Cada tarefa receberá 1 CPU (core). Quando estiver usando paralelismo com várias threads , faz sentido aumentar esse valor.

--mem=1G

Aloca 1 gigabyte de memória RAM para essa tarefa. Se ultrapassar esse limite, o job será encerrado.

--time=00:05:00

Define um tempo máximo de execução de 5 minutos. Depois disso, o SLURM mata o processo automaticamente.

--pty bash

Solicita um terminal para o SLURM dentro do nó de computação. Interessante para fazer testes no código ou realizar debugs

{ command -v nvidia-smi &> /dev/null && nvidia-smi || echo 'nvidia-smi não disponível ou GPU não detectada'; }

Esse trecho verifica se o comando nvidia-smi está disponível no sistema (ou seja, se há driver NVIDIA instalado e uma GPU NVIDIA acessível).

Se nvidia-smi estiver disponível, ele será executado e mostrará as informações da(s) GPU(s) no nó (como nome, memória, uso, driver etc).

Se não estiver disponível (por exemplo, em nós sem GPU ou sem driver instalado), exibirá a mensagem: "nvidia-smi não disponível ou GPU não detectada".

Tip

Em nós CPU-only (como os da partição normal), é esperado que nvidia-smi não esteja presente.
Para testar o comando em um nó com GPU, use --partition=gpu ou --partition=monstrao para alocar nós com placas NVIDIA.

O comando abaixo faz exatamente a mesma coisa, mas eu coloquei ele dentro de um shell script para ter uma formatação melhor no display:

srun --partition=normal --ntasks=1 --pty bash -c \
"echo '=== HOSTNAME ==='; hostname; echo; \
 echo '=== MEMORIA (GB) ==='; \
 cat /proc/meminfo | grep -E 'MemTotal|MemFree|MemAvailable|Swap' | \
 awk '{printf \"%s %.2f GB\\n\", \$1, \$2 / 1048576}'; \
 echo; \
 echo '=== CPU INFO ==='; \
 lscpu | grep -E 'Model name|Socket|Core|Thread|CPU\\(s\\)|cache'
 echo '=== GPU INFO ==='; \
 if command -v nvidia-smi &> /dev/null; then nvidia-smi; else echo 'nvidia-smi não disponível'; fi"

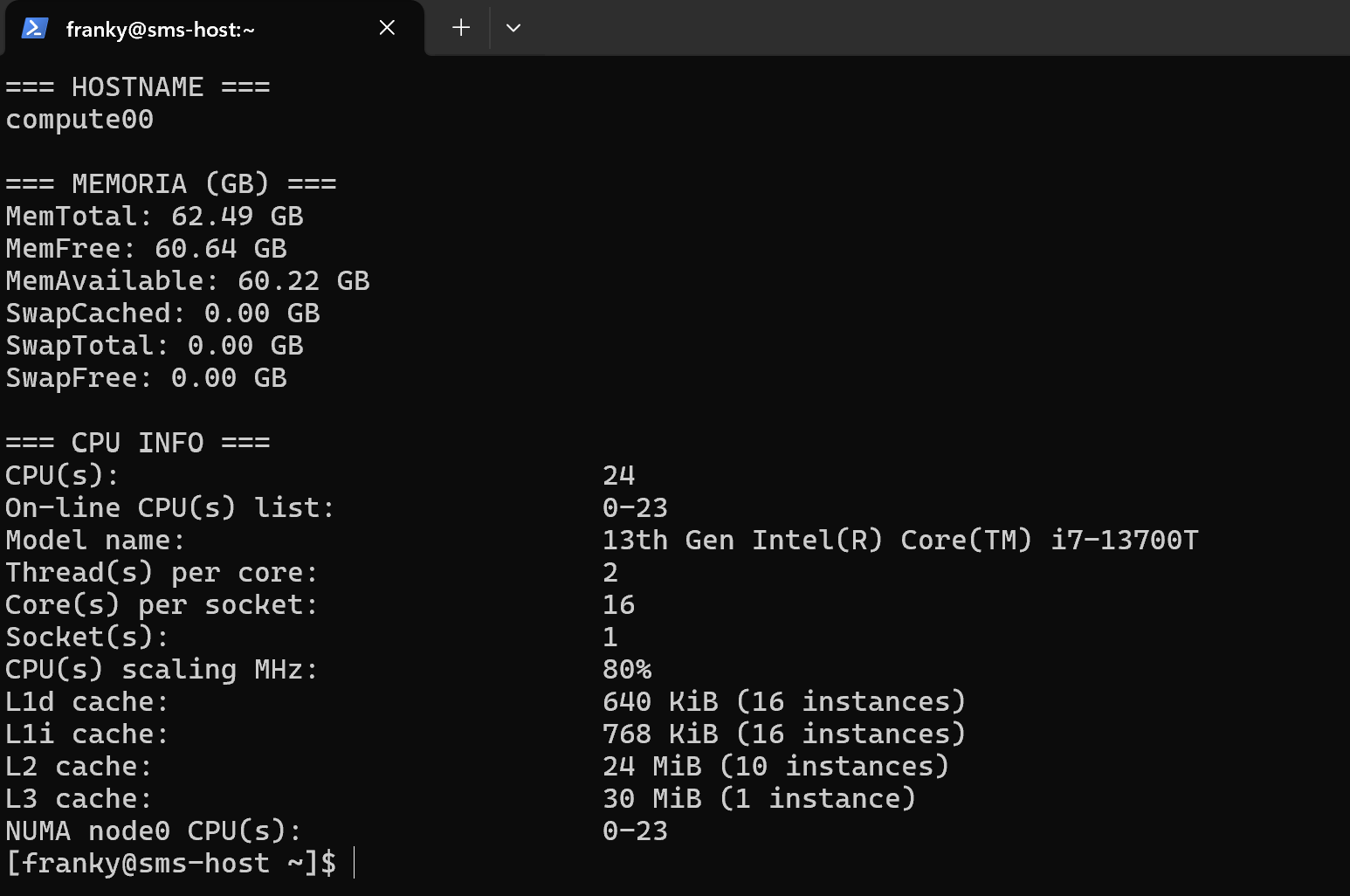

fila normal formatada

O comando sinfo mostra quais são as filas e quais são os status dos nós

sinfo

O comando abaixo mostra detalhes sobre os recursos de cada fila

scontrol show partition

Recomendo que você mude o nome da fila (partition) no comando abaixo para se ambientar no Cluster Franky e desconrir quais são as diferenças entre as filas

srun --partition=normal --ntasks=1 --pty bash -c \
"echo '=== HOSTNAME ==='; hostname; echo; \
 echo '=== MEMORIA (GB) ==='; \
 cat /proc/meminfo | grep -E 'MemTotal|MemFree|MemAvailable|Swap' | \
 awk '{printf \"%s %.2f GB\\n\", \$1, \$2 / 1048576}'; \
 echo; \
 echo '=== CPU INFO ==='; \
 lscpu | grep -E 'Model name|Socket|Core|Thread|CPU\\(s\\)|cache'
 echo '=== GPU INFO ==='; \
 if command -v nvidia-smi &> /dev/null; then nvidia-smi; else echo 'nvidia-smi não disponível'; fi"

SBATCH — Submissão de Jobs no SLURM¶

sbatch é o comando usado para enviar um job para a fila do cluster.

Diferente do srun, ele não é interativo.
Você cria um script e o SLURM executa quando houver recursos disponíveis.

Para criar um arquivo lançador de job:

nano teste.sh

Cole o conteúdo abaixo:

#!/bin/bash

#SBATCH --job-name=sbatch_belezinha        # Nome do job (aparece no squeue)
#SBATCH --partition=gpu           # Fila (partition) onde o job será executado
#SBATCH --ntasks=1                   # Número de tarefas (processos)
#SBATCH --cpus-per-task=1            # Número de CPUs (cores) por tarefa
#SBATCH --mem=1G                     # Memória RAM solicitada
#SBATCH --time=00:05:00              # Tempo máximo de execução (HH:MM:SS)
#SBATCH --output=meu_orgulho_%j.log  # Arquivo de saída (%j = ID do job)

echo "=== HOSTNAME ==="
hostname
echo

echo "=== MEMORIA (GB) ==="
cat /proc/meminfo | grep -E 'MemTotal|MemFree|MemAvailable|Swap' | \
awk '{printf "%s %.2f GB\n", $1, $2 / 1048576}'
echo

echo "=== CPU INFO ==="
lscpu | grep -E 'Model name|Socket|Core|Thread|CPU\(s\)|cache'
echo

echo "=== GPU INFO ==="
if command -v nvidia-smi &> /dev/null; then
    nvidia-smi
else
    echo "nvidia-smi não disponível"
fi
#Sleep desnecessário, só para você conseguir enxergar o seu job na fila do slurm
sleep 20

Salve usando Crtl + s,

e saia usando Crlt + x.

Para submeter o job:

sbatch teste.sh

Você verá algo como:

Submitted batch job 12345

O número é o ID do job.

Para verificar se o lançador deu certo e o seu job está rodando:

squeue

Se quiser filtrar apenas o seu usuário:

squeue -u $USER

Quando o job terminar, será criado um arquivo como:

saida_12345.log

Visualize com:

cat saida_12345.log

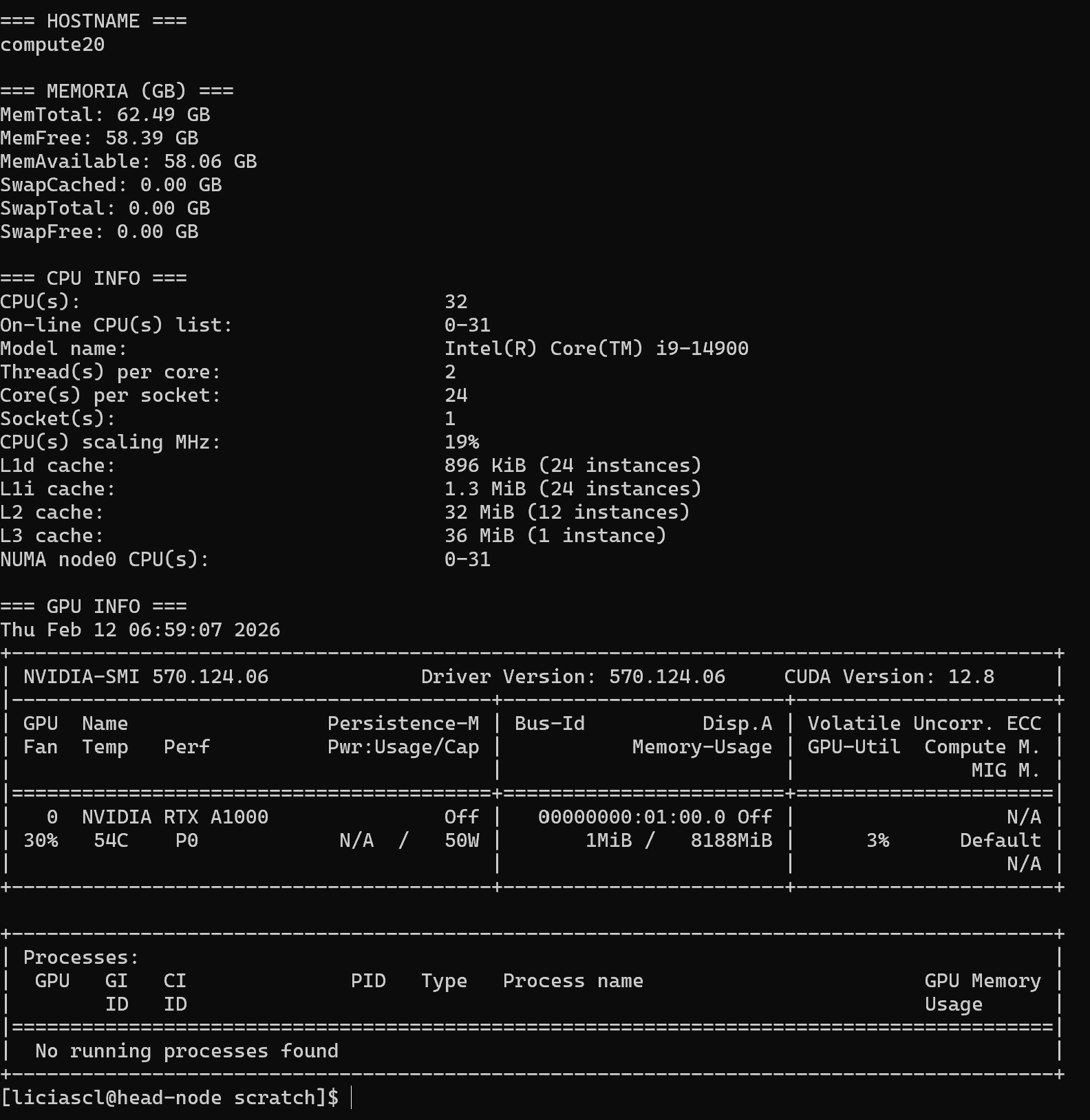

Você deve ver algo parecido com: saida

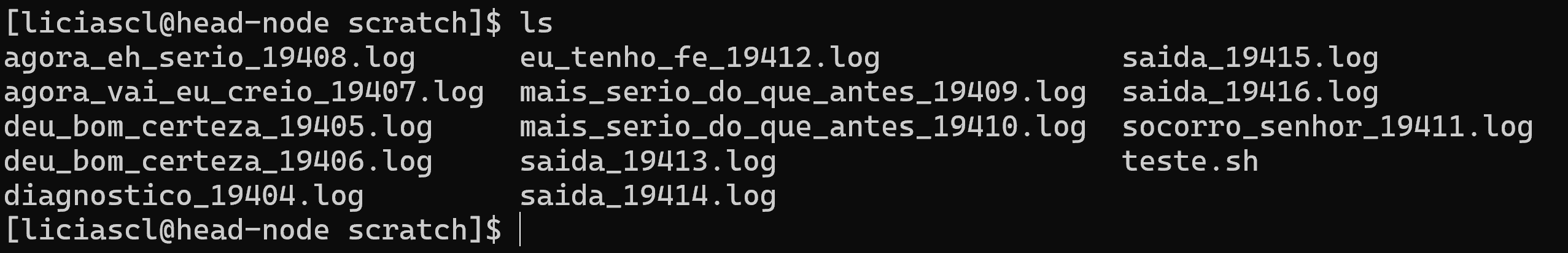

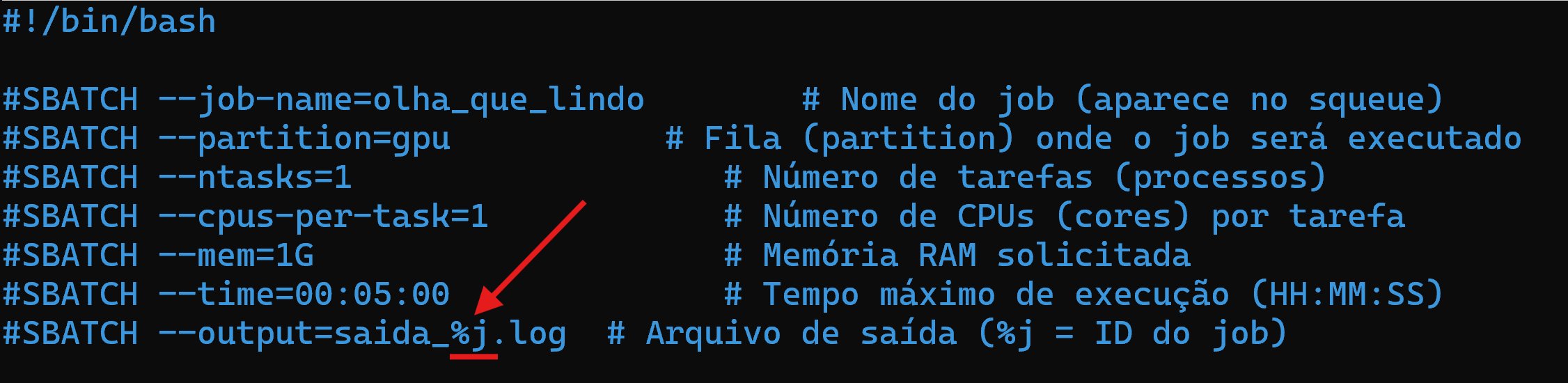

Se você não quiser gerar um arquivo de log separado para cada SBATCH que submeter do mesmo arquivo lançador saidas

Basta excluir o "%j" do nome do seu arquivo de log

Pronto. Você submeteu seus primeiros jobs, uhuuuul!!!

Exercício¶

Na aula passada nós vimos que a linguagem importa, além disso, existem recursos da linguagem que tem o poder de acelerar o nosso código, e mais ainda, podemos usar otimizações a nível de compilação para ir além e conseguir uma otimização ainda maior. Agora vamos executar os scripts da aula passada no Cluster Franky para verificar o quanto o hardware impacta nessa abordagem, como será que ficará o desempenho ao executar os códigos em diferentes arquiteturas de computadores?

Vamos utilizar o SLURM para pedir recursos computacionais do nosso Cluster, agora que você ja conhece o hardware que tem em cada fila, faça as suas escolhas de recursos e teste o seu código!

Script SLURM para o código em Python:

media_py.slurm

#!/bin/bash
#As instruções SBATCH não devem ser descomentadas

#SBATCH --job-name=OLHA_EU
# define o nome do job. Esse nome aparece nas listas de jobs e é útil para identificar o job.

#SBATCH --output=media_py%j.out
# Especifica o arquivo onde a saída padrão (stdout) do job será salva.

#SBATCH --ntasks=1
# Define o número de tarefas que o job executará. Neste caso, o job executa uma única tarefa.

#SBATCH --time=00:10:00
# Define o tempo máximo de execução para o job. Neste caso, o job tem um tempo limite de 10 minutos. Se o job exceder esse tempo, ele será automaticamente encerrado.

#SBATCH --partition=normal
# Especifica a partição (ou fila) onde o job será submetido. Aqui.

time python3 media_movel.py
#Executa o programa dentro do nó de computação.

Script SLURM para arquivos C++:

Como o C++ é uma linguagem que requer compilação, precisamos gerar o executável antes de preparar o arquivo .slurm.

Dentro da pasta SCRATCH, compile seu código .cpp para gerar o binário.

g++ media_movel.cpp -o sem_otimizacao
g++ -O2 media_movel.cpp -o otimizacao_O2
g++ -O3 media_movel.cpp -o otimizacao_O3
g++ -Ofast media_movel.cpp -o otimizacao_Ofast

media_cpp.slurm

#!/bin/bash
#SBATCH --job=OI_GALERA
# Define o nome do job. Esse nome aparece nas listas de jobs e é útil para identificar o job.

#SBATCH --output=media_cpp%j.out
# Especifica o arquivo onde a saída padrão (stdout) do job será salva.

#SBATCH --ntasks=1
# Define o número de tarefas que o job executará. Neste caso, o job executa uma única tarefa.

#SBATCH --time=00:10:00
# Define o tempo máximo de execução para o job. Neste caso, o job tem um tempo limite de 10 minutos. Se o job exceder esse tempo, ele será automaticamente encerrado.

#SBATCH --partition=normal
# Especifica a partição (ou fila) onde o job será submetido. Aqui, o job será submetido a fila "normal".


echo "========== SEM OTIMIZACAAAOOOO ========"
time ./sem_otimizacao

echo "========= OTIMIZACAO 02 ==============="
time ./otimizacao_O2

echo "======== OTIMIZACAO O3 ==============="
time ./otimizacao_O3

echo "=========== OFAST ESSA ==============="
time ./otimizacao_Ofast

# Executa os binários dentro do nó de computação.

Parte 2: Execução das Implementações no Cluster¶

Submissão dos Jobs:

Utilize o comando sbatch para submeter cada script SLURM ao cluster.

Exemplo:

sbatch media_py.slurm
sbatch media_cpp.slurm

Monitoramento dos Jobs:

Use o comando squeue para monitorar o status dos jobs.

Exemplo:

squeue

Análise dos Resultados:

Após a execução dos jobs, os resultados estarão disponíveis nos arquivos .out especificados em cada script SLURM.

Compare os tempos de execução dos programas no cluster.
Troque a fila de submissão no arquivo .slurm e compare o desempenho dos programas novamente
Analise como as diferentes arquiteturas de hardware dentro do cluster impactam o desempenho do código, compare também com os seus resultados obtidos executando na sua máquina local.
