Código Síncrono vs Assíncrono em CUDA¶
Objetivo da Aula¶

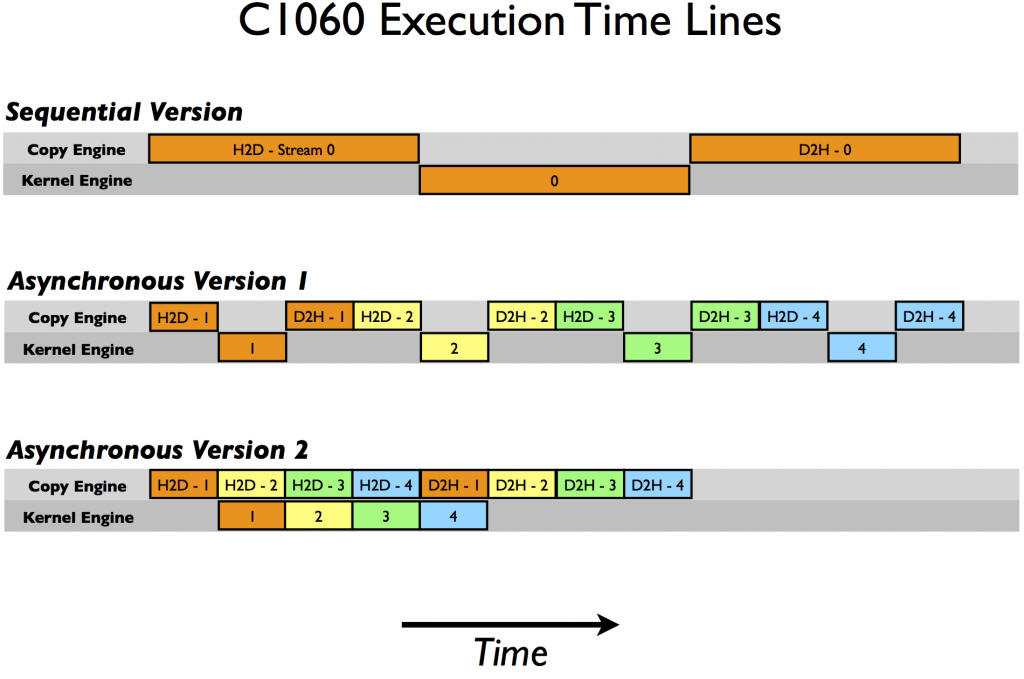

Mostrar, de forma visual e mensurável, a diferença entre:
- execução síncrona (um kernel ou cópia de memória por vez)
- execução assíncrona com streams (múltiplas operações em paralelo)
Preparação da conexão ssh com suporte ao X11¶
Se você está em um ambiente Linux ou MacOs¶
Acesse o Cluster Franky com interface gráfica redirecionada:
ssh -X usuario@head-node
Verifique se o redirecionamento X11 está ativo:
xclock
Deve aparecer um reloginho na sua tela, como esse:
Se você está em um ambiente Windows¶
Acesse o cluster pelo MobaXterm, não sabe do que eu estou falando? volte na aula02 na parte de conexão com o Cluster Franky
Profiling em GPU¶
O termo profiling refere-se ao processo de observar, registrar e analisar o comportamento de um programa enquanto ele é executado. Quando escrevemos aplicações CUDA, o código-fonte mostra o que queremos fazer, mas não revela como a GPU realmente executa as instruções, quanto tempo cada operação consome ou onde estão os gargalos. O profiling é justamente a ferramenta que nos permite “abrir a caixa preta” e enxergar o que está acontecendo dentro da GPU em tempo real.
Em um ambiente de HPC, medir e entender o desempenho é tão importante quanto escrever o código. Um kernel pode estar correto e ainda assim ser ineficiente, gastando mais tempo em cópias de memória do que em processamento, ou desperdiçando paralelismo por má organização das threads.
A Nvidia tem duas ferramentas de profiling para CPU, O Nsight Systems nsys fornece uma visão global da aplicação: ele registra a linha do tempo da execução, mostrando todas as chamadas CUDA, transferências de dados entre CPU e GPU, sincronizações e kernels. Ele é útil para entender o fluxo entre CPU e GPU e visualizar quando as operações acontecem de forma sequencial ou paralela.
Para começar, é preciso compilar o código:
#include <iostream>
#include <cuda_runtime.h>
#include <cstdlib>
#include <ctime>
#define LARGURA 3840
#define ALTURA 2160
// Kernel simples: inverte a intensidade do pixel
__global__ void inverter_pixels(unsigned char *imagem, int tamanho) {
int idx = blockIdx.x * blockDim.x + threadIdx.x;
if (idx < tamanho)
imagem[idx] = 255 - imagem[idx];
}
// Função auxiliar para medir tempo
float medir_tempo(cudaEvent_t start, cudaEvent_t stop) {
float ms = 0.0f;
cudaEventElapsedTime(&ms, start, stop);
return ms;
}
int main() {
srand(time(nullptr));
const int largura = LARGURA;
const int altura = ALTURA;
const int tamanho_total = largura * altura;
const size_t bytes_total = tamanho_total * sizeof(unsigned char);
std::cout << "Imagem sintética 4K gerada: "
<< largura << "x" << altura
<< " (" << (bytes_total / (1024.0 * 1024.0)) << " MB)\n";
// ===============================
// Alocação de memória no host
// ===============================
unsigned char *h_imagem = (unsigned char*)malloc(bytes_total);
unsigned char *h_saida = (unsigned char*)malloc(bytes_total);
for (int i = 0; i < tamanho_total; i++)
h_imagem[i] = rand() % 256;
// ===============================
// Alocação de memória na GPU
// ===============================
unsigned char *d_imagem;
cudaMalloc(&d_imagem, bytes_total);
// ===============================
// Medição com eventos CUDA
// ===============================
cudaEvent_t start, stop;
cudaEventCreate(&start);
cudaEventCreate(&stop);
cudaEventRecord(start);
// ===============================
// Cópia síncrona CPU → GPU
// ===============================
cudaMemcpy(d_imagem, h_imagem, bytes_total, cudaMemcpyHostToDevice);
// ===============================
// Execução do kernel
//=============================
int threads = 256;
int blocks = (tamanho_total + threads - 1) / threads;
inverter_pixels<<<blocks, threads>>>(d_imagem, tamanho_total);
// Espera o kernel terminar
cudaDeviceSynchronize();
// ===============================
// Cópia síncrona GPU → CPU
// ===============================
cudaMemcpy(h_saida, d_imagem, bytes_total, cudaMemcpyDeviceToHost);
// Marca o fim da região medida
cudaEventRecord(stop);
cudaEventSynchronize(stop);
float tempo_ms = medir_tempo(start, stop);
// ===============================
// Resultados
// ===============================
std::cout << "--------------------------------------------\n";
std::cout << "execução síncrona\n";
std::cout << "Tempo total: " << tempo_ms << " ms\n";
std::cout << "--------------------------------------------\n";
for (int i = 0; i < 10; i++) {
std::cout << "Pixel[" << i << "] "
<< (int)h_imagem[i] << " → "
<< (int)h_saida[i] << "\n";
}
// ===============================
// Liberação de recursos
// ===============================
cudaFree(d_imagem);
free(h_imagem);
free(h_saida);
cudaEventDestroy(start);
cudaEventDestroy(stop);
return 0;
}
Não se esqueça de carregar o módulo cuda
module load cuda/12.8.1
nvcc -O3 sincrono.cu -o sincrono
Para executar o binário no Cluster Franky, com suporte a GPU é assim:
srun --partition=gpu --gres=gpu:1 ./sincrono
Para analisar o comportamento em detalhe, com suporte ao profiler, o comando fica assim:
srun --partition=gpu --gres=gpu:1 nsys profile -o relatorio_sincrono --stats=true --trace=cuda,osrt ./sincrono
--trace=cuda Captura todas as chamadas CUDA: cudaMalloc, cudaMemcpy, cudaLaunchKernel, etc.
--trace=osrt Captura chamadas de sistema (CPU threads, sincronizações, alocações).
--stats=true Gera um relatório resumido no terminal
A saída vai ser algo parecido com isso:
Se quiser ver na interface gráfica, o comando é esse:
nsys-ui relatorio_sincrono.nsys-rep
Este código não tem otimizações, é apenas um código que foi portado pra GPU de forma síncrona e sem cuidados com o gerenciamento dos dados, agora vamos aplicar algumas otimizações:
#include <iostream>
#include <cuda_runtime.h>
#include <cstdlib>
#include <ctime>
#define NSTREAMS 2 // número de streams paralelas
#define LARGURA 3840
#define ALTURA 2160
// =======================================================
// Kernel simples: inverte a intensidade do pixel
// =======================================================
__global__ void inverter_pixels(unsigned char *imagem, int tamanho) {
int idx = blockIdx.x * blockDim.x + threadIdx.x;
if (idx < tamanho)
imagem[idx] = 255 - imagem[idx];
}
// =======================================================
// Mede tempo entre eventos CUDA
// =======================================================
float medir_tempo(cudaEvent_t start, cudaEvent_t stop) {
float ms = 0.0f;
cudaEventElapsedTime(&ms, start, stop);
return ms;
}
int main() {
std::srand(static_cast<unsigned>(std::time(nullptr)));
const int largura = LARGURA;
const int altura = ALTURA;
const int tamanho_total = largura * altura;
const size_t bytes_total = static_cast<size_t>(tamanho_total) * sizeof(unsigned char);
std::cout << "Imagem sintética 4K gerada: "
<< largura << "x" << altura << " ("
<< (bytes_total / (1024.0 * 1024.0)) << " MB)\n";
// =======================================================
// 1) Alocação de memória no host
// =======================================================
unsigned char *h_imagem = static_cast<unsigned char*>(std::malloc(bytes_total));
unsigned char *h_saida = static_cast<unsigned char*>(std::malloc(bytes_total));
for (int i = 0; i < tamanho_total; ++i)
h_imagem[i] = static_cast<unsigned char>(std::rand() % 256);
// =======================================================
// 2) Divisão da imagem entre as streams
// =======================================================
const int linhas_por_stream = altura / NSTREAMS;
const int pixels_por_stream = linhas_por_stream * largura;
const size_t bytes_por_stream = static_cast<size_t>(pixels_por_stream) * sizeof(unsigned char);
unsigned char *d_blocos[NSTREAMS];
cudaStream_t streams[NSTREAMS];
for (int i = 0; i < NSTREAMS; ++i) {
cudaMalloc(&d_blocos[i], bytes_por_stream);
cudaStreamCreate(&streams[i]);
}
// =======================================================
// 3) Criação de eventos para medir o tempo total e por stream
// =======================================================
cudaEvent_t start_total, stop_total;
cudaEventCreate(&start_total);
cudaEventCreate(&stop_total);
cudaEventRecord(start_total);
cudaEvent_t start_stream[NSTREAMS], stop_stream[NSTREAMS];
for (int i = 0; i < NSTREAMS; ++i) {
cudaEventCreate(&start_stream[i]);
cudaEventCreate(&stop_stream[i]);
}
// =======================================================
// 4) Execução assíncrona
// =======================================================
for (int i = 0; i < NSTREAMS; ++i) {
unsigned char *h_chunk_in = h_imagem + i * pixels_por_stream;
unsigned char *h_chunk_out = h_saida + i * pixels_por_stream;
cudaEventRecord(start_stream[i], streams[i]); // início da stream
// Cópia H2D assíncrona
cudaMemcpyAsync(d_blocos[i], h_chunk_in, bytes_por_stream,
cudaMemcpyHostToDevice, streams[i]);
// Kernel por stream
int threads = 256;
int blocks = (pixels_por_stream + threads - 1) / threads;
inverter_pixels<<<blocks, threads, 0, streams[i]>>>(d_blocos[i], pixels_por_stream);
// Cópia D2H assíncrona
cudaMemcpyAsync(h_chunk_out, d_blocos[i], bytes_por_stream,
cudaMemcpyDeviceToHost, streams[i]);
cudaEventRecord(stop_stream[i], streams[i]); // fim da stream
}
// =======================================================
// 5) Sincronização geral
// =======================================================
for (int i = 0; i < NSTREAMS; ++i)
cudaStreamSynchronize(streams[i]);
cudaEventRecord(stop_total);
cudaEventSynchronize(stop_total);
float tempo_total = medir_tempo(start_total, stop_total);
// =======================================================
// 6) Resultados
// =======================================================
std::cout << "--------------------------------------------\n";
std::cout << "Tempo total (assíncrono, host pageable): " << tempo_total << " ms\n";
std::cout << "--------------------------------------------\n";
for (int i = 0; i < NSTREAMS; ++i) {
float tempo_stream = medir_tempo(start_stream[i], stop_stream[i]);
std::cout << "Stream " << i << " → tempo: " << tempo_stream << " ms\n";
}
std::cout << "--------------------------------------------\n";
std::cout << "Amostra de pixels (antes e depois):\n";
for (int i = 0; i < 10; ++i) {
std::cout << "Pixel[" << i << "] "
<< static_cast<int>(h_imagem[i]) << " → "
<< static_cast<int>(h_saida[i]) << "\n";
}
// =======================================================
// 7) Liberação de recursos
// =======================================================
for (int i = 0; i < NSTREAMS; ++i) {
cudaFree(d_blocos[i]);
cudaStreamDestroy(streams[i]);
cudaEventDestroy(start_stream[i]);
cudaEventDestroy(stop_stream[i]);
}
cudaEventDestroy(start_total);
cudaEventDestroy(stop_total);
std::free(h_imagem);
std::free(h_saida);
return 0;
}
Vamos compilar
nvcc -O3 assincrono.cu -o assincrono
Vamos gerar o relatório:
srun --partition=gpu --gres=gpu:1 nsys profile -o relatorio_assincrono --stats=true --trace=cuda,osrt ./assincrono
Se você abrir esse relatório no Nsight UI, verá exatamente isso visualmente:
nsys-ui relatorio_assincrono.nsys-rep
O código melhorou, mas ainda da pra ajustar um detalhe muito importante!
Memória “pinned” (page-locked)¶
Em sistemas operacionais modernos, a memória RAM do host (CPU) é gerenciada virtualmente pelo sistema operacional. Isso quer dizer que o sistema pode mover páginas de memória entre RAM e disco (swap), e pode realocar fisicamente os blocos conforme necessário. Essa flexibilidade é ótima para multitarefa, mas traz um problema para a GPU: o DMA (Direct Memory Access) da placa precisa saber endereços físicos fixos para transferir dados diretamente da RAM para a memória da GPU.
Por padrão, quando você usa uma alocação comum em C++:
unsigned char* h_imagem = (unsigned char*)malloc(bytes_total);
essa memória é “pageable”, ou seja, o sistema operacional pode movê-la a qualquer momento. Quando a GPU precisa copiar dados dessa memória, o driver CUDA não consegue usar DMA direto, porque não tem garantia de que aqueles dados continuarão no mesmo lugar.
Então o que o driver faz é criar uma cópia intermediária temporária:
- Ele aloca um buffer “pinned” interno, invisível ao programador;
- Copia seus dados do buffer “pageable” para esse buffer “pinned”;
- Só então o DMA da GPU transfere do buffer “pinned” para a VRAM.
Esse caminho duplica o número de cópias e adiciona latência, o que significa que cudaMemcpy e cudaMemcpyAsync ficam mais lentos e menos eficientes.
O que muda com cudaMallocHost¶
Quando você usa:
cudaMallocHost(&h_imagem, bytes_total);
ou:
cudaHostAlloc(&h_imagem, bytes_total, cudaHostAllocDefault);
o driver CUDA solicita ao sistema operacional que fixe fisicamente essas páginas de memória na RAM.
Com isso, as transferências cudaMemcpy e cudaMemcpyAsync se tornam muito mais rápidas.
Mais importante ainda: as transferências assíncronas realmente funcionam como assíncronas.
Sem memória pinned, o comando:
cudaMemcpyAsync(d_ptr, h_ptr, size, cudaMemcpyHostToDevice, stream);
não é verdadeiramente assíncrono, o driver precisa bloquear temporariamente a CPU para copiar os dados da memória pageable para o buffer pinned interno. Na prática, o código se comporta quase como uma cópia síncrona.
Quando o host buffer é pinned, o cudaMemcpyAsync não precisa dessa etapa:
a GPU inicia a transferência imediatamente, em paralelo à execução dos kernels, utilizando o mecanismo de DMA dedicado.
É exatamente isso que permite sobreposição real de cópia e execução.
Cuidados e boas práticas¶
-
Não use pinned memory em excesso: Cada alocação pinned reduz a quantidade de memória que o sistema operacional pode gerenciar dinamicamente. Se você fixar demais, pode degradar o desempenho global da máquina (especialmente se houver swap ativado).
-
Ideal para buffers de I/O: Use pinned memory apenas para regiões de dados que serão realmente transferidas para a GPU. Em outras palavras: é para buffers de entrada e saída, não para todo o estado do programa.
-
Libere corretamente: Use
cudaFreeHost(ptr)(oucudaFree(ptr)se foi alocado comcudaMallocManaged) para liberar a memória. Isso garante que o driver devolva o controle das páginas ao sistema operacional.
Vamos aplicar a pinned memory no código para ele ficar assíncrono de verdade:
#include <iostream>
#include <cuda_runtime.h>
#include <cstdlib>
#include <ctime>
#define NSTREAMS 2 // número de streams paralelas
#define LARGURA 3840
#define ALTURA 2160
// =======================================================
// Kernel: inverte a intensidade do pixel
// =======================================================
__global__ void inverter_pixels(unsigned char *imagem, int tamanho) {
int idx = blockIdx.x * blockDim.x + threadIdx.x;
if (idx < tamanho)
imagem[idx] = 255 - imagem[idx];
}
// =======================================================
// Função auxiliar para medir tempo entre eventos
// =======================================================
float medir_tempo(cudaEvent_t start, cudaEvent_t stop) {
float ms = 0.0f;
cudaEventElapsedTime(&ms, start, stop);
return ms;
}
int main() {
srand(time(nullptr));
const int largura = LARGURA;
const int altura = ALTURA;
const int tamanho_total = largura * altura;
const size_t bytes_total = tamanho_total * sizeof(unsigned char);
std::cout << "Imagem sintética 4K gerada: "
<< largura << "x" << altura << " ("
<< (bytes_total / (1024.0 * 1024.0)) << " MB)\n";
// =======================================================
// 1) MEMÓRIA HOST "PINNED" (page-locked)
// =======================================================
unsigned char *h_imagem = nullptr;
unsigned char *h_saida = nullptr;
cudaMallocHost(&h_imagem, bytes_total); // pinned
cudaMallocHost(&h_saida, bytes_total); // pinned
for (int i = 0; i < tamanho_total; i++)
h_imagem[i] = rand() % 256;
// =======================================================
// 2) Divisão da imagem entre as streams
// =======================================================
const int linhas_por_stream = altura / NSTREAMS;
const int pixels_por_stream = linhas_por_stream * largura;
const size_t bytes_por_stream = pixels_por_stream * sizeof(unsigned char);
unsigned char *d_blocos[NSTREAMS];
cudaStream_t streams[NSTREAMS];
for (int i = 0; i < NSTREAMS; i++) {
cudaMalloc(&d_blocos[i], bytes_por_stream);
cudaStreamCreate(&streams[i]);
}
// =======================================================
// 3) Criação dos eventos de medição
// =======================================================
cudaEvent_t start_total, stop_total;
cudaEventCreate(&start_total);
cudaEventCreate(&stop_total);
cudaEventRecord(start_total);
cudaEvent_t start_stream[NSTREAMS], stop_stream[NSTREAMS];
for (int i = 0; i < NSTREAMS; i++) {
cudaEventCreate(&start_stream[i]);
cudaEventCreate(&stop_stream[i]);
}
// =======================================================
// 4) Execução assíncrona com overlap completo
// =======================================================
for (int i = 0; i < NSTREAMS; i++) {
unsigned char *h_chunk_in = h_imagem + i * pixels_por_stream;
unsigned char *h_chunk_out = h_saida + i * pixels_por_stream;
cudaEventRecord(start_stream[i], streams[i]); // início da stream
// Cópia H2D
cudaMemcpyAsync(d_blocos[i], h_chunk_in, bytes_por_stream,
cudaMemcpyHostToDevice, streams[i]);
// Kernel por stream
int threads = 256;
int blocks = (pixels_por_stream + threads - 1) / threads;
inverter_pixels<<<blocks, threads, 0, streams[i]>>>(d_blocos[i], pixels_por_stream);
// Cópia D2H
cudaMemcpyAsync(h_chunk_out, d_blocos[i], bytes_por_stream,
cudaMemcpyDeviceToHost, streams[i]);
cudaEventRecord(stop_stream[i], streams[i]); // fim da stream
}
// =======================================================
// 5) Sincronização geral
// =======================================================
for (int i = 0; i < NSTREAMS; i++)
cudaStreamSynchronize(streams[i]);
cudaEventRecord(stop_total);
cudaEventSynchronize(stop_total);
float tempo_total = medir_tempo(start_total, stop_total);
// =======================================================
// 6) Resultados
// =======================================================
std::cout << "--------------------------------------------\n";
std::cout << "Tempo total (assíncrono + pinned): " << tempo_total << " ms\n";
std::cout << "--------------------------------------------\n";
for (int i = 0; i < NSTREAMS; i++) {
float tempo_stream = medir_tempo(start_stream[i], stop_stream[i]);
std::cout << "Stream " << i << " → tempo: " << tempo_stream << " ms\n";
}
std::cout << "--------------------------------------------\n";
std::cout << "Amostra de pixels (antes e depois):\n";
for (int i = 0; i < 10; i++) {
std::cout << "Pixel[" << i << "] "
<< (int)h_imagem[i] << " → "
<< (int)h_saida[i] << "\n";
}
// =======================================================
// 7) Liberação de recursos
// =======================================================
for (int i = 0; i < NSTREAMS; i++) {
cudaFree(d_blocos[i]);
cudaStreamDestroy(streams[i]);
cudaEventDestroy(start_stream[i]);
cudaEventDestroy(stop_stream[i]);
}
cudaFreeHost(h_imagem);
cudaFreeHost(h_saida);
cudaEventDestroy(start_total);
cudaEventDestroy(stop_total);
return 0;
}
Vamos compilar
nvcc -O3 otimizado.cu -o otimizado
Vamos gerar o relatório:
srun --partition=gpu --gres=gpu:1 nsys profile -o relatorio_otimizado --stats=true --trace=cuda,osrt ./otimizado
Se você abrir esse relatório no Nsight UI, verá exatamente isso visualmente:
nsys-ui relatorio_otimizado.nsys-rep
SUA VEZ!!!¶
O código a seguir simula um processamento de imagem em GPU, onde uma imagem 4K é dividida em blocos e processada por duas funções distintas, uma que inverte os pixels e outra que altera a saturação.
Apesar de funcionar corretamente, o programa apresenta baixo desempenho e uso ineficiente da GPU.
Seu objetivo será analisar, otimizar e paralelizar o código, deixando ele assíncrono e eficiente.
Os Problemas de desempenho no código¶
- Usa memória pageable (
malloc), o que impede o uso de DMA direto. - Todas as operações são síncronas (
cudaMemcpy,cudaDeviceSynchronize), impedindo sobreposição. - Não há pipeline de execução: CPU e GPU trabalham de forma serial.
Código base¶
#include <iostream>
#include <cuda_runtime.h>
#include <cstdlib>
#include <ctime>
#define LARGURA 3840
#define ALTURA 2160
// =======================================================
// Kernel: inverte a intensidade do pixel
// =======================================================
__global__ void inverter_pixels(unsigned char *imagem, int tamanho) {
int idx = blockIdx.x * blockDim.x + threadIdx.x;
if (idx < tamanho)
imagem[idx] = 255 - imagem[idx];
}
// =======================================================
// Função auxiliar para medir tempo entre eventos
// =======================================================
float medir_tempo(cudaEvent_t start, cudaEvent_t stop) {
float ms = 0.0f;
cudaEventElapsedTime(&ms, start, stop);
return ms;
}
int main() {
srand(time(nullptr));
const int largura = LARGURA;
const int altura = ALTURA;
const int tamanho_total = largura * altura;
const size_t bytes_total = tamanho_total * sizeof(unsigned char);
std::cout << "Imagem sintética 4K gerada: "
<< largura << "x" << altura
<< " (" << (bytes_total / (1024.0 * 1024.0)) << " MB)\n";
// =======================================================
// 1) Alocação de memória no host
// =======================================================
unsigned char *h_imagem = (unsigned char*)malloc(bytes_total);
unsigned char *h_saida = (unsigned char*)malloc(bytes_total);
for (int i = 0; i < tamanho_total; i++)
h_imagem[i] = rand() % 256;
// =======================================================
// 2) Alocação de memória na GPU
// =======================================================
unsigned char *d_imagem;
cudaMalloc(&d_imagem, bytes_total);
// =======================================================
// 3) Medição com eventos CUDA
// =======================================================
cudaEvent_t start, stop;
cudaEventCreate(&start);
cudaEventCreate(&stop);
cudaEventRecord(start);
// =======================================================
// 4) Cópia síncrona CPU → GPU
// =======================================================
cudaMemcpy(d_imagem, h_imagem, bytes_total, cudaMemcpyHostToDevice);
// =======================================================
// 5) Execução do kernel
// =======================================================
int threads = 256;
int blocks = (tamanho_total + threads - 1) / threads;
inverter_pixels<<<blocks, threads>>>(d_imagem, tamanho_total);
cudaDeviceSynchronize(); // força a GPU a esperar o kernel
// =======================================================
// 6) Cópia síncrona GPU → CPU
// =======================================================
cudaMemcpy(h_saida, d_imagem, bytes_total, cudaMemcpyDeviceToHost);
// =======================================================
// 7) Finalização da medição
// =======================================================
cudaEventRecord(stop);
cudaEventSynchronize(stop);
float tempo_total = medir_tempo(start, stop);
// =======================================================
// 8) Resultados
// =======================================================
std::cout << "--------------------------------------------\n";
std::cout << "Processamento concluído - execução síncrona em GPU\n";
std::cout << "Tempo total: " << tempo_total << " ms\n";
std::cout << "--------------------------------------------\n";
for (int i = 0; i < 10; i++) {
std::cout << "Pixel[" << i << "] "
<< (int)h_imagem[i] << " → "
<< (int)h_saida[i] << "\n";
}
// =======================================================
// 9) Liberação de recursos
// =======================================================
cudaFree(d_imagem);
free(h_imagem);
free(h_saida);
cudaEventDestroy(start);
cudaEventDestroy(stop);
return 0;
}
