Exercícios - Convolução , CSR e Otimizações em GPU¶
Exercício 1¶
Considere uma imagem 4K (3840×2160 pixels) em grayscale representada como matriz I[x][y].
Quando aplicamos um filtro de convolução, como uma máscara Laplaciana, esse filtro é representado por uma matriz de pesos, como:
filtro Laplaciano 3×3:¶
M = | 0 -1 0 |
| -1 4 -1 |
| 0 -1 0 |
Ao aplicar o filtro sobre a imagem, é realizado uma operação de convolução que destaca as bordas da imagem realçando as figuras da imagem.

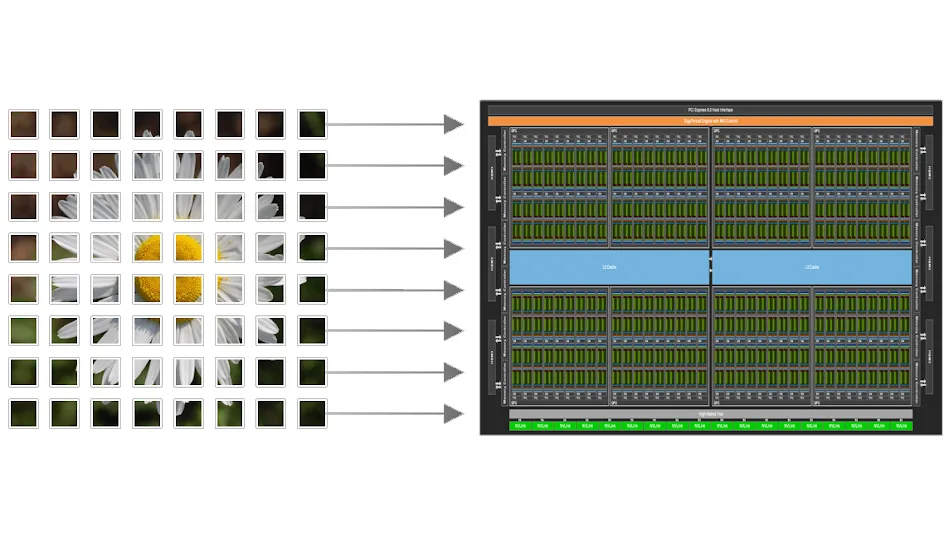

Otimize o código abaixo aplicando a a técnica CSR e paralelizando a convolução em GPU:
Rubrica¶
| Critério | Descrição | Peso |
|---|---|---|
| Compilação sem erros | O código compila corretamente usando nvcc, sem erros |
0.2 |
| Implementação em GPU | O código aplica corretamente a técnica de stencil para paralelizar a operação de convolução em GPU. | +1.5 |
| Implementação da técnica CSR | O código aplica corretamente a técnica CSR para otimizar o gerenciamento dos dados não nulos da matriz. | +1.5 |
| Uso correto do SLURM no Cluster Franky | Configurou corretamente o ambiente HPC (via srun ou sbatch), com parâmetros adequados de GPU. |
+0.3 |
| Total | 4.0 |
#include <iostream>
#include <vector>
#include <chrono>
#include <iomanip>
// Gera uma imagem binária com 4 quadrantes em padrão quad (0 e 255)
void gerarImagemQuad(std::vector<unsigned char>& imagem, int largura, int altura) {
for (int y = 0; y < altura; y++) {
for (int x = 0; x < largura; x++) {
bool direita = x >= largura / 2;
bool abaixo = y >= altura / 2;
if ((direita && !abaixo) || (!direita && abaixo))
imagem[y * largura + x] = 255;
else
imagem[y * largura + x] = 0;
}
}
}
// Mostra uma linha da imagem para visualização
void mostrarLinhaCentral(const std::vector<unsigned char>& imagem, int largura, int altura) {
int y_centro = altura / 2;
int inicio = y_centro * largura + (largura / 2) - 10;
std::cout << " (60 pixels centrais):\n[ ";
for (int i = 0; i < 60; i++) {
std::cout << (int)imagem[inicio + i] << " ";
}
std::cout << "]\n\n";
}
// Aplica o filtro Laplaciano 3x3 na imagem
void aplicarFiltroLaplaciano(const std::vector<unsigned char>& imagem, std::vector<unsigned char>& saida, int largura, int altura, double& tempo_ms) {
int N = largura * altura;
int kernel[3][3] = {
{ 0, -1, 0 },
{ -1, 4, -1 },
{ 0, -1, 0 }
};
std::vector<int> saida_i(N, 0);
auto t0 = std::chrono::high_resolution_clock::now();
// Convolução (sem processar as bordas)
for (int y = 1; y < altura - 1; y++) {
for (int x = 1; x < largura - 1; x++) {
int acc = 0;
for (int j = -1; j <= 1; j++) {
for (int i = -1; i <= 1; i++) {
int peso = kernel[j + 1][i + 1];
int val = (int)imagem[(y + j) * largura + (x + i)];
acc += peso * val;
}
}
saida_i[y * largura + x] = acc;
}
}
// Normalização (binária: borda vira 255, o resto vira 0)
for (int idx = 0; idx < N; idx++) {
int v = saida_i[idx];
saida[idx] = (v > 0) ? 255 : 0;
}
auto t1 = std::chrono::high_resolution_clock::now();
tempo_ms = std::chrono::duration<double, std::milli>(t1 - t0).count();
}
// Exibe a máscara Laplaciana usada
void mostrarMascara(int kernel[3][3]) {
std::cout << "\nMáscara utilizada:\n";
for (int j = 0; j < 3; j++) {
std::cout << "| ";
for (int i = 0; i < 3; i++) {
std::cout << std::setw(3) << kernel[j][i] << " ";
}
std::cout << "|\n";
}
}
int main() {
int largura = 3840;
int altura = 2160;
int N = largura * altura;
std::vector<unsigned char> imagem(N, 0);
std::vector<unsigned char> saida(N, 0);
std::cout << "=== IMAGEM ORIGINAL ===\n";
std::cout << "Resolução: " << largura << "x" << altura << " (" << N << " pixels)\n\n";
gerarImagemQuad(imagem, largura, altura);
mostrarLinhaCentral(imagem, largura, altura);
double tempo_ms = 0.0;
aplicarFiltroLaplaciano(imagem, saida, largura, altura, tempo_ms);
std::cout << "=== FILTRO LAPLACIANO 3x3 ===\n";
std::cout << "Tempo CPU: " << tempo_ms << " ms\n";
int kernel[3][3] = {
{ 0, -1, 0 },
{ -1, 4, -1 },
{ 0, -1, 0 }
};
mostrarMascara(kernel);
// Exibe amostra da imagem filtrada
int base = (altura / 2) * largura + (largura / 2);
std::cout << "\n Imagem filtrada, 60 pixels centrais:\n[ ";
for (int i = 0; i < 60; ++i)
std::cout << (int)saida[base + i] << " ";
std::cout << "]\n";
return 0;
}
Implementação
#include <iostream>
#include <cuda_runtime.h>
#define WIDTH 3840
#define HEIGHT 2160
#define N (WIDTH * HEIGHT)
// Máscara Laplaciana 3x3 em formato CSR
#define MASK_SIZE 9
#define NONZEROS 5
__constant__ int csr_values[NONZEROS] = { -1, -1, 4, -1, -1 };
__constant__ int csr_col_idx[NONZEROS] = { 1, 3, 4, 5, 7 };
__constant__ int csr_row_ptr[4] = { 0, 2, 3, 5 };
// Kernel CUDA: aplica filtro Laplaciano com máscara CSR
__global__ void filtro_laplaciano_csr(unsigned char *img_in, unsigned char *img_out, int largura, int altura) {
int x = blockIdx.x * blockDim.x + threadIdx.x;
int y = blockIdx.y * blockDim.y + threadIdx.y;
if (x >= 1 && x < largura - 1 && y >= 1 && y < altura - 1) {
int acc = 0;
for (int linha = 0; linha < 3; linha++) {
for (int i = csr_row_ptr[linha]; i < csr_row_ptr[linha + 1]; i++) {
int col = csr_col_idx[i];
int peso = csr_values[i];
int dx = (col % 3) - 1;
int dy = linha - 1;
int px = x + dx;
int py = y + dy;
int valor = img_in[py * largura + px];
acc += peso * valor;
}
}
img_out[y * largura + x] = (acc > 0) ? 255 : 0;
}
}
// Função: Gera imagem
void gerar_imagem_quad(unsigned char *imagem) {
for (int y = 0; y < HEIGHT; y++) {
for (int x = 0; x < WIDTH; x++) {
bool direita = x >= WIDTH / 2;
bool abaixo = y >= HEIGHT / 2;
imagem[y * WIDTH + x] = (direita != abaixo) ? 255 : 0;
}
}
}
// Mostra 20 pixels centrais da imagem
void mostrar_pixels_centrais(unsigned char *saida) {
int base = (HEIGHT / 2) * WIDTH + (WIDTH / 2);
std::cout << "Pixels centrais:\n[ ";
for (int i = 0; i < 60; ++i)
std::cout << (int)saida[base + i] << " ";
std::cout << "]\n";
}
// Lança kernel e mede tempo de execução
float aplicar_filtro_gpu(unsigned char *imagem, unsigned char *saida) {
dim3 threads(16, 16);
dim3 blocks((WIDTH + 15) / 16, (HEIGHT + 15) / 16);
cudaEvent_t start, stop;
cudaEventCreate(&start);
cudaEventCreate(&stop);
cudaEventRecord(start);
filtro_laplaciano_csr<<<blocks, threads>>>(imagem, saida, WIDTH, HEIGHT);
cudaEventRecord(stop);
cudaEventSynchronize(stop);
float ms = 0.0f;
cudaEventElapsedTime(&ms, start, stop);
return ms;
}
int main() {
unsigned char *imagem, *saida;
cudaMallocManaged(&imagem, N);
cudaMallocManaged(&saida, N);
gerar_imagem_quad(imagem);
float tempo = aplicar_filtro_gpu(imagem, saida);
std::cout << "Tempo GPU: " << tempo << " ms\n";
mostrar_pixels_centrais(saida);
cudaFree(imagem);
cudaFree(saida);
return 0;
}
Slurm
Submetendo com srun:
module load cuda/12.8.1
srun --partition=gpu --gres=gpu:1 ./binario_gpu
Submetendo com sbatch:
#!/bin/bash
#SBATCH --job-name=Ex01
#SBATCH --output=saida.out
#SBATCH --partition=gpu
#SBATCH --gres=gpu:1
#SBATCH --time=00:05:00
#SBATCH --mem=1G
module load cuda/12.8.1
./binario_gpu
Exercício 2¶
A computação do calculo de matrizes esparças podem apresentar gargalos de desempenho quando o número de elementos não nulos por linha é irregular.
Seu objetivo é aplicar técnicas de otimização para garantir desempenho na implementação abaixo:
Missões:
-

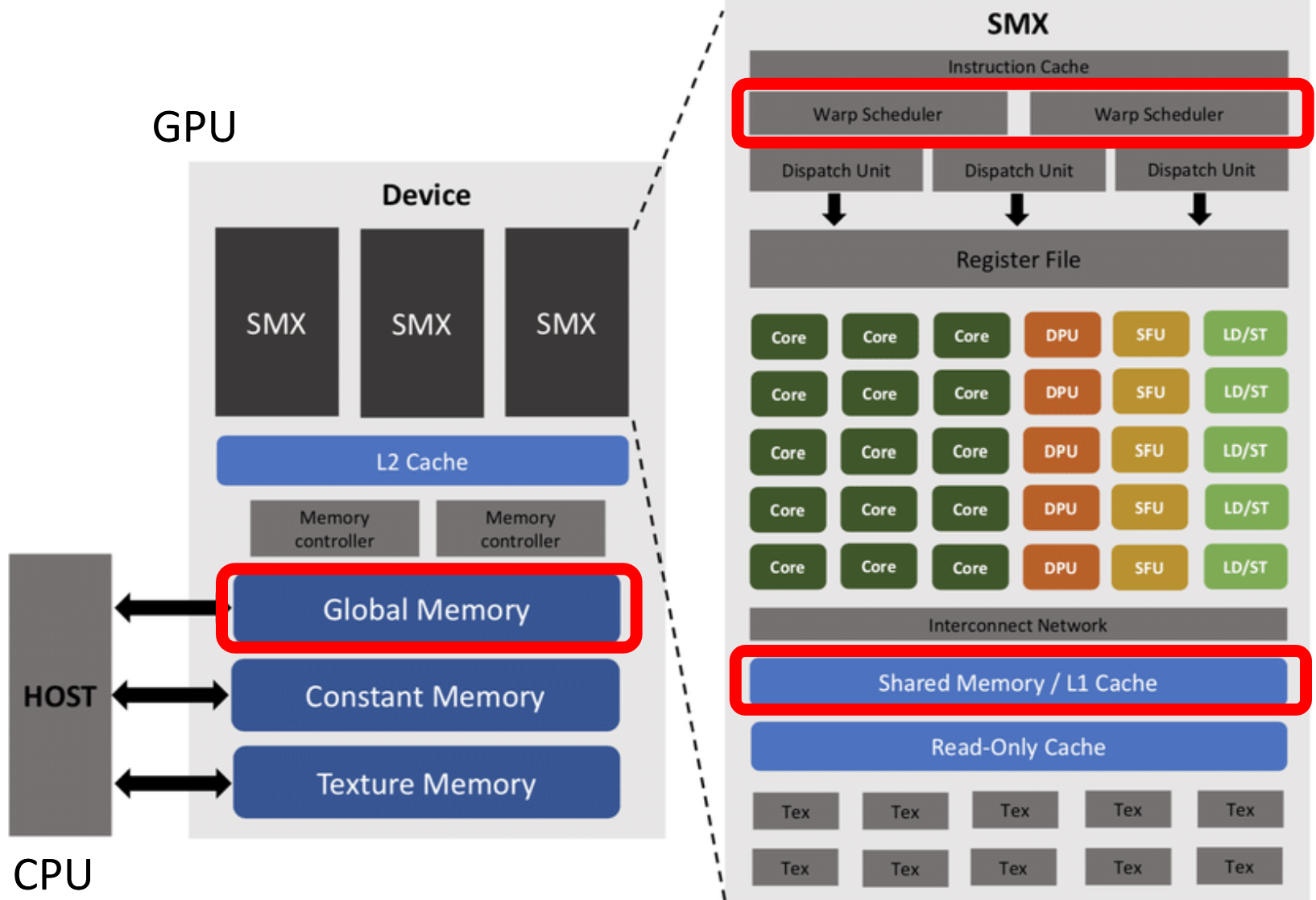

Faça uso eficiente de memória, garantindo boa localidade espacial;
-
Garanta uma configuração adequada de blocos e threads;
-
Utilize técnicas de profiling para medir adequadamente as melhorias do código otimizado.
Rúbrica¶
| Critério | Descrição | Peso |
|---|---|---|
| Compilação e execução sem erros | O código compila com nvcc e executa corretamente. |
0.2 |
| Implementação do kernel otimizado | Uso de memória compartilhada e boa localidade espacial. | 0.4 |
| Configuração eficiente de blocos/threads | Escolha adequada para maximizar desempenho. | 0.3 |
| Análise de desempenho | Análise de desempenho com base no profiling do código | 0.6 |
| Total | 1.5 |
#include <stdio.h>
#include <cuda_runtime.h>
__global__ void spmv_csr_ruim(const int *row_ptr, const int *col_idx, const float *val, const float *x, float *y, int N) {
int gid = threadIdx.x + blockIdx.x * blockDim.x;
// Cada thread processa apenas UMA linha, mesmo com baixa ocupação
if (gid < N) {
float acc = 0.0f;
for (int i = row_ptr[gid]; i < row_ptr[gid + 1]; i++) {
int col = col_idx[i];
acc += val[i] * x[col];
}
for (int j = 0; j < 10000; ++j) {
acc += 0.0f;
}
y[gid] = acc;
}
}
int main() {
const int N = 5; // 5x5 matriz esparsa
const int nnz = 10; // número de elementos não-nulos
int h_row_ptr[6] = {0, 2, 4, 6, 8, 10};
int h_col_idx[10] = {0, 1, 1, 2, 2, 3, 3, 4, 4, 0};
float h_val[10] = {1, 2, 3, 4, 5, 6, 7, 8, 9, 1};
float h_x[5] = {1, 1, 1, 1, 1};
float h_y[5] = {0};
int *d_row_ptr, *d_col_idx;
float *d_val, *d_x, *d_y;
cudaMalloc(&d_row_ptr, (N + 1) * sizeof(int));
cudaMalloc(&d_col_idx, nnz * sizeof(int));
cudaMalloc(&d_val, nnz * sizeof(float));
cudaMalloc(&d_x, N * sizeof(float));
cudaMalloc(&d_y, N * sizeof(float));
cudaMemcpy(d_row_ptr, h_row_ptr, (N + 1) * sizeof(int), cudaMemcpyHostToDevice);
cudaMemcpy(d_col_idx, h_col_idx, nnz * sizeof(int), cudaMemcpyHostToDevice);
cudaMemcpy(d_val, h_val, nnz * sizeof(float), cudaMemcpyHostToDevice);
cudaMemcpy(d_x, h_x, N * sizeof(float), cudaMemcpyHostToDevice);
dim3 block(32);
dim3 grid((N + block.x - 1) / block.x);
cudaEvent_t start, stop;
cudaEventCreate(&start);
cudaEventCreate(&stop);
cudaEventRecord(start);
spmv_csr_ruim<<<grid, block>>>(d_row_ptr, d_col_idx, d_val, d_x, d_y, N);
cudaEventRecord(stop);
cudaEventSynchronize(stop);
float ms = 0;
cudaEventElapsedTime(&ms, start, stop);
printf("Tempo kernel base (ruim): %f ms\n", ms);
cudaMemcpy(h_y, d_y, N * sizeof(float), cudaMemcpyDeviceToHost);
printf("y[0..4]: [ ");
for (int i = 0; i < N; i++) printf("%.0f ", h_y[i]);
printf("]\n");
cudaFree(d_row_ptr); cudaFree(d_col_idx); cudaFree(d_val);
cudaFree(d_x); cudaFree(d_y);
return 0;
}
Profiling
É importante sempre garantir que o modulo cuda foi carregado no ambiente:
module load cuda/12.8.1
srun --partition=gpu --gres=gpu:1 nsys profile -o relatorio --stats=true --trace=cuda,osrt ./binario
Lembre-se de executar mais de uma vez, a primeira execução sempre vai ser mais lenta!
