Revisão

Sistemas de HPC

O paralelismo em GPU se diferencia do paralelismo em CPU de várias formas, uma delas está na maneira como solicitamos recursos para o SLURM, primeiro de tudo é importante considerar que não é possível compartilhar o hardware da GPU com outros usuários, uma vez que a GPU é alocada para o seu job, só você terá acesso a GPU, desta forma, você pode alocar completamente a GPU, e esta é um boa prática, aproveitar o máximo possível o potencial da GPU. Para fazer a solicitação de GPU via slurm você precisa:

Carregar os modulos

Um sistema de HPC pode ter várias versões de drivers e módulos, é importante prestar atenção em qual versão do modulo você precisa trabalhar para garantir compatibilidade de drivers, para verificar a lista de módulos e drivers disponíveis para uma determinada instalação, utilize o comando:

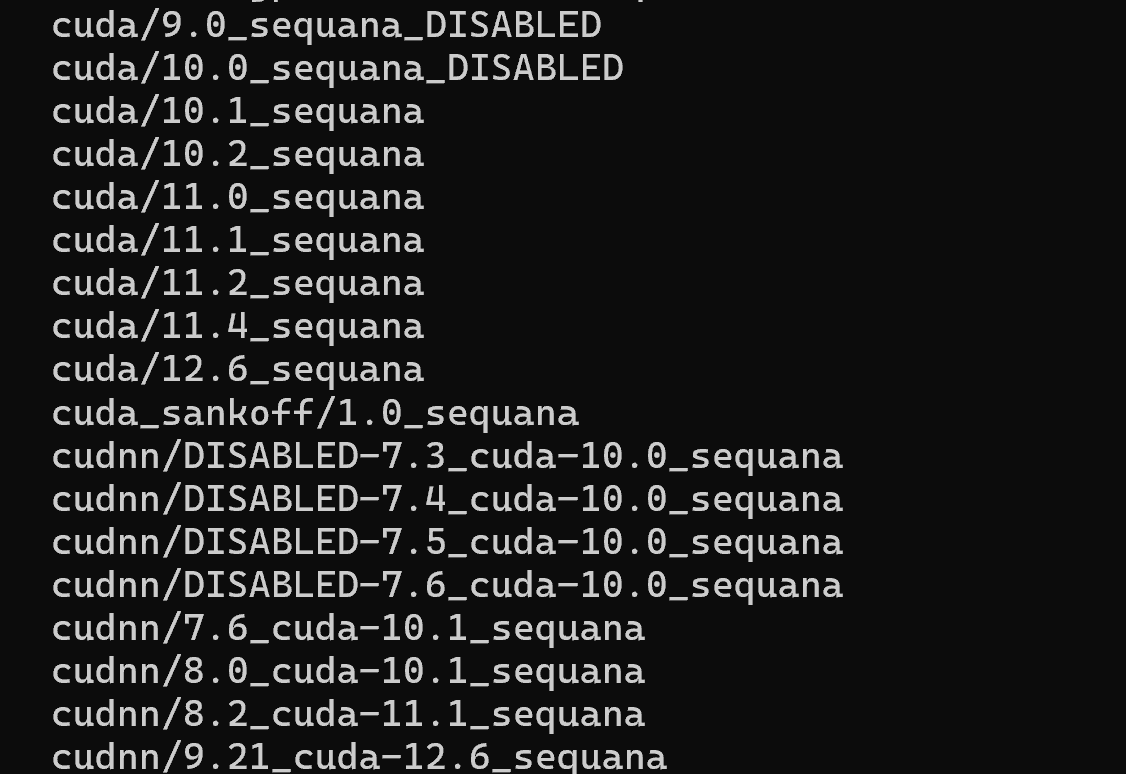

module avail cuda

Neste exemplo, filtramos a busca por cuda, desta forma, podemos visualizar todos os módulos e drivers disponíveis com esta interface

Observando as opções disponíveis do cuda, verificamos que a instalação mais atualizada é a cuda/12.6_sequana, então vamos carregar ela no ambiente

module load cuda/12.6_sequana

Uma vez carregado o módulo, é possível utilizar as ferramentas desta instalação em todo o ambiente, inclusive nos nós de computação.

Diretório Scratch

Assim que você conecta no Santos Dumont via SSH, usando algo como:

ssh -o MACs=hmac-sha2-256 seu_usuario@login.sdumont.lncc.br

Você cairá na pasta de projeto dentro do nó de login do Santos Dumont, com o comando pwd, é possível verificar o caminho do diretório que você está, que deverá ser algo como:

/prj/insperhpc/seu_usuario

O diretório de trabalho é o SCRATCH, somente neste ambiente os nós de computação terão acesso aos seus códigos e aos seus binários, então, logo que carregar os módulos necessários, troque para o diretório de trabalho:

cd /scratch/insperhpc/seu_usuario

Neste ambiente você pode clonar seus repositórios, organizar suas pastas, submeter seus jobs...

Informações úteis sobre os recursos do sistema

Para saber quais são as filas disponíveis para o seu usuário em um ambiente de HPC, você pode usar o seguinte comando:

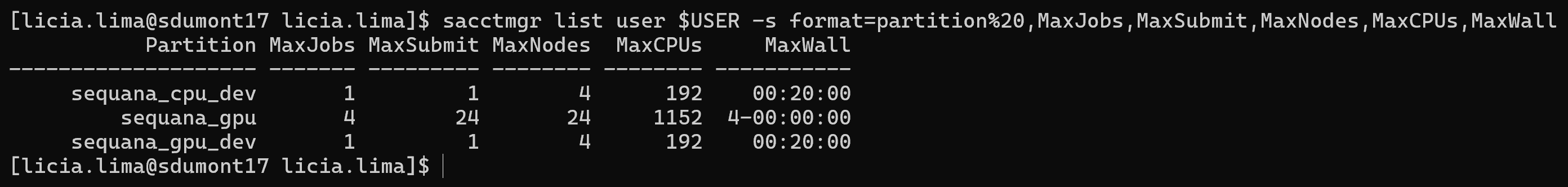

sacctmgr list user $USER -s format=partition%20,MaxJobs,MaxSubmit,MaxNodes,MaxCPUs,MaxWall

No caso do Santos Dumont, você deve ver algo como:

           Partition MaxJobs MaxSubmit MaxNodes  MaxCPUs     MaxWall
-------------------- ------- --------- -------- -------- -----------
     sequana_cpu_dev       1         1        4      192    00:20:00
         sequana_gpu       4        24       24     1152  4-00:00:00
     sequana_gpu_dev       1         1        4      192    00:20:00

Partition

É a “fila” do SLURM, o espaço do cluster onde seu job vai rodar. Cada partição tem características próprias: hardware específico, limites, prioridades.

No Santos Dumont:

• sequana_cpu_dev: CPUs para desenvolvimento rápido (jobs curtos).
• sequana_gpu: GPUs para produção (jobs longos, pesados).
• sequana_gpu_dev: GPUs para desenvolvimento (jobs curtos).

MaxJobs

Número máximo de jobs simultâneos em execução que você, pode ter naquela partição.

• 1 significa que você só pode rodar um job por vez na partição.
• 4 significa que você pode ter até quatro jobs rodando ao mesmo tempo.

Exemplo: Em sequana_gpu_dev, se você tentar rodar dois jobs simultâneos, o segundo fica na fila como pending esperando o primeiro terminar.

MaxSubmit

Número máximo de jobs pendentes ou rodando que você pode enviar para uma fila.

É o limite de quantas submissões o SLURM aceita de você.

• Em dev (sequana_cpu_dev): 1 Só um job enviado por vez.
• Em produção (sequana_gpu): 24 Você pode enviar 24 jobs para a fila se quiser.

MaxNodes

Quantos nós você pode reservar por job nessa partição.

• 4 significa que seu job pode ocupar até 4 nós simultâneos.
• Se você tentar usar --nodes=8 dentro dessa partição, o SLURM rejeita.

MaxCPUs

Número máximo de CPUs que você pode alocar por job.

Essa conta geralmente é:

MaxNodes × CPUs_por_nó = MaxCPUs

• sequana_cpu_dev: 4 nós × 48 CPUs = 192 CPUs
• sequana_gpu_dev: 4 nós × 48 CPUs = 192 CPUs
• sequana_gpu: 24 nós × 48 CPUs = 1152 CPUs

Isso não significa que você vai usar tudo, mas esse é o limite superior permitido para sua submissão.

MaxWall

O tempo máximo de duração que um job pode ter antes de ser morto.

Valores:

• 00:20:00 significa 20 minutos.
• 4-00:00:00 significa 4 dias.

Para saber detalhes sobre o hardware disponível em cada fila

Usamos o comando

scontrol show partition sequana_gpu_dev

Para saber informações detalhadas sobre o hardware disponível em determinada fila

PartitionName=sequana_gpu_dev
   AllowGroups=ALL AllowAccounts=ALL AllowQos=ALL
   AllocNodes=ALL Default=NO QoS=defaultgpu
   DefaultTime=00:20:00 DisableRootJobs=NO ExclusiveUser=NO GraceTime=0 Hidden=NO
   MaxNodes=UNLIMITED MaxTime=UNLIMITED MinNodes=0 LLN=NO MaxCPUsPerNode=UNLIMITED MaxCPUsPerSocket=UNLIMITED
   Nodes=sdumont[8029-8055,8060-8083,8085-8091,8093-8095]
   PriorityJobFactor=40 PriorityTier=40 RootOnly=NO ReqResv=NO OverSubscribe=NO
   OverTimeLimit=NONE PreemptMode=OFF
   State=UP TotalCPUs=2928 TotalNodes=61 SelectTypeParameters=NONE
   JobDefaults=DefCpuPerGPU=12,DefMemPerGPU=94000
   DefMemPerCPU=8000 MaxMemPerNode=UNLIMITED
   TRES=cpu=2928,mem=22875G,node=61,billing=2928,gres/gpu=244

De forma resumida, a sequana_gpu e a sequana_gpu_dev tem essas características:

Fila	Nós	CPUs Totais	GPUs Totais	Memória Total	CPUs por GPU (default)	Memória por GPU (default)
sequana_gpu_dev	61	2928	244	22.8 TB	12 CPUs/GPU	94 GB/GPU
sequana_gpu	87	4176	348	32.6 TB	12 CPUs/GPU	94 GB/GPU

Ambas as filas são de GPU's V100 com 32 GB de VRAM.

Submetendo um job com suporte a GPU

Considerando as informações sobre filas disponíveis e as configurações de hardware de cada fila, você pode submeter o seu job de duas formas diferentes:

Comando srun

Com o srun, você pode solicitar um terminal para executar o seu job de forma rápida, você pode ou não, salvar o output desta execução, se quiser salvar o output, faça a submissão do job desta forma:

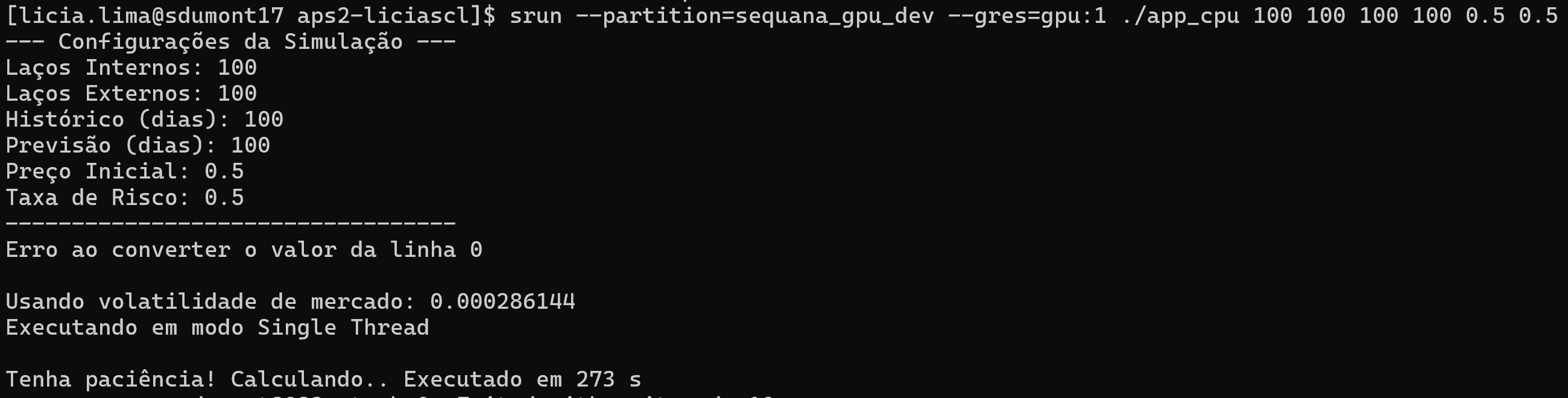

srun --partition=sequana_gpu_dev --gres=gpu:1 --output=saida.txt ./seu_binario

Esse comando pede ao SLURM que execute imediatamente um programa dentro da partição sequana_gpu_dev, reservando uma GPU, e salvando todo o output em saida.txt.

srun

É o comando do SLURM usado para executar jobs interativos ou iniciar processos paralelos dentro de alocações já existentes.

• Se a partição tiver recurso livre, ele roda agora.
• Se não tiver, seu comando fica pending até conseguir GPU.

--partition=sequana_gpu_dev

Define em qual fila você quer rodar.

sequana_gpu_dev é a fila de GPUs, com tempo máximo de 20 minutos.

Se você rodasse na sequana_gpu, poderia usar jobs longos, mas com maior concorrência.

--gres=gpu:1

Aqui você está dizendo:

“Reserve 1 GPU para mim”.

Se você colocar --gres=gpu:4, estaria pedindo quatro GPUs.

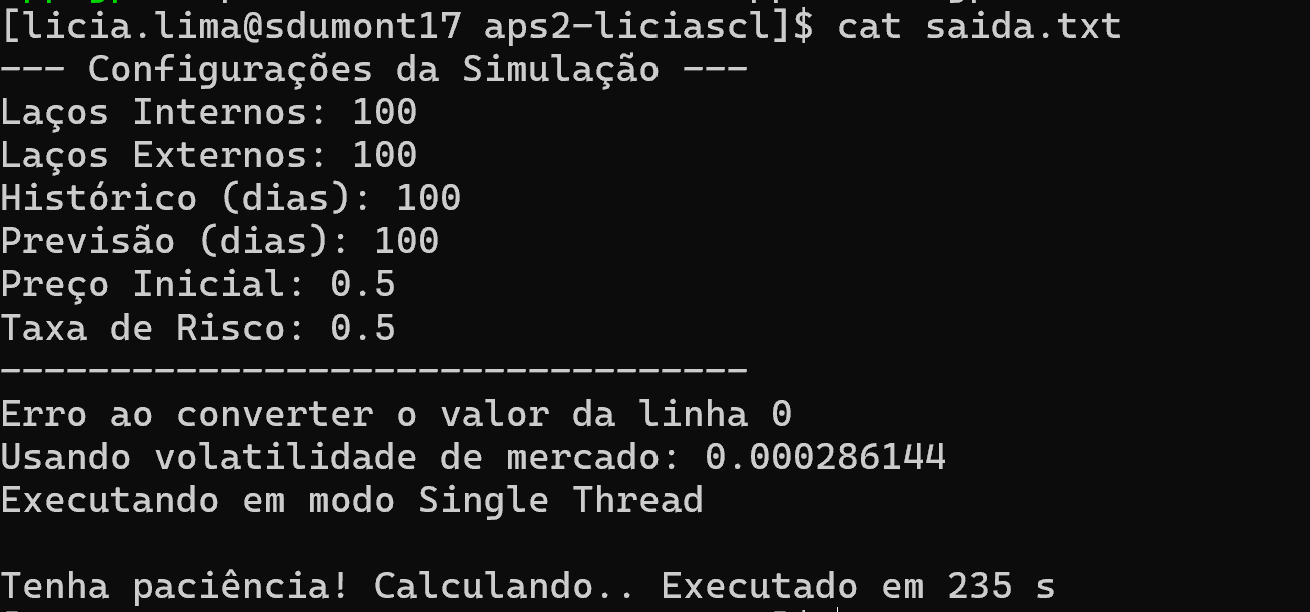

--output=saida.txt

Tudo o que normalmente apareceria no seu terminal é redirecionado para um arquivo.

Se não colocar esse parâmetro, o output aparece diretamente no terminal.

Comando sbatch

Se você precisa executar um código que vai ficar rodando sem a sua supervisão, é melhor usar o sbatch, pois o sbatch executa em background.

Um sbatch direto ao ponto para executar um código em GPU seria assim:

#!/bin/bash
#SBATCH --job-name=exemplo_gpu
#SBATCH --output=saida_%j.txt
#SBATCH --time=00:10:00
#SBATCH --gres=gpu:1
#SBATCH --partition=sequana_gpu_dev
#SBATCH --mem=1G


module load cuda/12.6_sequana

./seu_binario

Passando um código sequencial em CPU para GPU usando CUDA

Vamos começar com um programa C++ simples que soma os elementos de dois arrays, cada um com um milhão de elementos.

#include <iostream>
#include <math.h>

// function to add the elements of two arrays
void add(int n, float *x, float *y)
{
  for (int i = 0; i < n; i++)
      y[i] = x[i] + y[i];
}

int main(void)
{
  int N = 1<<20; // 1M elements

  float *x = new float[N];
  float *y = new float[N];

  // initialize x and y arrays on the host
  for (int i = 0; i < N; i++) {
    x[i] = 1.0f;
    y[i] = 2.0f;
  }

  // Run kernel on 1M elements on the CPU
  add(N, x, y);

  // Check for errors (all values should be 3.0f)
  float maxError = 0.0f;
  for (int i = 0; i < N; i++)
    maxError = fmax(maxError, fabs(y[i]-3.0f));
  std::cout << "Max error: " << maxError << std::endl;

  // Free memory
  delete [] x;
  delete [] y;

  return 0;
}

Primeiro, compile e execute esse programa C++. Coloque o código acima em um arquivo e salve como add.cpp, e então compile com o compilador C++.

g++ add.cpp -o add

Depois execute:

./add
Max error: 0.000000

Para passa esse código para a GPU, primeiro, precisa transformar a função add em uma função que a GPU pode executar, chamada de kernel em CUDA. Para fazer isso, é preciso adicionar o especificador global à função, o que diz ao compilador CUDA C++ que essa é uma função que roda na GPU e pode ser chamada a partir de código da CPU.

// Kernel function to add the elements of two arrays
__global__
void add(int n, float *sum, float *x, float *y)
{
  for (int i = 0; i < n; i++)
    sum[i] = x[i] + y[i];
}

Essa função global é conhecida como kernel CUDA e roda na GPU. Código que roda na GPU é frequentemente chamado de device code, enquanto código que roda na CPU é chamado de host code.

Para computar na GPU, precisa alocar memória acessível pela GPU. Unified Memory (Memória Unificada) no CUDA facilita isso ao fornecer um único espaço de memória acessível por todas as GPUs e CPUs do sistema. Para alocar dados em memória unificada, da pra usar o cudaMallocManaged(), que retorna um ponteiro acessível tanto pelo host (CPU) quanto pelo device (GPU). Para liberar os dados, basta passar o ponteiro para cudaFree().

// Allocate Unified Memory -- accessible from CPU or GPU
float *x, *y, *sum;
cudaMallocManaged(&x, N*sizeof(float));
cudaMallocManaged(&y, N*sizeof(float));

...

// Free memory
cudaFree(x);
cudaFree(y);

Lançamentos de kernel CUDA são especificados usando a sintaxe com três sinais de maior: <<< >>>. Só preciso adicioná-la na chamada de add antes da lista de parâmetros.

add<<<1, 1>>>(N, sum, x, y);

Essa linha lança uma thread da GPU para executar add().

Só falta mais uma coisa: preciso que a CPU espere até que o kernel esteja terminado antes de acessar os resultados (porque lançamentos de kernel CUDA não bloqueiam a thread da CPU que o chamou). Para isso, basta chamar cudaDeviceSynchronize() antes de fazer a verificação final de erro na CPU.

O código completo:

#include <iostream>
#include <math.h>

// Kernel function to add the elements of two arrays
__global__
void add(int n, float *x, float *y)
{
  for (int i = 0; i < n; i++)
    y[i] = x[i] + y[i];
}

int main(void)
{
  int N = 1<<20;
  float *x, *y;

  // Allocate Unified Memory – accessible from CPU or GPU
  cudaMallocManaged(&x, N*sizeof(float));
  cudaMallocManaged(&y, N*sizeof(float));

  // initialize x and y arrays on the host
  for (int i = 0; i < N; i++) {
    x[i] = 1.0f;
    y[i] = 2.0f;
  }

  // Run kernel on 1M elements on the GPU
  add<<<1, 1>>>(N, x, y);

  // Wait for GPU to finish before accessing on host
  cudaDeviceSynchronize();

  // Check for errors (all values should be 3.0f)
  float maxError = 0.0f;
  for (int i = 0; i < N; i++) {
    maxError = fmax(maxError, fabs(y[i]-3.0f));
  }
  std::cout << "Max error: " << maxError << std::endl;

  // Free memory
  cudaFree(x);
  cudaFree(y);
  return 0;
}

Arquivos CUDA têm a extensão .cu. Então salve esse código em um arquivo chamado add.cu e compile com o nvcc, o compilador CUDA C++.

nvcc add.cu -o add_cuda
./add_cuda
Max error: 0.000000

Isso é apenas o primeiro passo, porque da forma como está, esse kernel só funciona para uma única thread.

Nos próximos passos é importante entender como gerenciar memória adequadamente, como funciona a divisão lógica dentro da GPU e, para implementações mais complexas, é legal entender como programar de forma assíncrona. O material sobre os próximos passos estão disponíveis nas aulas anteriores.

Referência: https://developer.nvidia.com/blog/even-easier-introduction-cuda/
