Periférico para controlar matriz de led da família WS281x¶

Alunos: Manoela Cirne Lima de Campos / Wesley Gabriel Albano da Silva
Curso: Engenharia da Computação
Semestre: 9
Contato: manoelaclc@al.insper.edu.br / wesleygas@al.insper.edu.br
Ano: 2020

Começando¶

Para seguir esse tutorial é necessário:

Hardware: DE10-Standard e matriz de leds WS2812 AdaFruit
Softwares: Quartus 18.01
Documentos: DE10-Standard_User_manual.pdf Funcionamento dos leds

Como funciona a matriz de leds¶

A fita que foi utilizada tem 276 leds e em cada led existem 3 pixeis (RGB na orgem GBR). A intensidade com que cada pixel será acionado ditará a cor de cada led.

Os leds são independentes e têm 24 bits programáveis, 8 para verde, 8 para o azul e 8 para o vermelho. Cada LED coleta os dados utilizando os primeiros 24 bits enviados ao pino DIN, os próximos bits são enviados diretamente para o DOUT, podendo ser utilizado por um outro LED e assim por diante. Cada bit é representado por um sinal de aproximadamente 1300 nano segundos. Um bit 1 corresponde a um sinal com 950 nano segundos em high e 250 nano segundos em low e um bit 0 corresponde a um sinal com 333 nano segundo em high e 977 nano segundos em low.

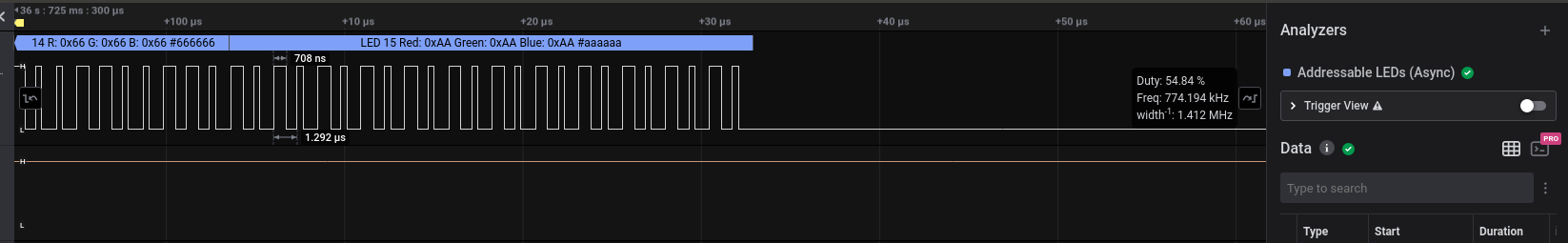

Figura 1 - Tempo de high e low para a escrita do bit 1

Para reiniciar a escrita no led0 deve existir um espaço de tempo entre os pulsos igual ou maior que 70 micro segundos.

figura 2 - Espaço de tempo entre dados para voltar para o led 0

Para converter isso para a FPGA, que tem clock de 50Mhz a informação enviada deve permanecer a mesma por alguns clocks. Para executar um bit com valor 1 é necessário descartar 40 clock depois de acionado o high e 20 clocks depois do low e para o bit 0 é preciso descartar 17 clocks depois do high e 43 depois do low. Para voltar a escrever no led0 20000 clocks são descartados.

Na tabela abaixo:

T0H é tempo em high para bit 0
T0L é tempo em low para bit 0
T1H é tempo em high para bit 1
T1L é tempo em low para bit 1
RES é tempo em low para voltar ao led0

	Tempo (ns)	Clock (u)
T0H	333	17
T0L	937	43
T1H	958	40
T1L	252	20
RES	70000	20000

Conectando a matriz de leds na FPGA¶

Para conectar a matriz de led na FPGA o pino de data deve ser configurado no pin planer. Lembrando que a FPGA já tem um pino 5V e o ground.

Note

Lembre-se que o ground da placa e da matriz devem estar conectados para que os pulsos sejam detectados corretamente.

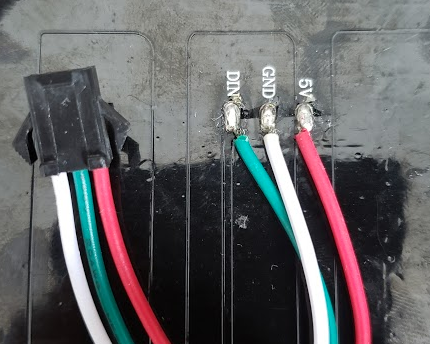

figura 4 - Conectores da matriz de led

Códigos em VHDL¶

Serão necessário 4 códigos em vhdl:

Máquina de estados: Define e aplica os tempos de delay dependendo das informações contidas na memória.

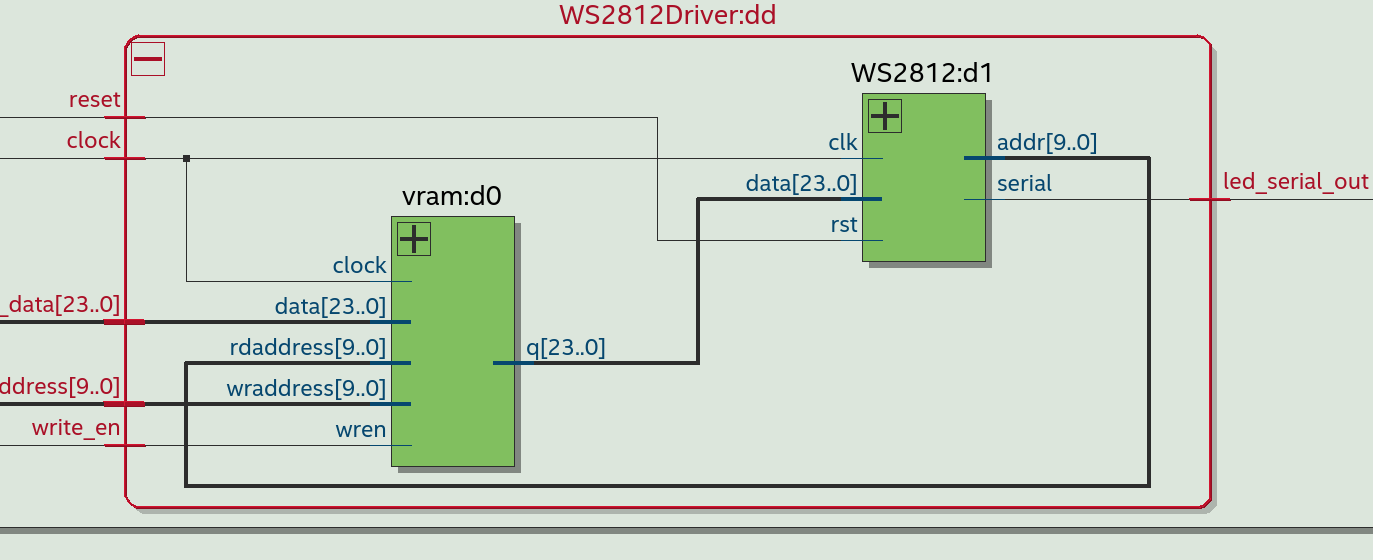

Driver: Conecta a memória e a máquina de estados.
GlueLogic: Logica de conexão do perifério no barramento Avalon.
Vram: Memória

Para criar a RAM é necessário seguir os passos a seguir.

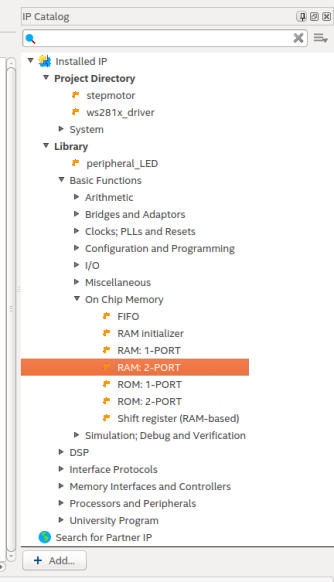

Na janela IP Catalog à direita no quartus você encontra a RAM que deve ser configurada.

figura 5 - Modelo da RAM

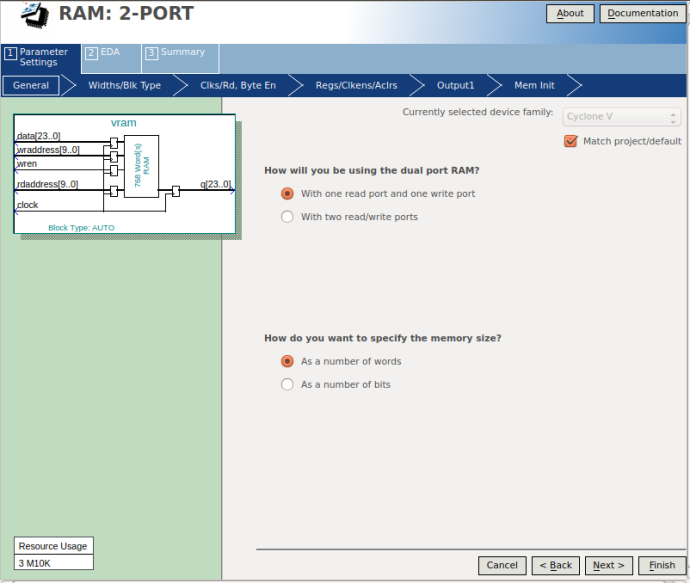

Na próxima etapa deve ser ecolhida uma RAM com escrita e leitura e o tipo de dado deve ser words, para organizar de maneira a facilitar a visualização dos dados.

figura 6 - Modelo da RAM

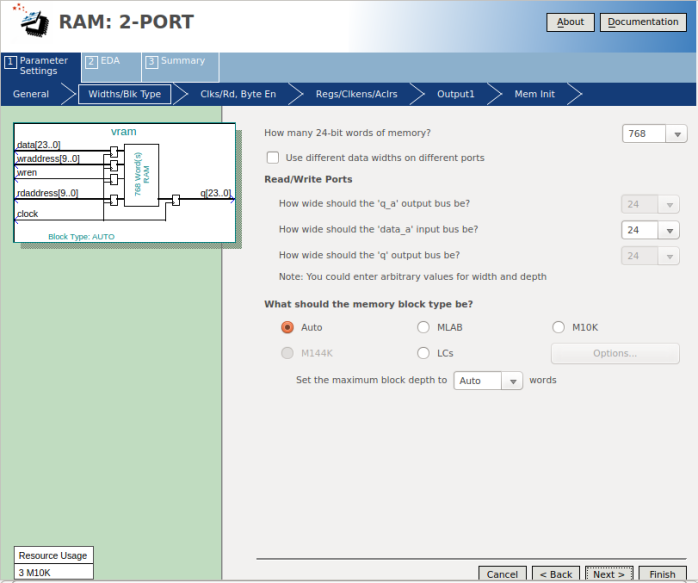

Na próxima etapa deve ser escolhidos dados de 24 bits, que é a informação completa de cada led, como descrito acima.

figura 7 - Modelo da RAM

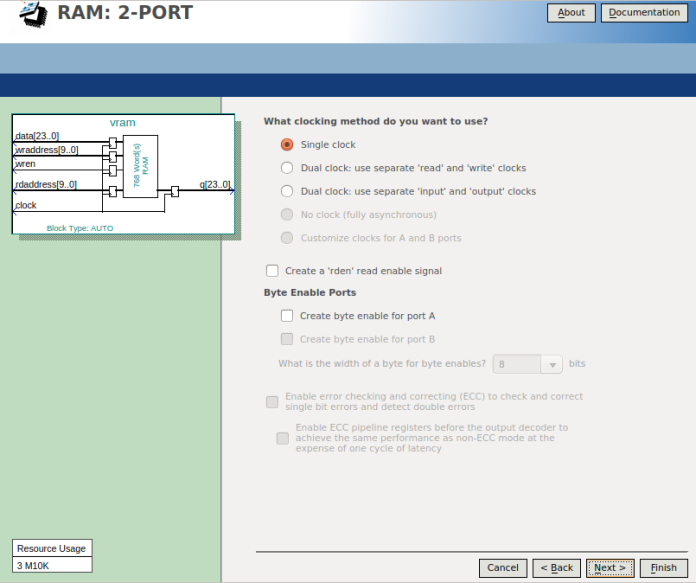

Como só temos um clock na FPGA e todas, manteremos com 1 clock essa configuração.

figura 8 - Modelo da RAM

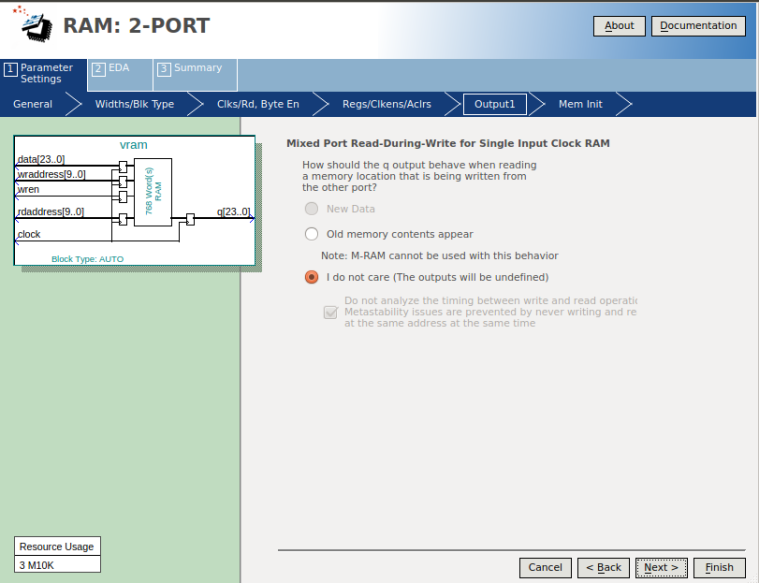

A chance de acontecer uma leitura e uma escrita ao mesmo tempo é baixa e os problemas gerados caso isso aconteça não são relevantes.

figura 9 - Modelo da RAM

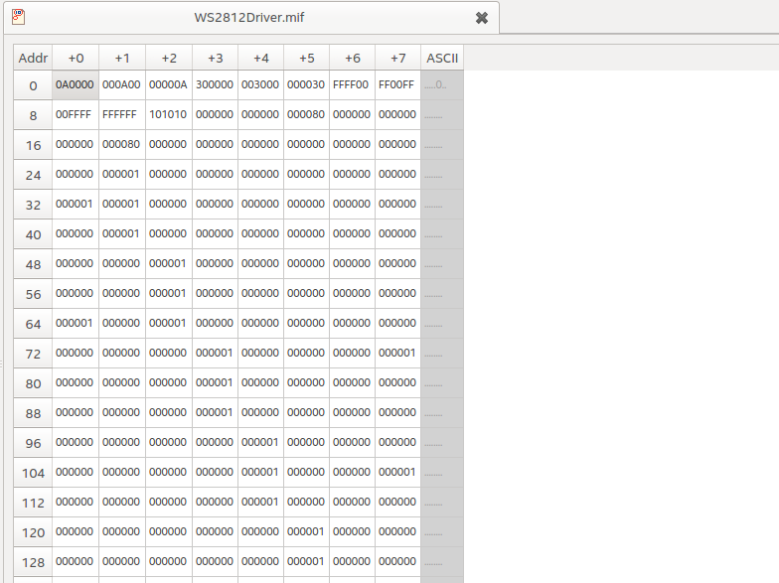

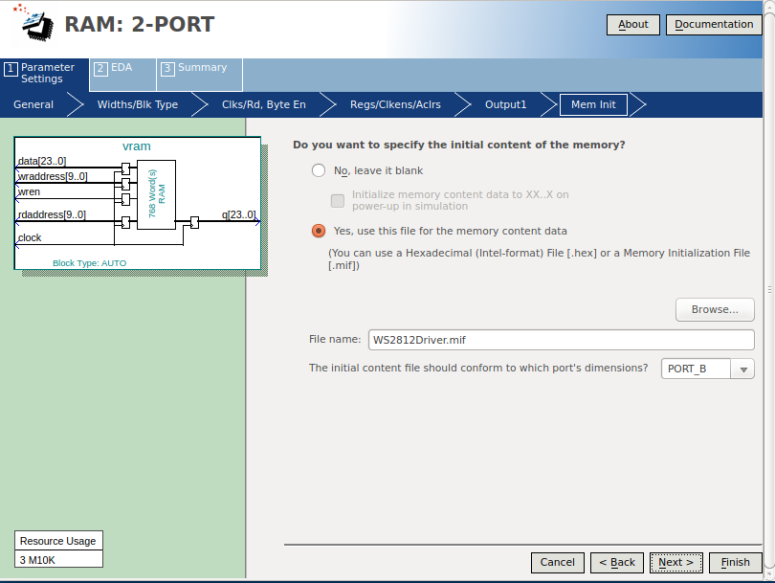

Um arquivo .mif deve ser criado para que o periférico seja incializado corretamente. Se esse arquivo for modificado antes da programação da placa os leds devem ficar acesos logo na inicialização.

figura 10 - Criar arquivo .mif

figura 11 - Arquivo .mif criado

A memória criada acima foi modificada para aceitar leitura e escrita simultanemante. O código pronto se encontra abaixo, junto com os outros vhdls necessários para a implementação do periférico.

Código da máquina de estadosCódigo do DriverGlueLogicVRAM

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity WS2812 is
    generic (
        pixel_count      : integer := 768;
        clock_frequency : integer := 50_000_000 -- Hertz
    );
    port (
        clk  : in std_logic;
        rst  : in std_logic;
        data : in std_logic_vector(23 downto 0); -- for testbench validation only
        addr : out std_logic_vector(9 downto 0);
        serial : out std_logic
    );
end entity WS2812;

architecture arch of WS2812 is

    constant T0H : integer := 17;
    constant T0L : integer := 43; -- compensate for state changes
    constant T1H : integer := 40;
    constant T1L : integer := 20; -- compensate for state changes
    constant RES : integer := 20000;

    --type LED_ring is array (0 to (pixel_count - 1)) of std_logic_vector(23 downto 0);
    type state_machine is (load, sending, send_bit, reset);

begin
    process
        variable state : state_machine := reset;
        variable GRB : std_logic_vector(23 downto 0) := x"000000";
        variable delay_high_counter : integer := 0;
        variable delay_low_counter : integer := 0;
        variable index : integer := 0;
        variable bit_counter : integer := 0;

    begin
        wait until rising_edge(clk);
        case state is
            when load => -- Update GRB with data coming from RAM
                        GRB := data;
                        bit_counter := 24;
                        state := sending;
            when sending =>
                    if (bit_counter > 0) then
                        bit_counter := bit_counter - 1;
                        if GRB(bit_counter) = '1' then
                            delay_high_counter := T1H;
                            delay_low_counter := T1L;
                        else
                            delay_high_counter := T0H;
                            delay_low_counter := T0L;
                        end if;
                        state := send_bit;
                    else
                        if (index < (pixel_count - 1)) then
                            index := index + 1;
                            addr <= std_logic_vector(to_unsigned(index, addr'length));
                            state := load;
                        else
                            delay_low_counter := RES;
                            state := reset;
                        end if;
                    end if;
            when send_bit =>
                    if (delay_high_counter > 0) then
                        serial <= '1';
                        delay_high_counter := delay_high_counter - 1;
                    elsif (delay_low_counter > 0) then
                            serial <= '0';
                            delay_low_counter := delay_low_counter - 1;
                    else
                        state := sending;
                    end if;
            when reset =>
                    if (delay_low_counter > 0) then
                        serial <= '0';
                        delay_low_counter := delay_low_counter - 1;
                    else
                        index := 0;
                        addr <= std_logic_vector(to_unsigned(index, addr'length));
                        state := load;
                    end if;
            when others => null;
        end case;
    end process;
end arch;

library IEEE;
use IEEE.std_logic_1164.all;

entity WS2812Driver is
    port (
        -- Gloabals
        clock   : in  std_logic;
        reset    : in std_logic;

        -- I/Os
        led_serial_out : out std_logic;
        wraddress        : in std_logic_vector(9 downto 0);
        input_data   : in std_logic_vector(23 downto 0);
        wren             :  in std_logic

);
end entity WS2812Driver;

architecture rtl of WS2812Driver is

signal debug_led : std_logic_vector(23 downto 0) := (others => '0');
signal driver_data : std_logic_vector(23 downto 0) := (others => 'X');
signal raddress : std_logic_vector(9 downto 0);

component WS2812 is
    generic (
        pixel_count      : integer := 768;
        clock_frequency : integer := 50_000_000 -- Hertz
    );
    port (
        clk : in std_logic := 'X';
        rst : in std_logic := '0';
        data : in std_logic_vector(23 downto 0) := (others => 'X');
        addr : out std_logic_vector(9 downto 0);
        serial : out std_logic := '1'
    );
end component WS2812;

component vram
    PORT
    (
        clock       : IN STD_LOGIC  := '1';
        data        : IN STD_LOGIC_VECTOR (23 DOWNTO 0);
        rdaddress       : IN STD_LOGIC_VECTOR (9 DOWNTO 0);
        wraddress       : IN STD_LOGIC_VECTOR (9 DOWNTO 0);
        wren        : IN STD_LOGIC  := '0';
        q       : OUT STD_LOGIC_VECTOR (23 DOWNTO 0)
    );
end component;

begin

    d0 : component vram
        port map (
            clock => clock,
            data => input_data,
            rdaddress => raddress,
            wraddress => wraddress,
            wren => wren,
            q => driver_data
        );

    d1 : component WS2812
        generic map (
            pixel_count => 768,
            clock_frequency => 50_000_000
        )
        port map (
            clk => clock,
            rst => reset,
            data => driver_data,
            addr => raddress,
            serial => led_serial_out
        );

end rtl;

library IEEE;
use IEEE.std_logic_1164.all;

entity ws281x_MM is
    port (
        -- Globals
        clk                : in  std_logic                     := '0';
        reset              : in  std_logic                     := '0';
        serial_out : out std_logic;
        -- Avalon Memmory Mapped Slave
        avs_address     : in  std_logic_vector(9 downto 0)  := (others => '0');
        avs_read        : in  std_logic                     := '0';
        avs_readdata    : out std_logic_vector(31 downto 0) := (others => '0');
        avs_write       : in  std_logic                     := '0';
        avs_writedata   : in  std_logic_vector(31 downto 0) := (others => '0')
    );
end entity ws281x_MM;

architecture rtl of ws281x_MM is

component WS2812Driver is
    port (
        -- Gloabals
        clock   : in  std_logic;
        reset    : in std_logic;

        -- I/Os
        led_serial_out : out std_logic;
        wraddress        : in std_logic_vector(9 downto 0);
        input_data   : in std_logic_vector(23 downto 0);
        wren             :  in std_logic

);
end component WS2812Driver;

begin
    dd : component WS2812Driver
        port map (
            clock => clk,
            reset => reset,
            led_serial_out => serial_out,
            wraddress => avs_address,
            input_data => avs_writedata(23 downto 0),
            wren => avs_write
        );
end rtl;

-- megafunction wizard: %RAM: 2-PORT%
-- GENERATION: STANDARD
-- VERSION: WM1.0
-- MODULE: altsyncram

-- ============================================================
-- File Name: vram.vhd
-- Megafunction Name(s):
--          altsyncram
--
-- Simulation Library Files(s):
--          altera_mf
-- ============================================================
-- ************************************************************
-- THIS IS A WIZARD-GENERATED FILE. DO NOT EDIT THIS FILE!
--
-- 18.1.0 Build 625 09/12/2018 SJ Standard Edition
-- ************************************************************


--Copyright (C) 2018  Intel Corporation. All rights reserved.
--Your use of Intel Corporation's design tools, logic functions
--and other software and tools, and its AMPP partner logic
--functions, and any output files from any of the foregoing
--(including device programming or simulation files), and any
--associated documentation or information are expressly subject
--to the terms and conditions of the Intel Program License
--Subscription Agreement, the Intel Quartus Prime License Agreement,
--the Intel FPGA IP License Agreement, or other applicable license
--agreement, including, without limitation, that your use is for
--the sole purpose of programming logic devices manufactured by
--Intel and sold by Intel or its authorized distributors.  Please
--refer to the applicable agreement for further details.


LIBRARY ieee;
USE ieee.std_logic_1164.all;

LIBRARY altera_mf;
USE altera_mf.altera_mf_components.all;

ENTITY vram IS
    PORT
    (
        clock       : IN STD_LOGIC  := '1';
        data        : IN STD_LOGIC_VECTOR (23 DOWNTO 0);
        rdaddress       : IN STD_LOGIC_VECTOR (9 DOWNTO 0);
        wraddress       : IN STD_LOGIC_VECTOR (9 DOWNTO 0);
        wren        : IN STD_LOGIC  := '0';
        q       : OUT STD_LOGIC_VECTOR (23 DOWNTO 0)
    );
END vram;


ARCHITECTURE SYN OF vram IS

    SIGNAL sub_wire0    : STD_LOGIC_VECTOR (23 DOWNTO 0);

BEGIN
    q    <= sub_wire0(23 DOWNTO 0);

    altsyncram_component : altsyncram
    GENERIC MAP (
        address_aclr_b => "NONE",
        address_reg_b => "CLOCK0",
        clock_enable_input_a => "BYPASS",
        clock_enable_input_b => "BYPASS",
        clock_enable_output_b => "BYPASS",
        init_file => "WS2812Driver.mif",
        intended_device_family => "Cyclone V",
        lpm_type => "altsyncram",
        numwords_a => 768,
        numwords_b => 768,
        operation_mode => "DUAL_PORT",
        outdata_aclr_b => "NONE",
        outdata_reg_b => "CLOCK0",
        power_up_uninitialized => "FALSE",
        read_during_write_mode_mixed_ports => "DONT_CARE",
        widthad_a => 10,
        widthad_b => 10,
        width_a => 24,
        width_b => 24,
        width_byteena_a => 1
    )
    PORT MAP (
        address_a => wraddress,
        address_b => rdaddress,
        clock0 => clock,
        data_a => data,
        wren_a => wren,
        q_b => sub_wire0
    );



END SYN;

-- ============================================================
-- CNX file retrieval info
-- ============================================================
-- Retrieval info: PRIVATE: ADDRESSSTALL_A NUMERIC "0"
-- Retrieval info: PRIVATE: ADDRESSSTALL_B NUMERIC "0"
-- Retrieval info: PRIVATE: BYTEENA_ACLR_A NUMERIC "0"
-- Retrieval info: PRIVATE: BYTEENA_ACLR_B NUMERIC "0"
-- Retrieval info: PRIVATE: BYTE_ENABLE_A NUMERIC "0"
-- Retrieval info: PRIVATE: BYTE_ENABLE_B NUMERIC "0"
-- Retrieval info: PRIVATE: BYTE_SIZE NUMERIC "8"
-- Retrieval info: PRIVATE: BlankMemory NUMERIC "0"
-- Retrieval info: PRIVATE: CLOCK_ENABLE_INPUT_A NUMERIC "0"
-- Retrieval info: PRIVATE: CLOCK_ENABLE_INPUT_B NUMERIC "0"
-- Retrieval info: PRIVATE: CLOCK_ENABLE_OUTPUT_A NUMERIC "0"
-- Retrieval info: PRIVATE: CLOCK_ENABLE_OUTPUT_B NUMERIC "0"
-- Retrieval info: PRIVATE: CLRdata NUMERIC "0"
-- Retrieval info: PRIVATE: CLRq NUMERIC "0"
-- Retrieval info: PRIVATE: CLRrdaddress NUMERIC "0"
-- Retrieval info: PRIVATE: CLRrren NUMERIC "0"
-- Retrieval info: PRIVATE: CLRwraddress NUMERIC "0"
-- Retrieval info: PRIVATE: CLRwren NUMERIC "0"
-- Retrieval info: PRIVATE: Clock NUMERIC "0"
-- Retrieval info: PRIVATE: Clock_A NUMERIC "0"
-- Retrieval info: PRIVATE: Clock_B NUMERIC "0"
-- Retrieval info: PRIVATE: IMPLEMENT_IN_LES NUMERIC "0"
-- Retrieval info: PRIVATE: INDATA_ACLR_B NUMERIC "0"
-- Retrieval info: PRIVATE: INDATA_REG_B NUMERIC "0"
-- Retrieval info: PRIVATE: INIT_FILE_LAYOUT STRING "PORT_B"
-- Retrieval info: PRIVATE: INIT_TO_SIM_X NUMERIC "0"
-- Retrieval info: PRIVATE: INTENDED_DEVICE_FAMILY STRING "Cyclone V"
-- Retrieval info: PRIVATE: JTAG_ENABLED NUMERIC "0"
-- Retrieval info: PRIVATE: JTAG_ID STRING "NONE"
-- Retrieval info: PRIVATE: MAXIMUM_DEPTH NUMERIC "0"
-- Retrieval info: PRIVATE: MEMSIZE NUMERIC "18432"
-- Retrieval info: PRIVATE: MEM_IN_BITS NUMERIC "0"
-- Retrieval info: PRIVATE: MIFfilename STRING "WS2812Driver.mif"
-- Retrieval info: PRIVATE: OPERATION_MODE NUMERIC "2"
-- Retrieval info: PRIVATE: OUTDATA_ACLR_B NUMERIC "0"
-- Retrieval info: PRIVATE: OUTDATA_REG_B NUMERIC "1"
-- Retrieval info: PRIVATE: RAM_BLOCK_TYPE NUMERIC "0"
-- Retrieval info: PRIVATE: READ_DURING_WRITE_MODE_MIXED_PORTS NUMERIC "2"
-- Retrieval info: PRIVATE: READ_DURING_WRITE_MODE_PORT_A NUMERIC "3"
-- Retrieval info: PRIVATE: READ_DURING_WRITE_MODE_PORT_B NUMERIC "3"
-- Retrieval info: PRIVATE: REGdata NUMERIC "1"
-- Retrieval info: PRIVATE: REGq NUMERIC "0"
-- Retrieval info: PRIVATE: REGrdaddress NUMERIC "1"
-- Retrieval info: PRIVATE: REGrren NUMERIC "1"
-- Retrieval info: PRIVATE: REGwraddress NUMERIC "1"
-- Retrieval info: PRIVATE: REGwren NUMERIC "1"
-- Retrieval info: PRIVATE: SYNTH_WRAPPER_GEN_POSTFIX STRING "0"
-- Retrieval info: PRIVATE: USE_DIFF_CLKEN NUMERIC "0"
-- Retrieval info: PRIVATE: UseDPRAM NUMERIC "1"
-- Retrieval info: PRIVATE: VarWidth NUMERIC "0"
-- Retrieval info: PRIVATE: WIDTH_READ_A NUMERIC "24"
-- Retrieval info: PRIVATE: WIDTH_READ_B NUMERIC "24"
-- Retrieval info: PRIVATE: WIDTH_WRITE_A NUMERIC "24"
-- Retrieval info: PRIVATE: WIDTH_WRITE_B NUMERIC "24"
-- Retrieval info: PRIVATE: WRADDR_ACLR_B NUMERIC "0"
-- Retrieval info: PRIVATE: WRADDR_REG_B NUMERIC "0"
-- Retrieval info: PRIVATE: WRCTRL_ACLR_B NUMERIC "0"
-- Retrieval info: PRIVATE: enable NUMERIC "0"
-- Retrieval info: PRIVATE: rden NUMERIC "0"
-- Retrieval info: LIBRARY: altera_mf altera_mf.altera_mf_components.all
-- Retrieval info: CONSTANT: ADDRESS_ACLR_B STRING "NONE"
-- Retrieval info: CONSTANT: ADDRESS_REG_B STRING "CLOCK0"
-- Retrieval info: CONSTANT: CLOCK_ENABLE_INPUT_A STRING "BYPASS"
-- Retrieval info: CONSTANT: CLOCK_ENABLE_INPUT_B STRING "BYPASS"
-- Retrieval info: CONSTANT: CLOCK_ENABLE_OUTPUT_B STRING "BYPASS"
-- Retrieval info: CONSTANT: INIT_FILE STRING "WS2812Driver.mif"
-- Retrieval info: CONSTANT: INTENDED_DEVICE_FAMILY STRING "Cyclone V"
-- Retrieval info: CONSTANT: LPM_TYPE STRING "altsyncram"
-- Retrieval info: CONSTANT: NUMWORDS_A NUMERIC "768"
-- Retrieval info: CONSTANT: NUMWORDS_B NUMERIC "768"
-- Retrieval info: CONSTANT: OPERATION_MODE STRING "DUAL_PORT"
-- Retrieval info: CONSTANT: OUTDATA_ACLR_B STRING "NONE"
-- Retrieval info: CONSTANT: OUTDATA_REG_B STRING "CLOCK0"
-- Retrieval info: CONSTANT: POWER_UP_UNINITIALIZED STRING "FALSE"
-- Retrieval info: CONSTANT: READ_DURING_WRITE_MODE_MIXED_PORTS STRING "DONT_CARE"
-- Retrieval info: CONSTANT: WIDTHAD_A NUMERIC "10"
-- Retrieval info: CONSTANT: WIDTHAD_B NUMERIC "10"
-- Retrieval info: CONSTANT: WIDTH_A NUMERIC "24"
-- Retrieval info: CONSTANT: WIDTH_B NUMERIC "24"
-- Retrieval info: CONSTANT: WIDTH_BYTEENA_A NUMERIC "1"
-- Retrieval info: USED_PORT: clock 0 0 0 0 INPUT VCC "clock"
-- Retrieval info: USED_PORT: data 0 0 24 0 INPUT NODEFVAL "data[23..0]"
-- Retrieval info: USED_PORT: q 0 0 24 0 OUTPUT NODEFVAL "q[23..0]"
-- Retrieval info: USED_PORT: rdaddress 0 0 10 0 INPUT NODEFVAL "rdaddress[9..0]"
-- Retrieval info: USED_PORT: wraddress 0 0 10 0 INPUT NODEFVAL "wraddress[9..0]"
-- Retrieval info: USED_PORT: wren 0 0 0 0 INPUT GND "wren"
-- Retrieval info: CONNECT: @address_a 0 0 10 0 wraddress 0 0 10 0
-- Retrieval info: CONNECT: @address_b 0 0 10 0 rdaddress 0 0 10 0
-- Retrieval info: CONNECT: @clock0 0 0 0 0 clock 0 0 0 0
-- Retrieval info: CONNECT: @data_a 0 0 24 0 data 0 0 24 0
-- Retrieval info: CONNECT: @wren_a 0 0 0 0 wren 0 0 0 0
-- Retrieval info: CONNECT: q 0 0 24 0 @q_b 0 0 24 0
-- Retrieval info: GEN_FILE: TYPE_NORMAL vram.vhd TRUE
-- Retrieval info: GEN_FILE: TYPE_NORMAL vram.inc FALSE
-- Retrieval info: GEN_FILE: TYPE_NORMAL vram.cmp TRUE
-- Retrieval info: GEN_FILE: TYPE_NORMAL vram.bsf FALSE
-- Retrieval info: GEN_FILE: TYPE_NORMAL vram_inst.vhd TRUE
-- Retrieval info: LIB_FILE: altera_mf

Como vamos criar o periférico no PD (Plataform Designer), vamos colocar todos esses arquivos em uma pasta chamada IP localizada na raíz do projeto, já que o PD integra IPs.

O que temos em cada arquivo

Máquina de estados:¶

pixel_count: A quantidade de pixeis que serão modificados. No nosso caso o total da matriz.
clock_frequency: A frequência do clock da FPGA (para ser utilizado nos cálculos de espaço de tempo entre os bits 1 e 0 para representar a informação que será recebida pela matriz)
clk: Entrada do clock.
rst: É necessário para criar o periférico, mas não faz nada a princípio
data: Informação vinda da mamória para ser processada e enviada para a matriz de led.
addr: Endereço da memória que deve ser acessado.
serial: Saída que vai para a matriz de led com os dados já processados.

Driver:¶

clk: Entrada do clock.
reset: É necessário para criar o periférico, mas não faz nada a princípio
led_serial_out: Saída da máquina de estados que será enviada para placa com dados processados (um bit por vez).
input_data: Informação que será escrita na memória.
raddress: Endereço de leitura da memória.
wraddress: Endereço da memória que deve ser acessado para escrita de informações vinda do avalon.
wren: Enable para escrever na mamória.
Esse VHDL fará as conexões entre a memória e a máquina de estados que processa a informação para entregar os dados corretamente para a matriz de leds

Glue-Logic:¶

clk: Entrada do clock.
rst: É necessário para criar o periférico, mas não faz nada a princípio
serial_out: Saída que vai para a matriz de led com um bit de cada vez processados pelo driver.
avs_address: Endereço que deve ser acessado na memória.
avs_read: Enable de leitura da memória.
avs_readdata: Saída da informação lida da memória que deve ser passada para o driver
avs_write: Enable de escrita da memória
avs_writedata: Informação que deve ser ecrita na memória
O Glue Logic faz a abstração do acesso à memória pelo periférico. Dessa forma cada funcionalidade necessária (write, read) tem um offset na mamória para que seja utilizado.

Criação do pereférico no plataform designer¶

Abra o Plataform designer e adicione os seguintes componentes:

* On-Chip Memory (RAM or ROM Intel FPGA IP)
    * Type: RAM
    * Total Memory size: 65536 bytes
* On-Chip Memory (RAM or ROM Intel FPGA IP)
    * Type: RAM
    * Total Memory size: 65536 bytes
* Jtag UART Intel FPGA IP
    * Default
* NIOS II Processor
    * Type: NIOS II/e

Para inciar a criação do componente que controlará a matriz de leds será necessário "avisar" o plataform designer que a pasta IP guarda os arquivos que devem ser buscados. Para isso isso vá em tools → options → IP Search Path e adicione a pasta criada acima.

Depois crie o seguinte componente:

Na primeira aba nomeie o componente e preencha sua descrição.

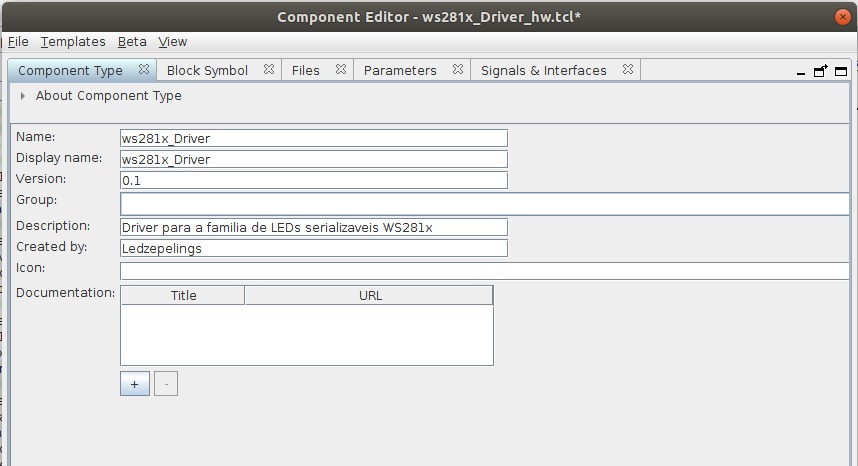

Figura 12 - plataform designer - parte1

Na aba files → Syntesis Files → add file adicione os arquivos .vhd descritos na seção anterior. Na janela VHDL Simulation Files selecione a opção Copy From Syntesis Files.

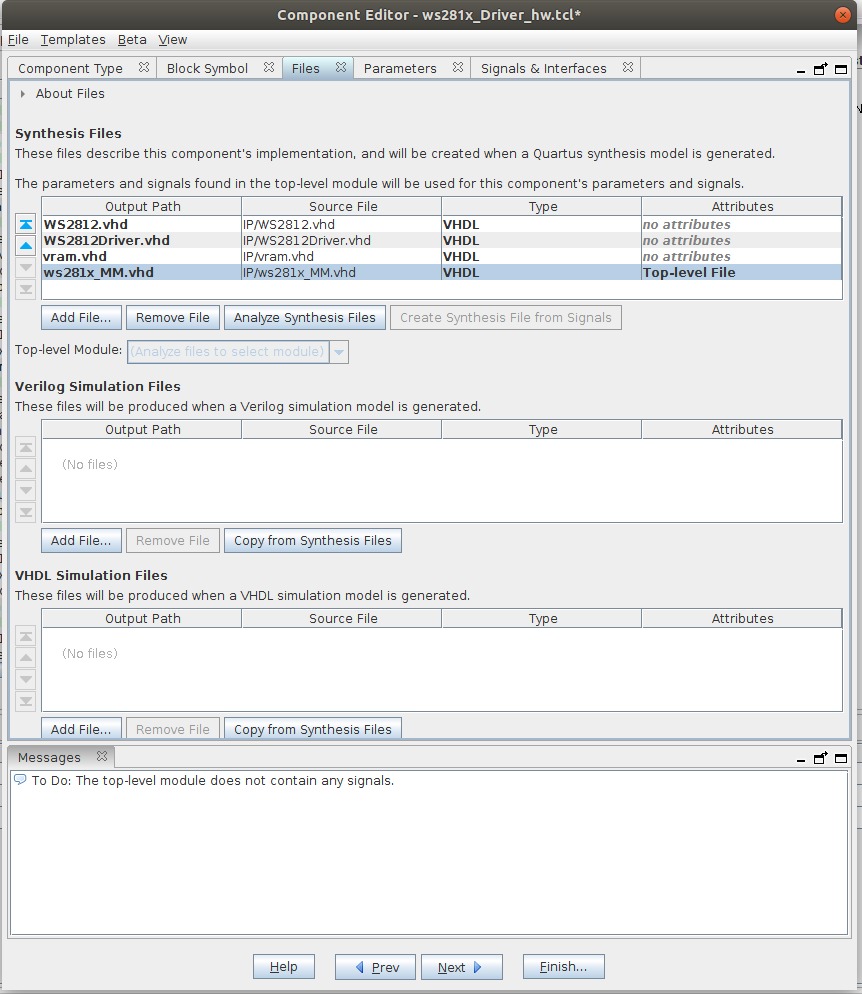

Figura 13 - plataform designer - parte2

Na aba signals coloque conduit_end na serial_out para que esse sinal seja reconhecido como uma saída do periférico na FPGA.

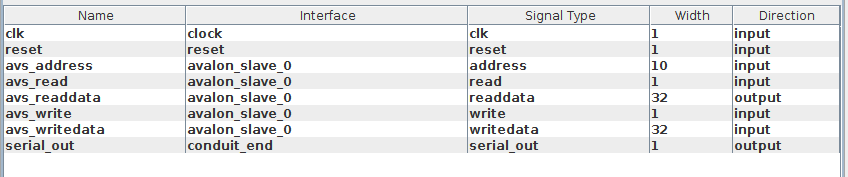

Figura 14 - plataform designer - parte3

Na aba signal & interfaces o reset deve ser atrelado ao avalon_slave_0.

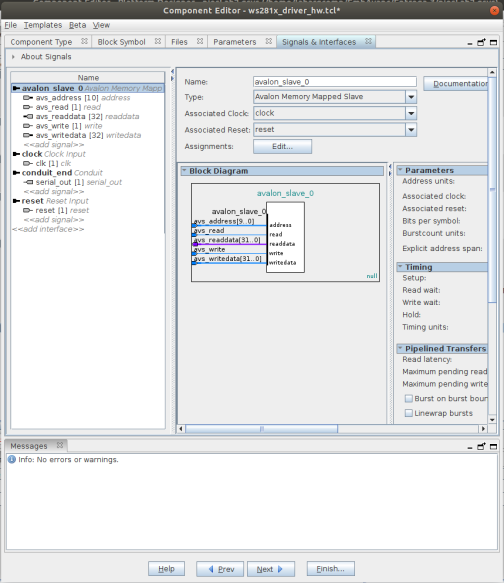

Figura 15 - plataform designer - parte4

clique em finish.

O componente aparecerá na janela IP Catalog. Um arquivo .tcl deve ter sdo criado na pasta raíz do projeto. Leve esse arquivo para a pasta IP e modifique-o para que o caminho até o componente esteja correto.

AntesDepois

add_fileset_file nomedoarquivo.vhd VHDL PATH IP/nomedoarquivo.vhd TOP_LEVEL_FILE
...
add_fileset_file nomedoarquivo.vhd VHDL PATH IP/nomedoarquivo.vhd

add_fileset_file nomedoarquivo.vhd VHDL PATH nomedoarquivo.vhd TOP_LEVEL_FILE
...
add_fileset_file nomedoarquivo.vhd VHDL PATH nomedoarquivo.vhd

Adicione o periférico criado e faça as conexões com os outros periféricos como no exemplo abaixo:

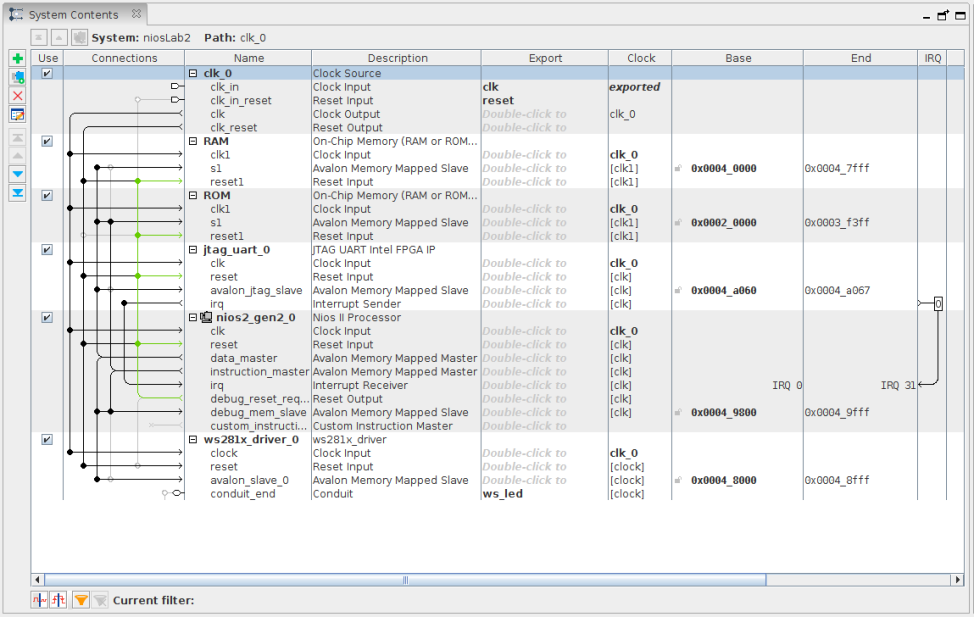

Figura 16 - plataform designer - parte5

Clique em Generate HDL → Generate para gerar o componente e use a opção create simulation model com vhdl para que seja criado os arquivos auxiliares configurados de acordo com o que está no platform designer.

No Generate → Show Instatiation Template → VHDL o modelo de código do periférico será apresentado e deve ser copiado para o uso do periférico. Como esse projeto foi criado sobre um feito anteriormente o nome da entidade não o ideal. O código abaixo já foi modificado para funcionar corretamente com o NIOS.

Warning

Ao copiar o código lembre de trocar os nomes para que eles correspondam com o seu projeto.

    library IEEE;
    use IEEE.std_logic_1164.all;

    entity LAB2_FPGA_NIOS is
        port (
            -- Gloabals
            fpga_clk_50        : in  std_logic;             -- clock.clk

            -- I/Os
            stepmotor_pio : out std_logic_vector(3 downto 0) := (others => '0')
    );
    end entity LAB2_FPGA_NIOS;

    architecture rtl of LAB2_FPGA_NIOS is


    signal led_serial : std_logic;

    component niosLab2 is
        port (
                clk_clk           : in  std_logic                    := 'X';             -- clk
                reset_reset_n     : in  std_logic                    := 'X';             -- reset_n
                ws_led_serial_out : out std_logic                                        -- serial_out
        );
    end component niosLab2;

    begin

        stepmotor_pio(0) <= led_serial;

    u0 : component niosLab2 port map (
    clk_clk       => fpga_clk_50,    --  clk.clk
    reset_reset_n => '1',            --  reset.reset_n
    ws_led_serial_out => led_serial  -- ws_led.serial_out
    );


    end rtl;

Depois de criar o novo arquivo de top level compile o projeto e programe a FPGA. O resultado do RTL deve ser semelhante à este:

Figura 17 - RTL

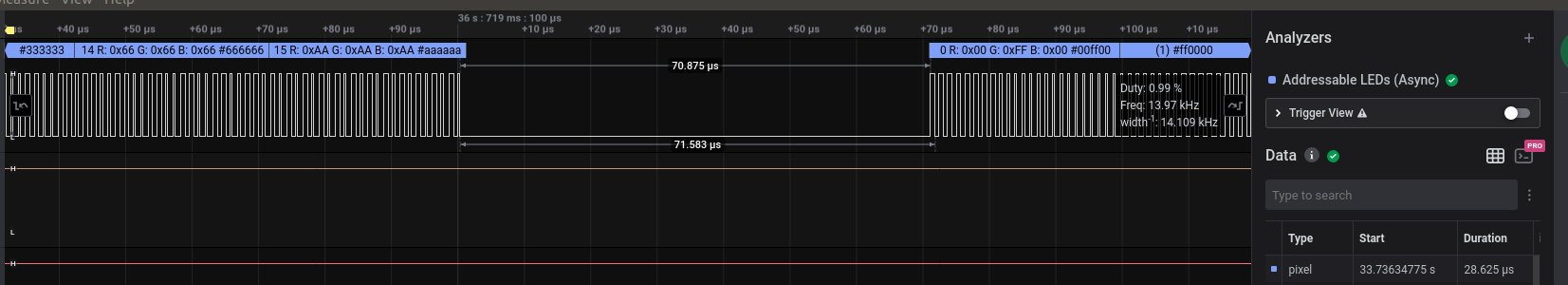

O componente WS2812 deve ler os endereços da memória, processar a informação como descrito nos códigos em vhdl e passar os dados para a matriz de led pelo serial. A NIOS deve ser capaz de modificar a ram com o wren (permitindo escrita), data (o dado a ser Escrito) e address (o endereço que deve ser moficado).

Firmware (NIOS)¶

Abra o NIOS II Software Build para criar um código que utiliza o periférico criado. Um código de exemplo pode ser encontrado abaixo.

hello_world.c

#include "system.h"
#include <stdio.h>
#include <io.h> /* Leiutura e escrita no Avalon */
#include <unistd.h>

int main()
{
  printf("Hello from Nios II!\n");
  volatile unsigned int *led_driver = (unsigned int *) WS281X_DRIVER_0_BASE;
  while(1){
      unsigned int led_data = 0x000F0005; //Cor inicial

      unsigned int max_led = 24;
      for(unsigned int i = 0; i < max_led; i++){
          IOWR_32DIRECT(WS281X_DRIVER_0_BASE, i, led_data);
          printf("writing to LED %d!\n");
          //
      }
      usleep(1000000);
      led_data = 0x0000FFFF; //Cor segundária
      for(unsigned int i = 0; i < max_led; i++){
          IOWR_32DIRECT(WS281X_DRIVER_0_BASE, i, led_data);
          printf("writing to LED\n");
          usleep(500000);
       }
  }

  return 0;
}

Para usar esse periférico diretamente com um driver do linux algumas modificações precisam ser feitas. Faça o download do projeto necessário aqui. Baixe o projeto e inclua o seu periférico nele.

Na imagem abaixo é possível ver como as conexões devem ser feitas. A mm_bridge_0 faz o processamento dos dados para que tudo funcione corretamente no linux.

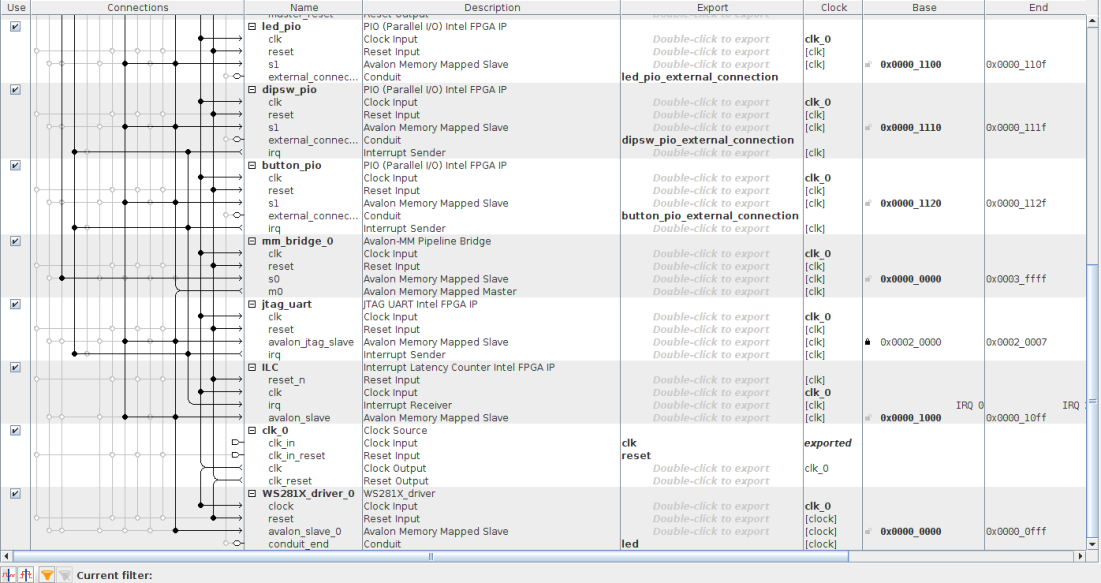

Figura 18 - Plataform designer para periférico funcinando para driver do linux

Para criar o driver de linux que funcione com esse periférico existe um tutorial pronto feito pelos alunos Andre Ejsenmesser e Paulo Tozzo Ponciano para a matéria de SOC e Linux Embarcado no ano de 2020.
