GoTo (vai até coordenadas)

Quando o robô está em um ambiente conhecido, é possível fazer com que ele vá até uma coordenada específica. Para isso, é necessário que o robô saiba a sua posição e a posição desejada. Nesta atividade, você irá criar um nó que faz o robô ir até uma coordenada específica.

Geometria

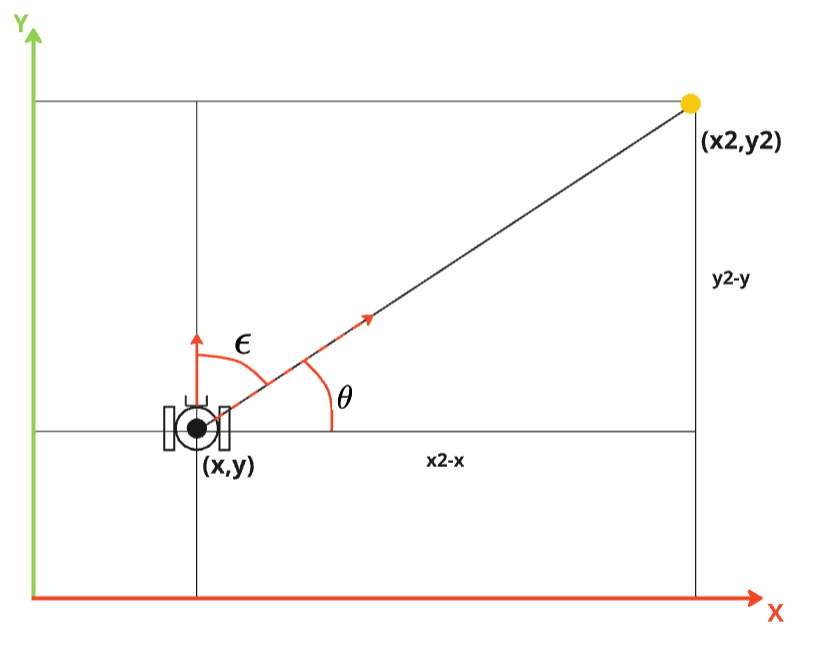

Considere que o robô está em um plano cartesiano e que a posição do robô é dada por (x, y) e a posição desejada é dada por (x2, y2).

Para fazer o robô ir até a posição desejada, devemos "mirar" o robô em direção ao ponto desejado e então fazer o robô se mover até o ponto. Para isso, devemos calcular o erro angular entre o yaw atual do robô e o ângulo theta formado entre o robô e o ponto desejado.

A distância entre o robô e o ponto desejado pode ser utilizado para controlar a velocidade do robô. Quanto mais perto do ponto, menor a velocidade.

Comportamento

O robô deve primeiro girar até se alinhar com o ponto desejado e então iniciar o deslocamento. A ação utiliza os estados center, goto, stop e done, seguindo o modelo de ação do capítulo 3.

• A ação começa em done, aguardando uma chamada a reset(point). Essa chamada inicia o estado center, que faz o robô girar até se alinhar com o ponto desejado.
• O estado goto deve utilizar controladores proporcionais para mover o robô até o ponto desejado (kp_linear) e ajustar a sua orientação (kp_angular).
• Ao atingir a tolerância de distância, o robô entra em stop, publica velocidade zero, encerra o timer e passa para done.

Prática 1: Ação GoTo

Baseando-se no Nó Base de Ação do capítulo 3, crie o arquivo goto.py, com a classe GoTo e o nó goto_node, para levar o robô real até uma coordenada.

1. A classe deve herdar de Node e Odom, inicializando ambas as classes.
2. Comece em done e mantenha os estados center, goto, stop e done na máquina de estados.
3. Implemente reset(point), recebendo um geometry_msgs.msg.Point. Salve o destino, zere o comando de velocidade e inicie o estado center e o timer de controle, conforme o modelo do capítulo 3.
4. Antes de movimentar o robô, aguarde o recebimento da odometria, incluindo a orientação yaw.
5. Implemente get_angular_error para calcular o ângulo até o destino com atan2(y_destino - y, x_destino - x) e o erro em relação ao yaw atual. Normalize esse erro para o intervalo [-pi, pi].
6. Calcule também a distância até o destino. No estado center, mantenha a velocidade linear zero e gire até atingir uma tolerância angular definida pelo grupo.
7. No estado goto, use kp_linear para controlar a aproximação e kp_angular para corrigir a orientação. Limite as velocidades e pare ao atingir uma tolerância de distância definida pelo grupo.
8. Em stop, zere a velocidade, encerre o timer e passe para done. Uma nova chamada a reset(point) deve permitir executar outro destino.

As coordenadas do destino devem usar o mesmo referencial da posição medida. Nesta atividade, use o frame odom; a posição global no frame map será discutida na atividade de SLAM. O GoTo controla o deslocamento até um ponto, mas não planeja desvios de obstáculos: teste inicialmente em uma região livre.

Verificação

Teste destinos à frente, ao lado e atrás do robô. Verifique se ele alinha, se aproxima e para antes de enviar o próximo destino. Esse comportamento será reutilizado para percorrer os vértices do quadrado na APS 8.
